Národní divadlo - 40 let od rekonstrukce – 9. část

Článek pokračuje dalším dílem o rekonstrukci Národního divadla. Velice detailně popisuje následné úpravy technického zařízení objektu Národního divadla po roce 1983. Článek je doplněn ilustračními fotografiemi změněných zařízení. Autor se zaměřuje na nové trendy v úsporách (fotovoltaika, zpětné získávání tepla atd.).

Recenzent: Petr Fischer

Úpravy zařízení techniky prostředí po roce 1983 – pokračování

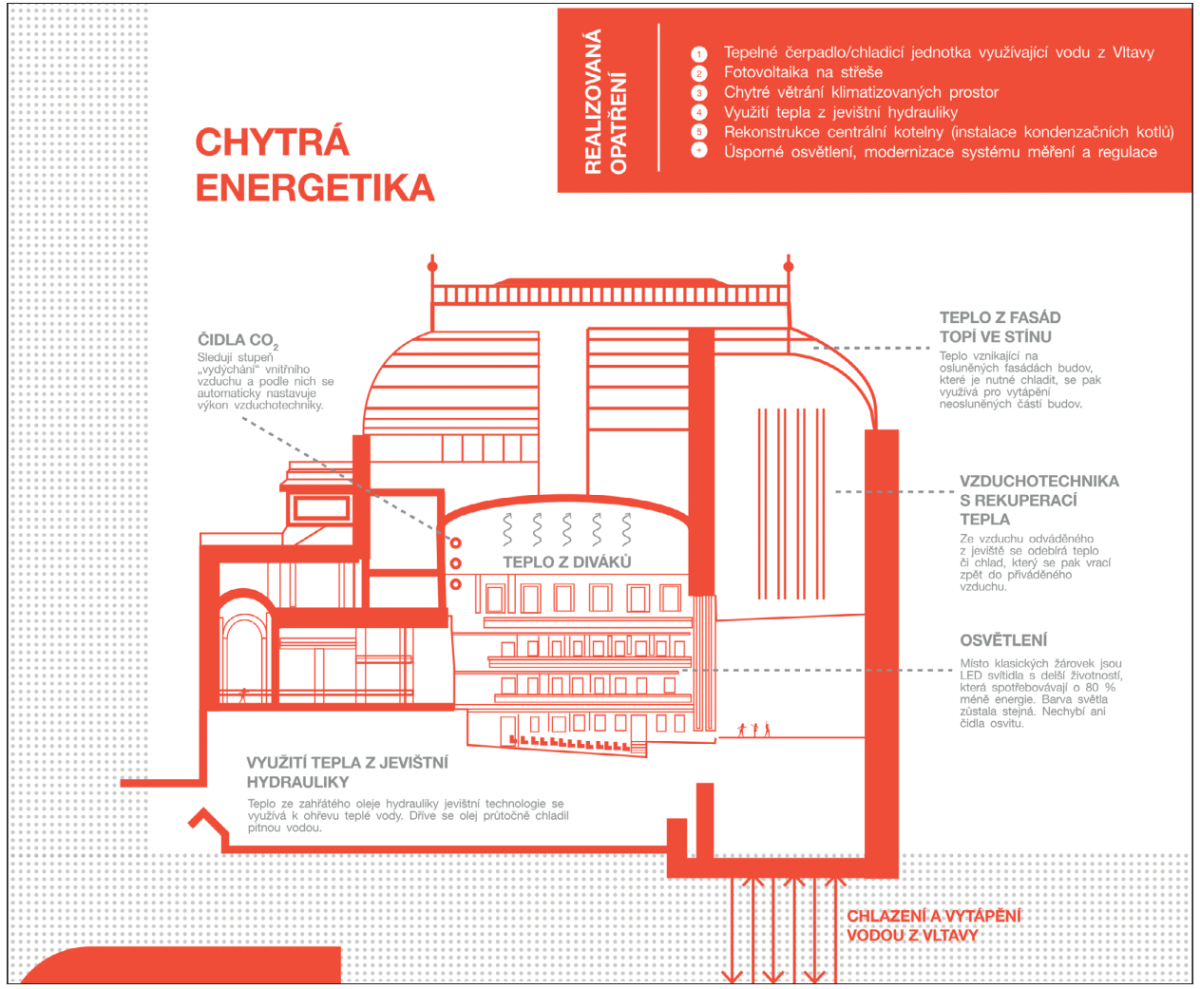

V této části jsou popsána další úsporná opatření provedená v Národním divadle po roce 1983:

• instalace fotovoltaických panelů na střeše provozní budovy a Nové scény,
• instalace frekvenčních měničů,
• úspory zemního plynu,
• modernizace řídicího systému,
• úspory v osvětlovací technice.

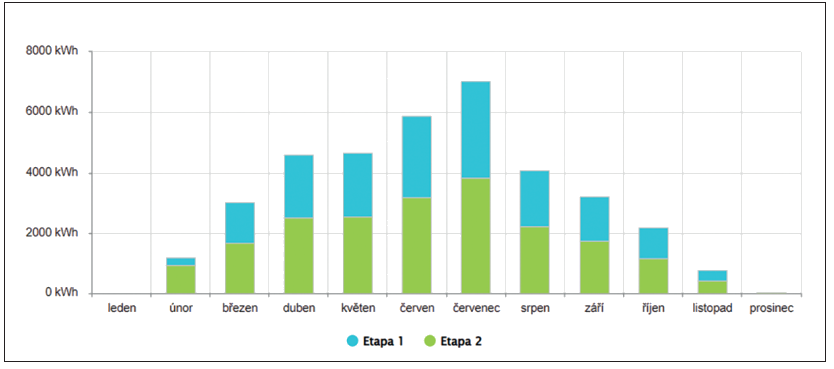

Ad 7) fotovoltaické elektrárny

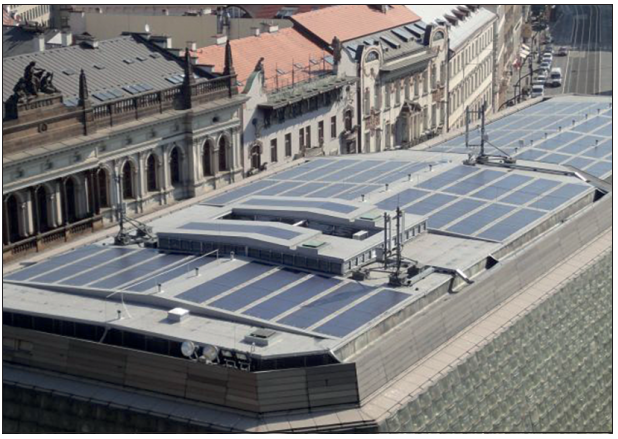

a) provozní budova

• realizace 09–12/2008,
• instalovaný výkon 22,032 kWp,
• napěťová soustava 3+PEN, stř. 50 Hz,440/230 V/TNC,
• plocha FV článků 554 m²,
• 108 ks pásů Evalon Solar 204,
• počet střídačů Fronius IG 40 2 ks,
• počet střídačů Fronius IG 60 2 ks,
• roční výroba 18 727 kWh,
• roční úspora CO₂ 22 t.

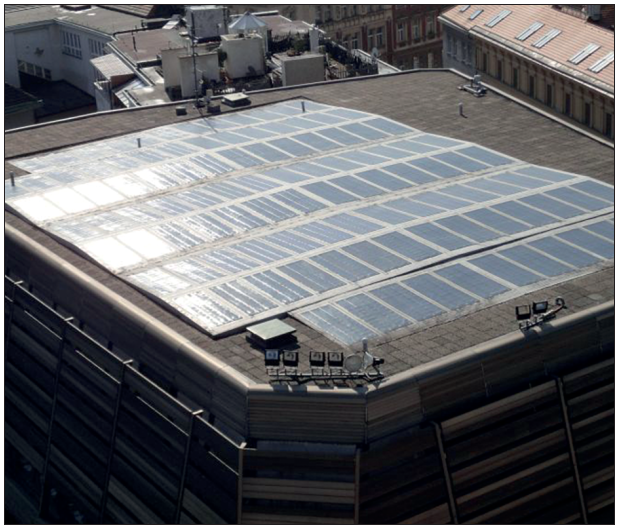

b) budova Nové scény

• realizace 09–11/2009,
• instalovaný výkon 24,48 kWp,
• napěťová soustava 3+PEN, stř. 50 Hz,440/230 V/TNC,
• plocha FV článků 588 m²,
• 32 ks pásů Evalon Solar 408 na horní úrovni střechy,
• 32 ks pásů Evalon Solar 408 na dolní úrovni střechy,
• počet střídačů Fronius IG 40 2 ks,
• počet střídačů Fronius IG 60 2 ks,
• roční výroba 21 132 kWh,
• roční úspora CO₂ cca 25 t.

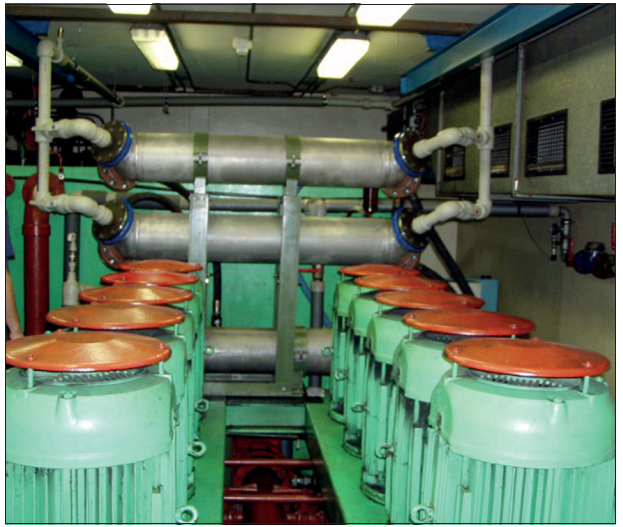

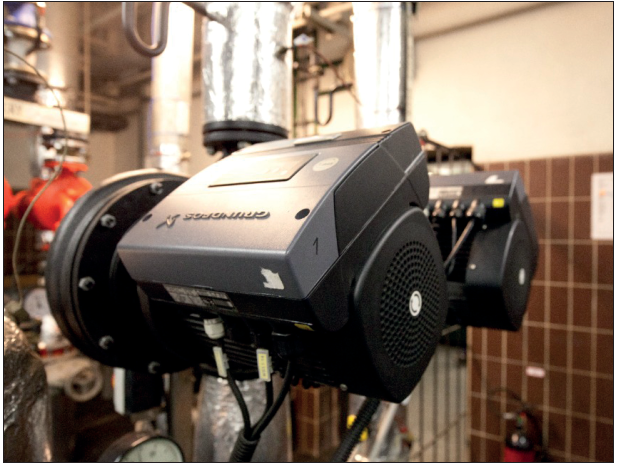

Ad 8) Instalace frekvenčních měničů

• istalace frekvenčních měničů
  označených 8FM1 až 8FM4 na čtyři stávající čerpadla chladicí vody o výkonu á 18,5 kW,
• instalace frekvenčních měničů označených 9FM1 až 9FM3 na tři stávající čerpadla vltavské vody o výkonu á 22 kW.

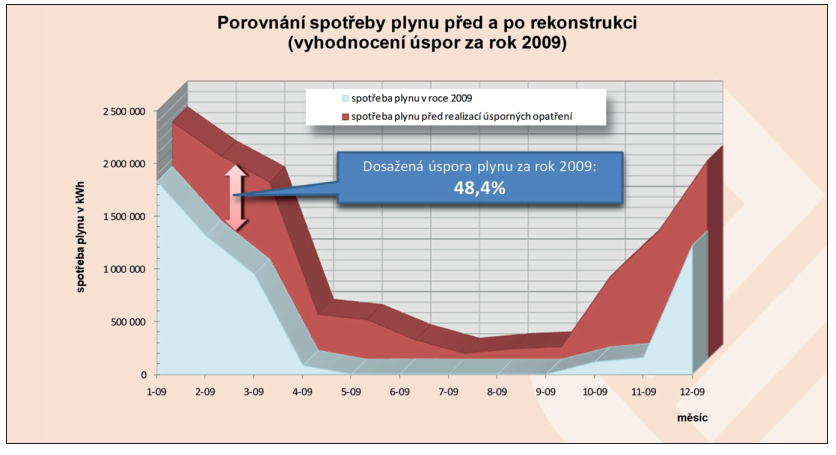

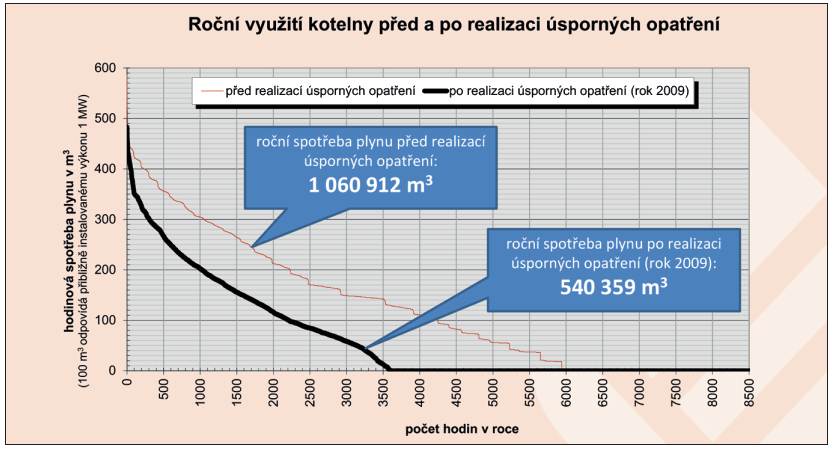

Ad 9) Úspory zemního plynu [4]

Ad 10) Modernizace řídícího systému – regulační okruhy, provozní stavy

• regulace kaskády zdrojů tepla,
• ekvitermní regulace topných okruhů skupina 7–14,
• regulace diferenčních tlaků topných okruhů,
• regulace přípravy TV,
• získávání tepla z nádrže oleje okruhu hydrauliky,

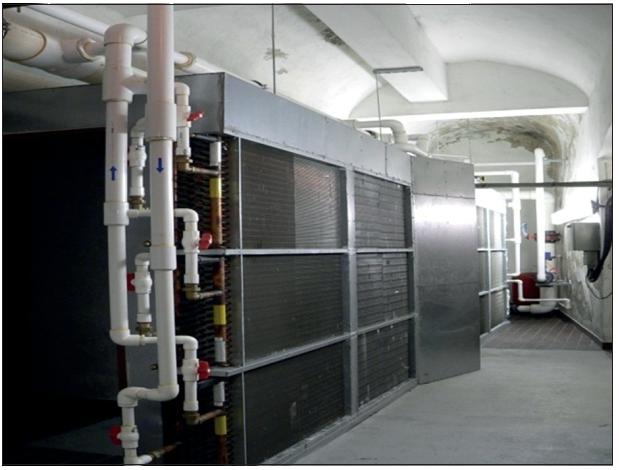

• rekuperace tepla odváděného vzduchu,
• regulace diferenčního tlaku čerpadel páteřních rozvodů chlazení,
• automatické proplachování výměníku vltavské vody,
• regulace tepla z rekuperace odváděného vzduchu,
• regulace diferenčního tlaku páteřních rozvodů,
• automatické proplachování výměníků na straně vltavské vody,
• kontrola funkce klapek,
• funkce automatického záskoku čerpadel,
• automatický provoz chlazení,
• vypnuté chlazení,
• chlazení vltavskou vodou,
• strojní chlazení s odvodem zbytkového tepla do otopné soustavy,
• strojní chlazení s odvodem zbytkového tepla do Vltavy.

Ad 11) Úspory v osvětlovací soustavě v Národním divadle [3]
a) nouzové osvětlení v historické budově

• náhrada klasických žárovek žárovkami LED,
• 7× nižší příkon, 25 až 50× delší životnost oproti stávajícímu osvětlení,
• předpokládaná roční úspora elektrické energie více než 110 MWh,
• úspora nákladů na výměnu původních žárovek přes 80 000 Kč za rok.

b) chodby a šatny Zítkovy části historické budovy

• náhrada žárovek za kompaktní zářivky (CFL),
• předpokládaná roční úspora elektrické energie více než 250 MWh,
• počáteční investice 400 až 500 tis. Kč, doba návratnosti méně než 2 roky.

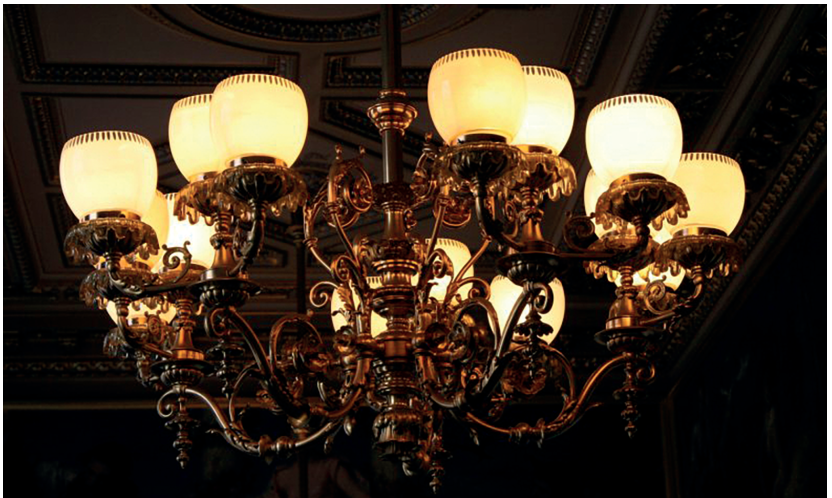

c) osvětlení hlediště

• náhrada žárovek (příkon 100 W) za halogenové žárovky (70 W), lustr celkem 20 kW,
• v lustru jsou instalovány 3 okruhy: 1. nouzový; 2. denní osvětlení 40 ks (6000 h·a^–1), slavnostní osvětlení 150 ks (1000 h·a^–1),
• předpokládaná úspora 8500 Kč na denním okruhu, 14 000 Kč na slavnostním okruhu.

Dále bylo modernizováno osvětlení chodeb Schulzova domu a provedena instalace systému Energy saver pro zdroje světla v garážích.

Pokud ctěný čtenář nabyl dojmu, že v sérii jednotlivých článků byla doposud (z důvodů omezeného rozsahu) nedostatečně prezentována vzduchotechnická část, doporučuji vyhledat články autorů Ing. Jiřího Bíska a Ing. Luboše Jelínka v časopise Klimatizace (č. 28 a 49).

Literatura

[1] Úspory energie v Národním divadle (online) © 2012 ENESA a.s., Národní divadlo, BestEnergy (cit. 8. 1. 2025). Dostupné z http://uspornedivadlo.cz>.
[2] RŮŽIČKA, M. Příběh rekonstrukce energetického hospodářství Národního divadla (online). Příspěvek z odborného semináře Šetrná divadla. Národní divadlo a Česká rada pro šetrné budovy. 18. května 2010 (cit. 8. 1. 2025). Dostupné z https://www.theatre-architecture.eu/res/archive/083/009561.ppt?seek=1274628303>.
[3] STAŠA, M., VOŘÍŠEK, T. Řešení šetrného osvětlení v Národním divadle (online). Příspěvek z odborného semináře Šetrná divadla. Národní divadlo a Česká rada pro šetrné budovy. 18. května 2010(cit. 8. 1. 2025). Dostupné z https://www.theatre-architecture.eu/res/archive/083/009563.ppt?seek=1274628454>.
[4] SLAVOTÍNEK, I. Projekt EPC v Národním divadle aneb snížení nákladů s garancí (online). Příspěvek z odborného semináře Šetrná divadla. Národní divadlo a Česká rada pro šetrné budovy. 18. května 2010 (cit. 8. 1. 2025). Dostupné z https://www.theatre-architecture.eu/res/archive/083/009563.ppt?seek=1274628454>.
[5] 10 let úspor energie v Národním Divadle (online). Národní divadlo, ENESA a.s., CEZ ESCO (cit. 8. 1. 2025). Dostupné z https://media.narodni-divadlo.cz/11302/1592922919-infografika-narodnidivadlo-10-let-usporenergie.pdf>.
[6] Projekt EPC v Národním divadle (online). ENESA a. s. 2008 (cit. 8. 1. 2025). Dostupné z https://www.enesa.cz/stazeno_soubory/enesa-prospekt-epc-nd-2008.pdf>, bory/enesa-letak-epckultura.pdf>.
