Národní divadlo - – 40 let od rekonstrukce – 7. část

Tento díl podrobně uceleně uvádí výkony jednotlivých zařízení všech rekonstruovaných objektů areálu Národního divadla. Článek je doplněn fotografiemi technických zařízení.

Recenzent: Petr Fischer

Rekonstrukce a dostavba okolí Národního divadla do roku 1983 – realizace

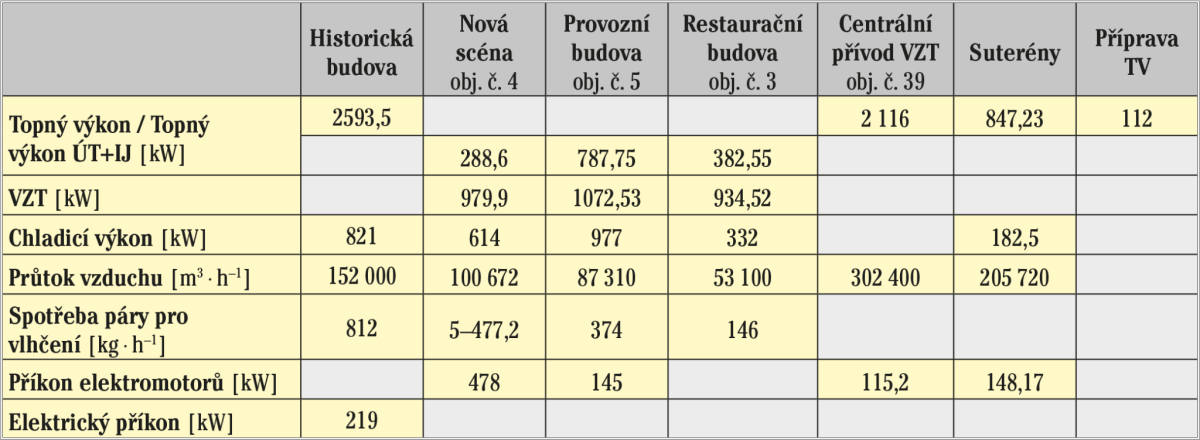

Technické provedení zdroje tepla, chladu a otopné soustavy Národního divadla přibližuje tab. 1. Součtový výkon vytápění a VZT* zde činí 10 114,58 kW, součtový výkon chlazení* dosahuje 2926,5 kW (*bez uvažování současnosti provozu).

I. Technický popis zařízení zdroje tepla

Realizace zařízení techniky prostředí proběhla dle projektů vypracovaných jednak generálním projektantem dostavby okolí ND, kterým se stal PÚ VHMP, jednak dle projektů zařízení historické budovy, které zpracoval SÚRPMO.
Při rekonstrukci dokončené v roce 1983 byla, na základě návrhu projektantů n. p. Průmstav, instalována následující zařízení:

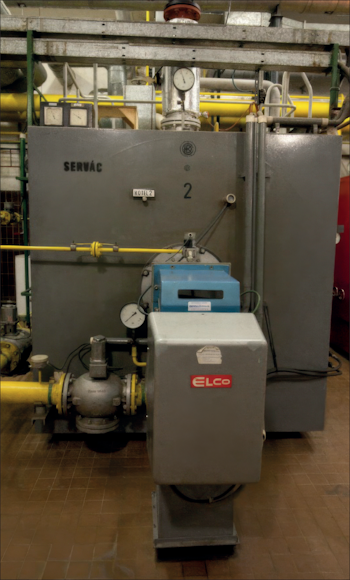

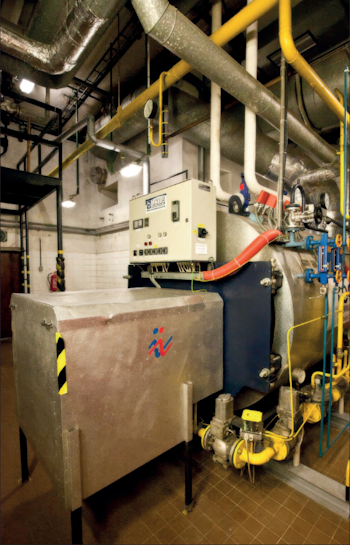

– 3 nové teplovodní kotle typu Buderus Omnimat 11 PGV 300, každý o výkonu 3,12 MW, vyrobené v licenci v podniku ČKD Dukla, pojmenovány Pankrác, Servác a Bonifác. Teplotní parametry 105/65 °C, předpokládaná účinnost 87–89 %.
– V každém kotli byl instalován dvoupalivový vířivý hořák firmy ELCO typ EKLG R, každý o výkonu 4652 kW. Jejich regulace je plynulá v rozsahu 30 až 100 %.

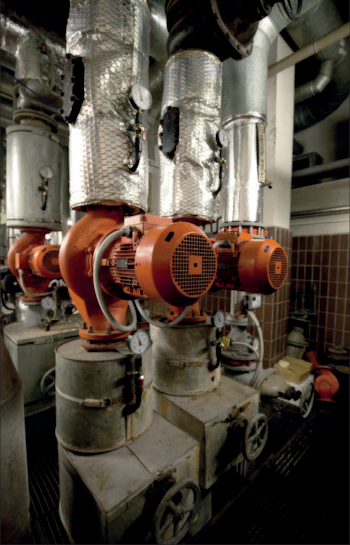

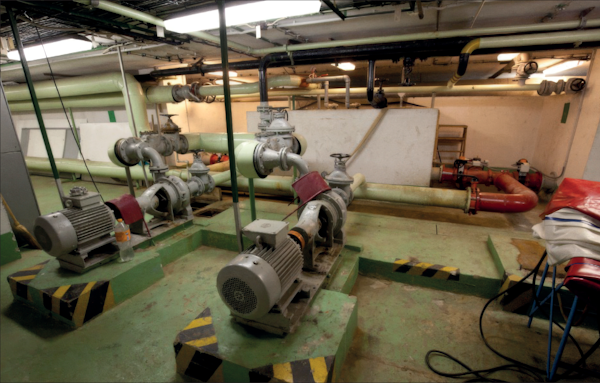

– Naftové hospodářství sestává z nádrže o objemu 5 m3. V kotlovém okruhu každého kotle byla osazena dvojice oběhových čerpadel typu KSB RIO R 10, Q = 67,3 m³·h^–1.
– Směšovací okruh s trojcestným směšovacím ventilem.

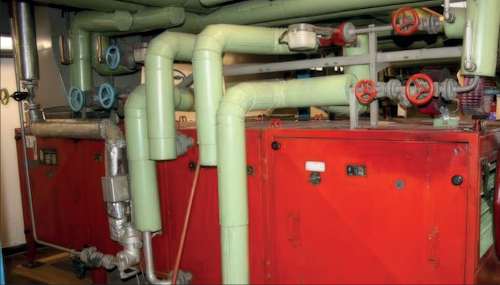

– Nucený přívod spalovacího vzdu-chu pro každý vyvíječ páry LOOS-Dampffix o celkovém výkonu 2 t páry za hodinu včetně napáječky a automatické regulace, PN 300 až 600 kPa.
– Hořáky ELCO.
– Ležatá beztlaková nádrž napájecí vody o objemu 0,8 m³.
– Rozdělovače páry DN 150 s PN 50 kPa a DN 125 s PN 300 kPa.
– Redukční ventily typu TGL 11.111 1 PN 1,6:
– pro tlakové parametry PN 600/300, kv = 50,
– pro tlakové parametry PN 300/50, kv = 8.
– Redukční stanice tlakového vzduchu DN 15, kv = 1,25, 600/100 kPa.

Vzhledem k realizaci nových objektů, podzemních prostor a z toho plynoucích zvýšených nároků na potřebu tepla, bylo rozhodnuto umístit zdroj tepla do úrovně –9 m pod provozní budovou.

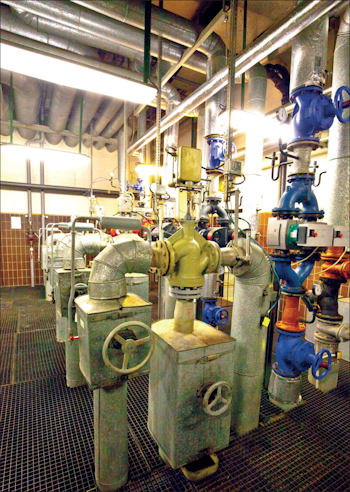

II. Technický popis rozvodů tepla a otopné soustavy [1]

a) Historická budova
– teplota náběhové vody 90 °C
– průtočné množství 99,2 m³·h^–1
– trojcestný směšovací ventil DN 125, kv = 180
– 2 oběhová čerpadla KSB Etatherm 125–20/754

b) Provozní budova ÚT + IJK
– teplota otopné vody 65/45 °C
– průtočné množství 90,8 m³·h^–1
– trojcestný směšovací ventil DN 125, kv = 180
– 2 oběhová čerpadla KSB Etatherm 100–25/754

c) Provozní budova VZT
– teplota náběhové vody 90 °C
– průtočné množství 31,4 m³·h^–1
– trojcestný směšovací ventil DN 65, kv= 63
– 2 oběhová čerpadla KSB Etatherm 80–20/304

d) Budova Nové scény ÚT + IJK
– teplota otopné vody 65/45 °C
– průtočné množství 12,6 m³·h^–1
– trojcestný směšovací ventil DN 50, kv = 40
– 2 oběhová čerpadla KSB RIO M8

e) Budova Nové scény VZT
– teplota náběhové vody 90 °C
– průtočné množství 16,7 m³·h^–1
– trojcestný směšovací ventil DN 50, kv = 40
– 2 oběhová čerpadla KSB RIO M6

III. Restaurační budova

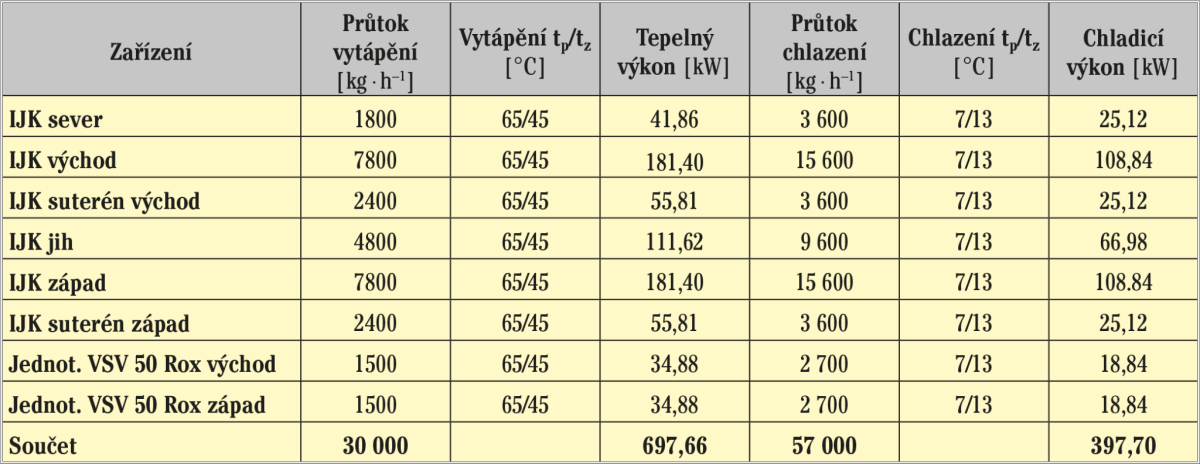

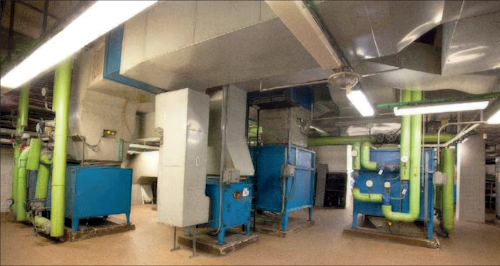

Díky dochovanému projektu skutečného provedení jsou v tomto případě k dispozici podrobnější údaje rozvodů otopné/chladicí soustavy – viz tab. 2.

f1) Tab. 2 Parametry jednotlivých větví indukčních jednotek vytápění/chlazení
Klasická otopná tělesa tepelný výkon celkem 41 kW.
Množství páry 50 kPa pro kuchyň 250 kg·h^–1.
– parní zvlhčovače Condair 100 kg·h^–1.

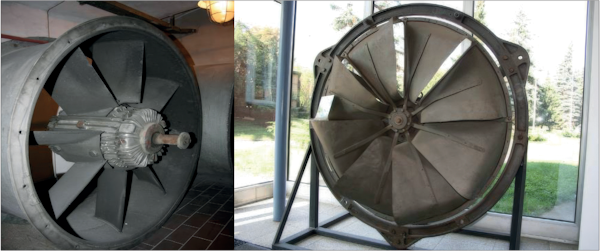

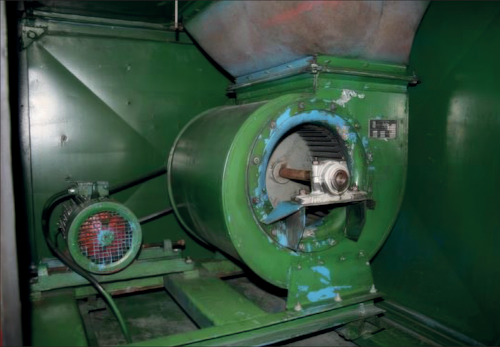

f2) Rozvody VZT – ohřev vzduchu
– jednotka 3/4.2, m = 0,15 m³·h^–1, teplota otopné vody 90/75 °C
Q = 2,6 kW
– jednotka 3/4.1, m = 1,44 m³·h^–1, teplota otopné vody 90/68,1 °C
Q = 36,83 kW
– jednotka 3/3.1, m = 1,08 m³·h^–1, teplota otopné vody 90/40 °C
Q = 62,79 kW
– jednotka 3/1.1, m = 3,69 m³·h^–1, teplota otopné vody 90/36,5 °C
Q = 228,31 kW
– jednotka 3/6.3, m = 0,51 m³·h^–1, teplota otopné vody 90/70 °C
Q = 11,86 kW
– jednotka 3/5.3, m = 0,51 m³·h^–1, teplota otopné vody 90/70 °C
Q = 11,86 kW
– jednotka 3/5.1, m = 0,61 m³·h^–1, teplota otopné vody 80/21 °C
Q = 41,85 kW
– jednotka 3/6.1, m = 0,61 m³·h^–1, teplota otopné vody 80/21,6 °C
Q = 41,42 kW
– jednotka 3/2.1, m = 1,62 m³·h^–1, teplota otopné vody 90/40,5 °C
Q = 93,24 kW
Tepelný příkon pro ohřev vzduchu celkem 530,76 kW

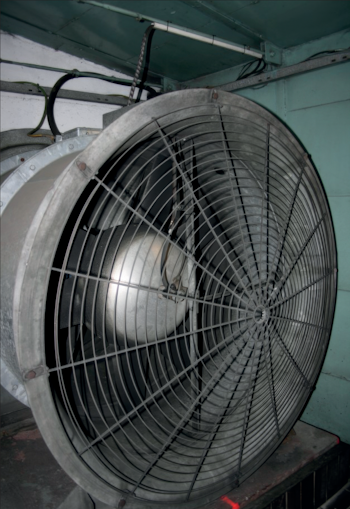

f3) Rozvody VZT – chlazení
– zónový chladič 3/1.6, m = 1,22 m³·h^–1, teplota 7/13 °C,
Q = 8,51 kW
– zónový chladič 3/4.1, m = 3,29 m³·h^–1, teplota 7/11 °C
Q = 15,3 kW
– zónový chladič 3/3.1, m = 3,33 m³·h^–1, teplota 7/10,8 °C
Q = 14,71 kW
– zónový chladič 3/1.5, m = 1,50 m³·h^–1, teplota 7/13 °C
Q = 10,46 kW
– zónový chladič 3/1.1, m = 14,04 m³·h^–1, teplota 7/13 °C
Q = 97,96 kW
– zónový chladič 3/5.4, m = 2,59 m³·h^–1, teplota 7/13 °C
Q = 18,06 kW
– zónový chladič 3/5.4, m = 2,59 m³·h^–1, teplota 7/13 °C
Q = 18,06 kW
– zónový chladič 3/5.1, m = 5,08 m³·h^–1, teplota 7/15,7 °C
Q = 51,39 kW
– zónový chladič 3/6.1, m = 5,08 m³·h^–1, teplota 7/15,7 °C
Q = 51,39 kW
– zónový chladič 3/6.4, m = 2,59 m³·h^–1, teplota 7/13 °C,
Q = 18,06 kW
– zónový chladič 3/6.4, m = 2,59 m³·h^–1, teplota 7/13 °C,
Q = 18,06 kW
– zónový chladič 3/2.1, m = 4,28 m³·h^–1, teplota 7/12,9 °C
Q = 29,36 kW
Příkon chlazení VZT celkem 351,28 kW

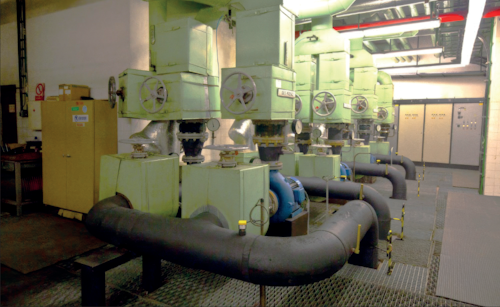

g) Centrální předehřev vzduchu a suterény
– teplota náběhové vody 90/70 °C
– průtočné množství 117,5 m³·h^–1
– trojcestný směšovací ventil DN 150, kv = 250
– 2 oběhová čerpadla KSB Etatherm 125–20/754

h) Příprava TV – větev, vyšší tlakové pásmo
– teplota otopné vody 90/70 °C
– průtočné množství 10 m³·h^–1
– trojcestný směšovací ventil DN 40, kv = 25
– oběhová čerpadla KSB RIO L5

i) Příprava TV – větev, nižší tlakové pásmo
– teplota otopné vody 90/70 °C
– průtočné množství 10 m³·h^–1
– trojcestný směšovací ventil DN 40, kv = 25
– oběhová čerpadla KSB RIO L5

V případě, že některé z požárních čidel, instalovaných dle projektu požárních instalací, vydá povel ke spuštění, začne požární voda proudit potrubím do příslušných prostor. Koncovými prvky rozvodů požární vody jsou sprinklery rozmístěné dle samostatného projektu.

Použitá literatura a dokumentace

[1] BÁRTA, J.: Projekt skutečného provedení centrálního zdroje tepla. Průmstav, 1983.
[2] Projekt zařízení VZT. Janka Radotín 1983.
[3] Zavedení energeticky úsporných opatření financovaných metodou EPC. 2008.
[4] KOLÁŘ, J.: Projekt skutečného provedení restaurační budovy – rozvody tepla a chladu. Průmstav, 1983.
[5] ČAPKOVÁ, R.: Národní divadlo – klimatizace a větrání. Janka Radotín, 1983.

---

The National Theatre - 40th reconstruction anniversary – part VII.

In this part, the author presents in great detail and comprehensively the performance of individual facilities of all reconstructed objects of the National Theatre complex. The article is richly supplemented with photos of technical equipment.

Keywords: The National Theatre, anniversary, reconstruction, environmental engineering, heating, air conditioning, history.
