Unikátní realizace tepelných čerpadel

tepelná čerpadla

Na jaře 2020 byl spuštěn nový web www.projektuj-tepelna-cerpadla.cz, zaměřený na podporu projektů s efektivním využitím tepelných čerpadel.
Po více než roce provozu vznikla s podporou tohoto webu celá řada technicky zajímavých a unikátních instalací tepelných čerpadel.

Projektanti vytápění a realizační firmy si za první rok fungování stáhli z webu více než 70 000 technických dokumentů (technických listů, projekčních podkladů, schémat zapojení atd.). Z obsahových stránek zaznamenalo největší návštěvnost téma „Správný teplotní spád topného systému pro tepelné čerpadlo“. Technická podpora webu konzultovala technická řešení ke stovkám instalací tepelných čerpadel od rodinných domů až po vysokoteplotní megawattová tepelná čerpadla pro teplárenské provozy. Představujeme tři nejzajímavější projekty, využívající technologie z webu Projektuj tepelná čerpadla.cz, které byly během minulého roku vyprojektovány a zároveň i realizovány.

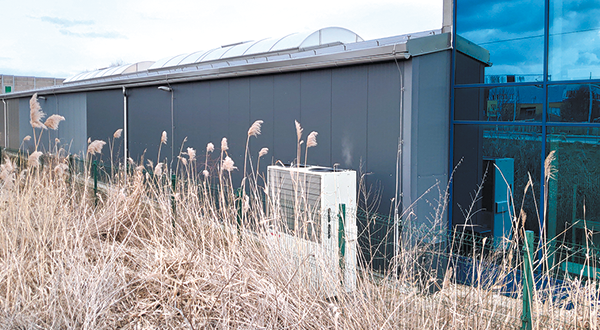

Hala pro závodní team RTR PROJECTS

V rekordním čase čtyř měsíců, byl vyprojektován, ­dodán a spuštěn kompletně nový systém vytápění a chlazení haly, kterou investor koupil v aukci. Původní majitel před aukcí kompletně demontoval technologii ZTI, kterou nově nahradilo plynové tepelné čerpadlo YANMAR o výkonu 63 kW v provedení VRV. V administrativní části jsou pro vytápění a chlazení využity kazetové jednotky, v hale pak kanálové jednotky napojené na vzduchotechnické potrubí.

Výhodou zvoleného technického řešení je využití jednoho zdroje pro výrobu tepla i chladu a jednoho energonositele – zemního plynu. Provozní náklady budovy jsou velmi nízké díky použití levného zemního plynu pro vytápění i chlazení a menšímu hlavnímu jističi, který neobsahuje příkon pro provoz klimatizace.

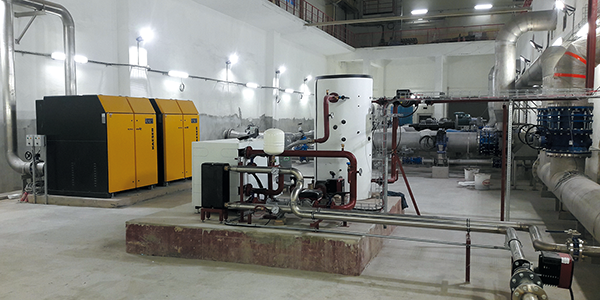

Tepelné čerpadlo pitná voda-voda

Úpravna vody Malešov využívá pro vytápění administrativní části budovy tepelné čerpadlo odebírající teplo z upravené pitné vody. Tepelné čerpadlo IVT GEO 280 pracuje s teplotou primárního okruhu 10 °C, díky které dosahuje výkonu přes 100 kW a topného faktoru nad 4 i při vytápění do radiátorů. Pitná voda je díky své teplotě, čistotě a velkému průtoku asi nejlepším existujícím zdrojem nízkopotenciálního tepla pro tepelná čerpadla.

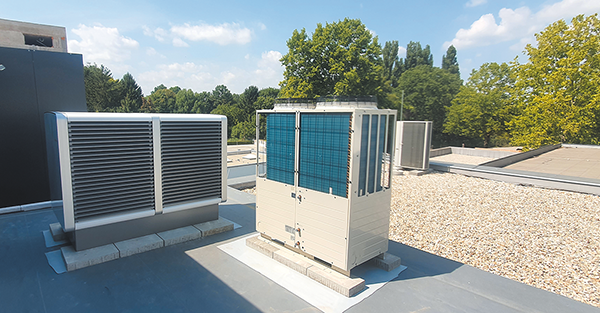

Hybridní tepelné čerpadlo pro hotel Leithana, Rakousko

Pro vytápění a chlazení hotelu jsou navržena dvě vzduchová tepelná čerpadla HELIOTHERM SOLID s celkovým výkonem 80 kW a pro přípravu teplé vody pak vysokoteplotní tepelné čerpadlo Q ton s výkonem 30 kW. Díky této kombinaci systém pracuje s velmi vysokým topným faktorem pro nízkoteplotní vytápění a zároveň je schopen produkovat až 8000 litrů teplé vody o teplotě 65 °C s mimořádně vysokým topným faktorem nad 3,2.

Použití dvou specializovaných a zcela odlišných typů tepelných čerpadel, výrazně snižuje spotřebu elektřiny a prodlužuje životnost technologie oproti řešení s jedním typem čerpadla starajícího se o vytápění i přípravu teplé vody.

Více projektů a technickou dokumentaci k tepelným čerpadlům naleznete zde.
