Systém KAN-therm TBS – seznamte se s jeho funkcemi a výhodami

otopné soustavy

Systém KAN-therm TBS (z němčiny: Trocken Bau System) je forma povrchového vytápění/chlazení, při níž jsou vodovodní trubky uloženy ve speciálně profilovaných izolačních deskách a následně překryty deskami ze suchého potěru. Teplo nebo chlad, generovaný trubkami, je rovnoměrně rozváděn do desek ze suchého potěru prostřednictvím sálavých ocelových profilů umístěných v sekcích desek.

KAN-therm TBS se používá pro:

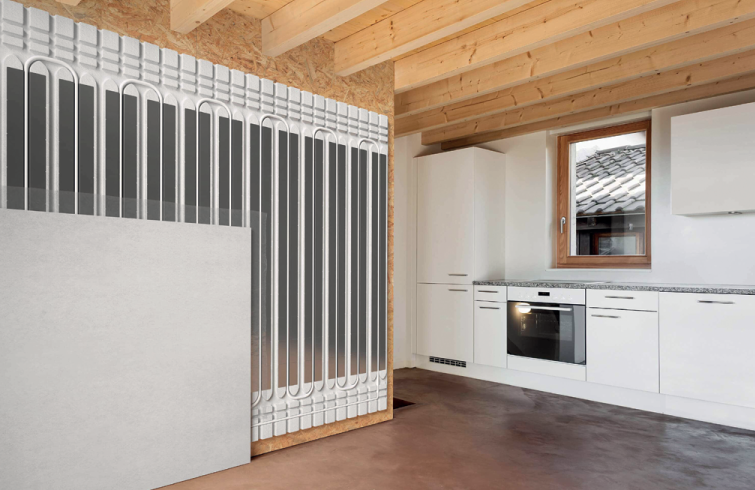

• Stěnové vytápění/chlazení (suchá metoda) v obytné a všeobecné výstavbě.
• Podlahové a stěnové vytápění/chlazení (suchá metoda) v obytných budovách i v rekonstruovaných a historických budovách – zejména v lehkých, dřevěných konstrukcích s nízkou nosností a konstrukcích citlivých na vysoké zatížení.

Systém KAN-therm TBS má lehkou konstrukci, je jednoduchý a snadno se instaluje. Skládá se z:

• 25 mm vysoká polystyrenová deska s profilovanými drážkami.
• Topné potrubí.
• Doplňková izolační deska.
• Kovový profil.
• PE fólie.

TBS polystyrenové desky
Základem systému je izolační deska z pěnového polystyrenu EPS 200 se speciálně profilovanými drážkami pro montáž topných trubek. Systém navíc nabízí doplňkové izolační desky. Všechny dodávané desky mají standardní rozměry 0,5 m × 1,0 m.

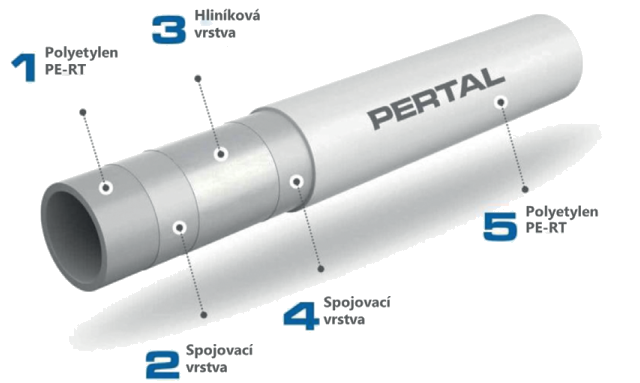

Trubky pro vytápění a chlazení

Systém KAN-therm TBS umožňuje pokládat trubky o průměru 14 mm a 16 mm s roztečí 167-250-333 mm.

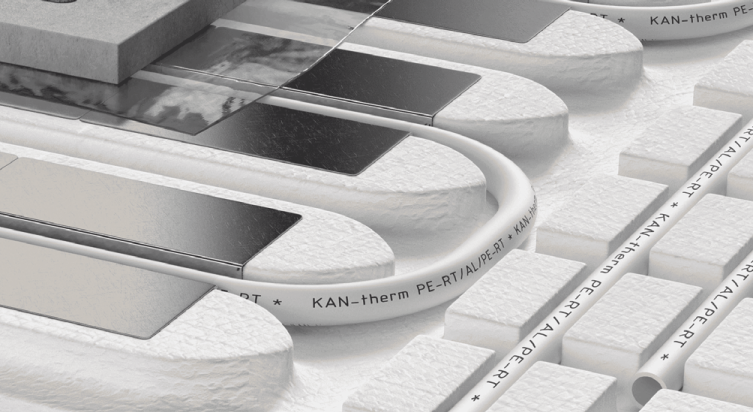

Kovový profil TBS

Jedním z úkolů systému je zvětšit plochu topných trubek pro přenos tepla. Profily jsou k dispozici jako samostatné prvky o rozměrech 1,0 m × 0,12 m.
Montáž kovového profilu se provádí do předem připravených desek TBS a trubka se do něj následně umístí. Kovový profil má boční zářezy, které umožňují snadné nastavení délky přerušením každých 250 mm.

PE fólie

PE fólie má dvě funkce: dodatečnou ochranu vrstev TBS a zvukovou izolaci systému. Obvykle se dodává v rolích o šířce 2 m a délce až 50 m, které poskytují dostatek materiálu pro pokrytí plochy instalace.

Systém KAN-therm TBS je vynikající alternativou k tradičním systémům založeným na mokrých technologiích, a to především proto, že při instalaci není potřeba žádná voda a lze jej upevnit téměř na jakýkoli povrch. To vše je možné díky nízké hmotnosti systému a jeho minimální montážní výšce.

KAN-therm TBS dobře spolupracuje s moderními nízkoteplotními zdroji tepla, takže se mimořádně dobře osvědčuje v moderní energeticky úsporné výstavbě a dokonce i v budovách, které se blíží pasivnímu standardu bydlení. V těchto typech budov je nezbytné, aby systém vytápění a chlazení rychle reagoval na změny tepelné bilance během 24 hodin způsobené slunečním zářením nebo přebytečným teplem, které produkují obyvatelé budovy nebo provozní zařízení. Systém KAN-therm TBS v tomto ohledu plně splňuje tyto požadavky a provozní předpoklady.
