AFRISO – Ekvitermní regulátor se servopohonem pro směšovací ventily ARC 345 ProClick

měření a regulace

Novinka! Představujeme nového člena produktové řady ProClick.

Design a jednoduchá obsluha vychází z regulátoru konstantní teploty ACT ProClick. Regulátor je navíc vybaven novými funkcemi. O jaké funkce se jedná si přečtěte v článku níže.

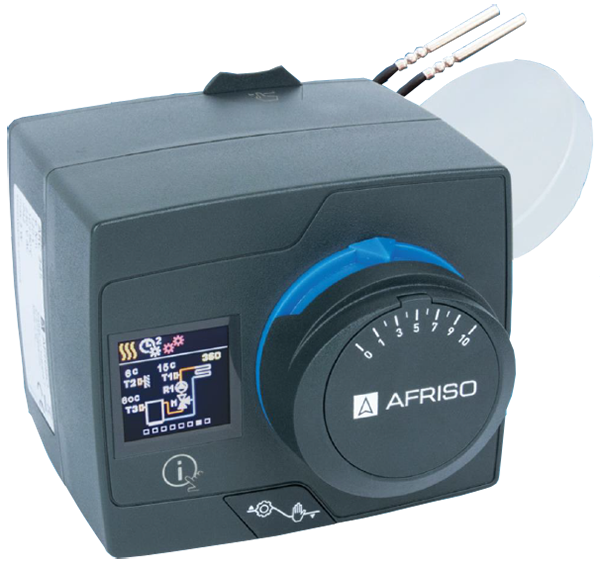

Obr. 1 • Nový ekvitermní regulátor ARC 345 ProClick

Regulátor ARC ProClick slouží pro řízení vytápěcích nebo chladících systémů s ohledem na venkovní teplotu. Díky tomu dokáže optimálně a efektivně využívat výkon zdroje tepla/chladu a tím snížit jeho provozní náklady. Jedná se regulátor a servopohon v jednom produktu.

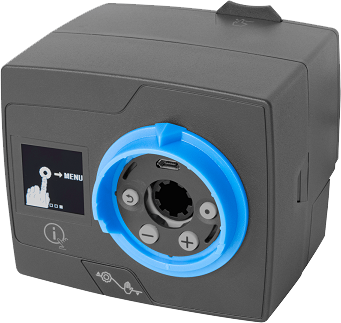

Obr. 2 • Pohled na tlačítka regulátoru pod ovládacím kolečkem

Ekvitermní regulátor je vybaven senzorem teploty média za směšovacím ventilem, senzorem teploty zdroje tepla/chlazení, venkovním senzorem teploty, vodičem pro ovládání činnosti oběhového čerpadla a vodičem se zástrčkou pro připojení k síťovému napájení.

V regulaci jsou obsažena softwarová hydraulická schémata s třícestným a čtyřcestným ventilem. Kromě toho je vybaven BUS sběrnicí, která dokáže projit více regulátorů ARC 345 ProClick do jednoho systému.

Ovládání regulátoru probíhá čtyřmi tlačítky schovanými pod kolečkem. Velký barevný OLED displej je vybaven funkcí automatického otáčení podle jeho pozice natočení. Díky tomuto displeji je nastavení regulátor velmi jednoduché a intuitivní. Český jazyk je samozřejmost, stejně jako další funkce jako je statistika a historie doby provozu.

Integrovaný systém ProClick vám pomůže snadno připojit regulátor se směšovacím ventilem ARV ProClick ve dvou jednoduchých krocích – bez použití nástrojů nebo dalších spojovacích prvků.

Kompatibilita s ventily jiných výrobců je možná po použití příslušných adaptérů. Adaptéry jsou k dispozici pro většinu výrobců

Benefity:

• Jednoduchá a rychlá instalace a nastavování
• Vhodné pro systémy vytápění i chlazení
• Pro třícestné a čtyřcestné rotační směšovací ventily ARV ProClick
• Regulace teploty na základě venkovní teploty a nastavené topné křivky
• Řízení činnosti oběhového čerpadla
• Možnost připojení pokojového termostatu pro možnost vzdálené změny teploty

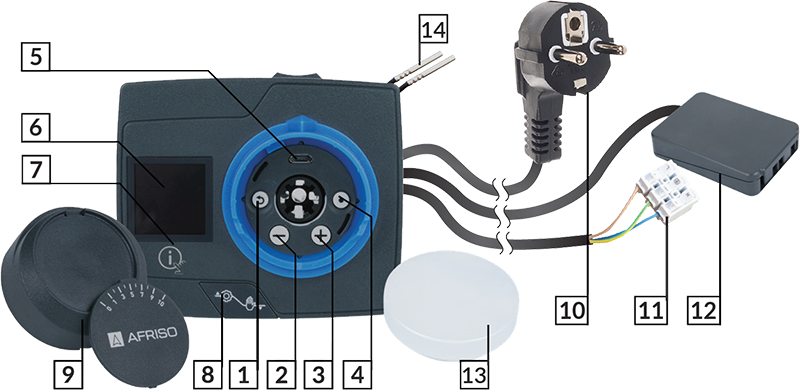

Popis částí regulátoru

1. Tlačítko – odejít z nastavení/menu
2. Tlačítko – pohyb v menu vlevo/snížení hodnoty v nastavení
3. Tlačítko – pohyb v menu vpravo/zvýšení hodnoty v nastavení
4. Zadání jednotlivých nastavení/potvrzení výběru
5. USB vstup pro nahrání aktualizace softwaru a připojení k PC
6. Barevný displej
7. Tlačítko – nápověda
8. Přepínač mezi automatickým a manuálním režimem
9. Ruční nastavení (kolečko) se stupnicí
10. Napájecí kabel se zástrčkou
11. Připojovací kabel zakončený svorkovnicí pro připojení oběhového čerpadla
12. Svorkovnice pro připojení teplotních senzorů a/nebo termostatu
13. Senzor venkovní teploty
14. Interní senzory teploty
