Schéma zapojení tepelného čerpadla v kombinaci s teplovodní krbovou vložkou

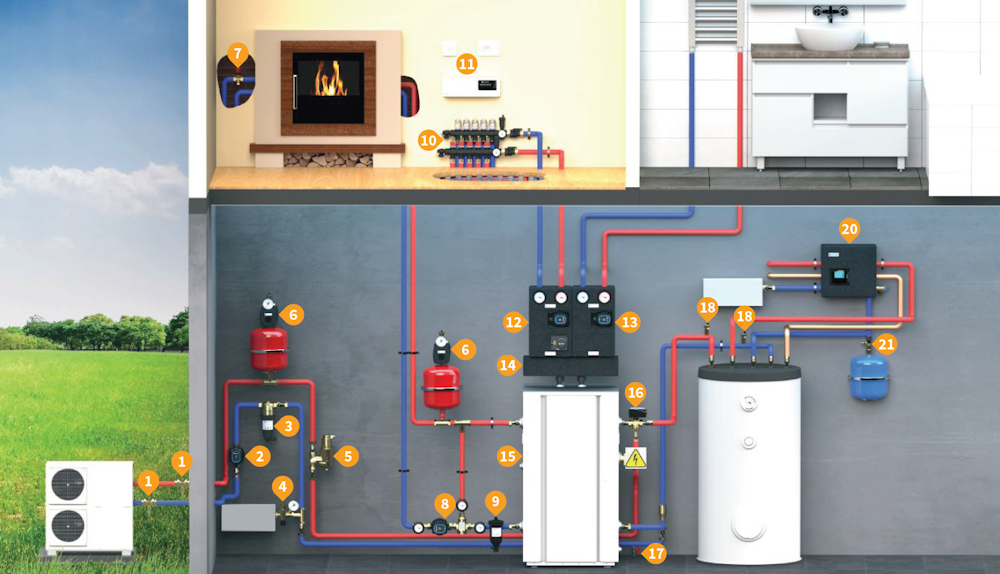

Teplá voda z tepelného čerpadla a/nebo krbové vložky se distribuuje do rozdělovače podlahového vytápění ProCalida a na jeden radiátorový okruh přes akumulační nádrž ABT 160 a čerpadlové skupiny PrimoTherm K 180–2 a PrimoTherm K 180–1.
Po obdržení informace z ŘJ tepelného čerpadla ventil AZV přepne průtok do zásobníku teplé vody. Instalace užitkové vody je vybavena cirkulačním systémem WZS 100. Teplota napájení radiátorového okruhu se nastavuje na tepelném čerpadle. Teplota v podlahovém instalačním okruhu se nastavuje na regulátoru konstantní teploty ACT 343 ProClick, který se nachází v PrimoTherm K 180–2. Pomocí zónové regulace FloorControl může uživatel nastavit různé komfortní teploty v jednotlivých místnostech. Krb s vodním pláštěm je chráněn proti korozi nízkoteplotní ochranou zpátečky skupiny BTA 110 AP.
Produkty naleznete na www.afriso.cz.
