Uzavírací ventily s dynamickou vyvažovací vložkou

měření a regulace

Patentované uzavírací ventily IVAR.VTC 30 D s dynamickým vyvažováním průtoku představují evoluci v oblasti hydraulického vyvažování otopných smyček teplovodních sálavých systémů. Umožňují nastavení Kv hodnoty průtoku a dynamické vyvažování diferenčního tlaku v jednotlivých topných smyčkách integrovaným regulátorem diferenčního tlaku.

Doposud obvyklé statické hydraulické vyvážení otopného systému se provádí při uvádění systému do provozu, ale otopný systém se v provozním režimu velmi často ocitne v jiných pracovních podmínkách než v těch, které jsou dané projektovou dokumentací. Příčinou změny provozních podmínek otopného systému je např. otevírání a uzavírání jednotlivých otopných smyček elektrotermickými hlavicemi v závislosti na požadované teplotě v prostoru. Statické vyvážení systému není možné navrhnout tak, aby reagovalo na změnu provozních podmínek otopného systému. Dynamické vyvažovací ventily IVAR.VTC 30 D reagují na změnu provozních podmínek a zajišťují požadovaný průtok v každé otopné smyčce. Pouze tak je zachován požadovaný výkon v podmínkách plného nebo částečného provozního zatížení s garancí zajištění požadovaného teplotního komfortu a energetické účinnosti.

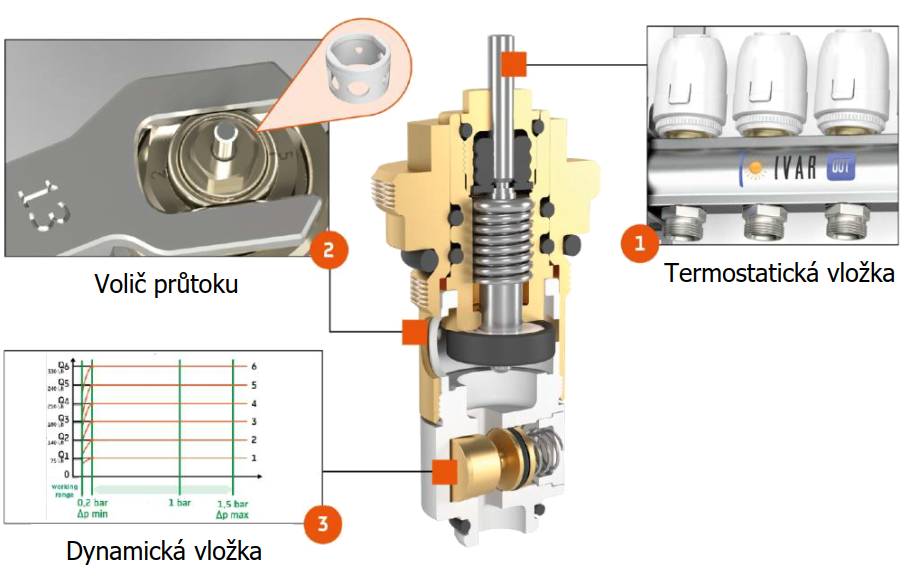

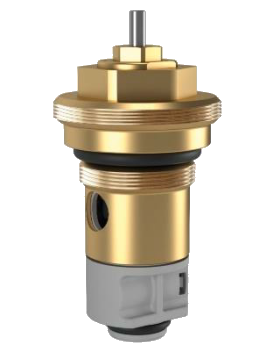

Dynamický vyvažovací ventil IVAR.VTC 30 D se instaluje do těla sběrače a skládá se ze tří částí:

1. Termostatická vložka v kombinaci s elektrotermickou hlavicí, ovládanou prostorovým termostatem, umožňuje otevírání a uzavírání příslušného topného okruhu.
2. Regulační clona umožňuje nastavení maximálního průtoku daným okruhem. Ventil je vybaven voličem se šesti polohami, z nichž každá odpovídá určité hodnotě průtoku.
3. Dynamická vložka udržuje konstantní tlak a průtok v otopném okruhu bez ohledu na kolísání tlaku v systému spojeného s otevíráním / uzavíráním jednotlivých topných okruhů.

Provozní parametry dynamické regulační vložky IVAR.VTC 30 D se nastavují pootočením indikátoru do jedné ze 6 nabízených pozic. Pro každou pozici 1 ÷ 6 je v následující tabulce uveden provozní rozsah, tj. rozsah diferenčního tlaku, v kterém může dynamická regulační vložka správně pracovat. V tabulce uvedený doporučený pracovní rozsah je pak ideální rozsah provozního diferenčního tlaku v provozním režimu. Garantovaná úroveň přesnosti je uvedena v posledním sloupci.

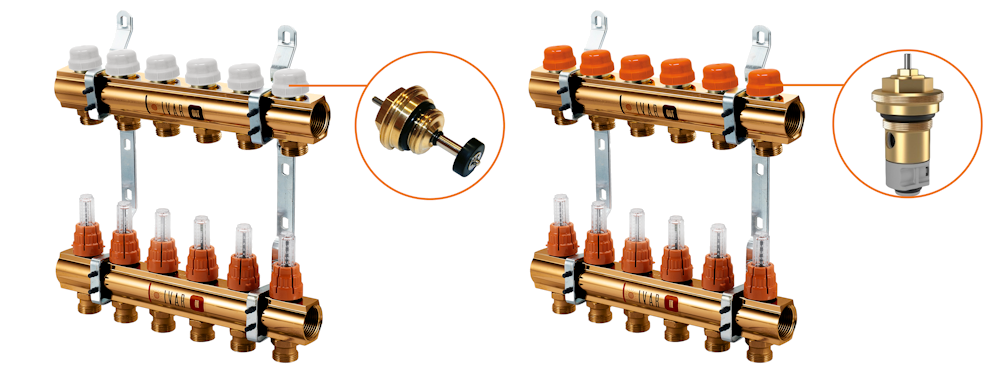

Uzavírací ventily s dynamickou regulací průtoku IVAR.VTC 30 D lze objednat jednotlivě a jsou kompatibilní se všemi rozdělovacími sestavami IVAR (kromě řady IVAR.CI 400 KC). Lze je tedy použít i k výměně standardních uzavíracích vložek, které jsou již nainstalované. V případě zájmu lze rozdělovací sestavy objednat již vybavené uzavíracími vložkami s dynamickým vyvažováním průtoku pod typovým označením IVAR.CS 553 VPD.
