Závitové a přírubové plynové filtry

Často opomíjenou součástí každého plynovodu jsou plynové filtry pro separaci prachu a nečistot unášených plynem. Velká filtrační plocha filtračních vložek vyrobených ze syntetického materiálu chrání další prvky, které jsou součástí plynovodu, jako jsou regulátory, hořáky, bezpečnostní uzavírací prvky a v poslední době tolik diskutované plynové armatury kotlů. Z tohoto důvodu se plynové filtry z nabídky společnosti IVAR CS dostávají do popředí zájmu mnoha realizačních firem, ale i projekčních společností a provozovatelů kotelen.

V uplynulém roce bylo výrobci plynových kotlů zaznamenáno značné množství případů, často velmi zpochybňovaných, znečištění plynovodů, konkrétně pak plynovodů realizovaných z měděného potrubí. Následně bylo prokázáno, že plynovodní přípojky jsou čisté a problém se týká pouze měděných částí plynovodů, kdy dochází k ucpávání trysek hořáků plynových armatur jemnými černými šupinkami (práškem). To má za následek znečištění sedel plynových armatur, které pak netěsní, což způsobuje v lepším případě pouze poruchu plynového kotle, v horším případě pak může dojít k nekontrolovanému hoření, respektive k úniku plynu do spalovací komory, obojí s vážnými následky.

Chemickou analýzou bylo prokázáno, že znečištění je způsobeno v závislosti na ložisku, z kterého je plyn těžen. Následnou reakcí vody a sirných složek obsažených v plynu s měděnými rozvody dochází ke vzniku sirníku měďného. I v případech pouhé nefunkčnosti může jít o opravu ve formě nutné výměny plynové armatury v řádech několika tisíc Kč, nepočítaje náklady na dopravu a vyčištění plynovodu. V těchto případech pak není možné uplatnit reklamaci, protože se jedná o nefunkčnost způsobeno nečistotami v plynném médiu tzn. vnějším vlivem.

Řešení, které nabízí společnost IVAR CS, je nejenom instalace závitových a přírubových plynových filtrů typ IVAR.FM, respektive IVAR.FMP, ale i realizace plynovodů ze stále oblíbenějšího systému vícevrstvých trubek ALPEX-GAS a systému rozvodů plynovodů v lisovaném nerezovém potrubí IVAR.INOX GAS.

Plynové filtry byly do nedávné doby velmi často opomíjené s vědomím, že plyn je čisté médium, které není zapotřebí filtrovat. To však již dnes neplatí a instalaci plynových filtrů, vnímáme jako samozřejmost a profesionalitu realizační firmy. Chtěli bychom důrazně upozornit, že nečistoty mohou negativně ovlivnit funkčnost bezpečnostních prvků, jako jsou protipožární armatury FIREBAG typ IVAR.TASK a nadprůtokové pojistky IVAR.GST s dalekosáhlými následky v případě vzniku požáru nebo úniku plynu.

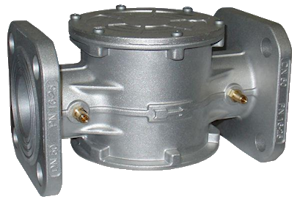

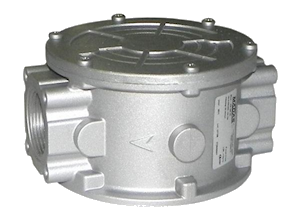

Společnost IVAR CS je dodavatel dvou základních typů plynových filtrů, a to závitových dodávaných v dimenzích od 1/2″ do 2″ pod typovým označení IVAR.FM, a přírubových, dodávaných v dimenzích od DN 32 do DN 100 pod typovým označením IVAR.FMP.

Oba typy plynových filtrů disponují velkou filtrační plochou filtračních vložek vyrobených ze syntetického omyvatelného materiálu a volitelnou porozitou 10, 20 a 50 µm. Filtrační vložky jsou pak plně vyjímatelná pro kompletní kontrolu a čištění. Konstrukce plynových filtrů umožňuje v případě potřeby zaměnit filtrační vložku o porozitě nižší za filtrační vložku o porozitě vyšší a naopak. Těsnost horního krytu garantují speciální těsnicí O-kroužky odolné proti působení plynů I., II. a III. třídy (suché plyny).

Tlaková použitelnost obou typů plynových filtrů je do maximálního provozního tlaku PN 6 v teplotním rozsahu od -40 °C až +70 °C

V závislosti na typu umožňují plynové filtry měření tlaku v přívodním potrubí standardními způsoby. Nabízené typy plynových filtrů jsou v souladu s PED 2014/68/EU a (EU) 2016/426 a splňují požadavky norem ČSN EN 126 a ČSN EN 13611.

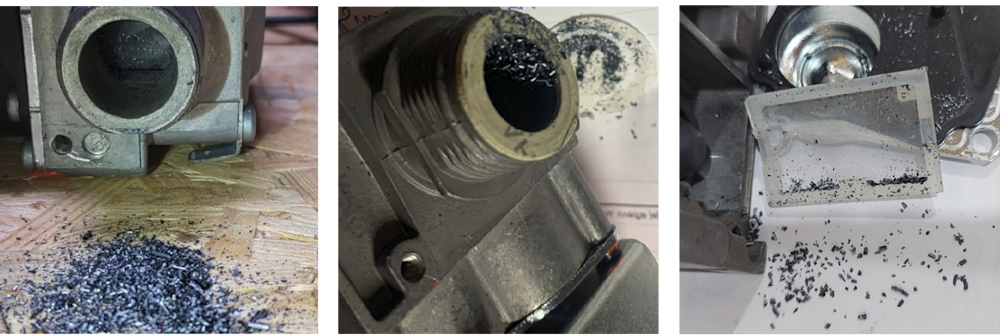

Na obrázcích níže pak můžete vidět zanesení plynových armatur v důsledku nepoužití plynových filtrů.

V případě doplňujících dotazů Vám jsou k dispozici obchodně / techničtí zástupci a technické oddělení společnosti IVAR CS. Uvedené výrobky jsou dostupné v síti našich smluvních velkoobchodních partnerů.

Odkaz na uvedené produkty na www.ivarcs.cz
