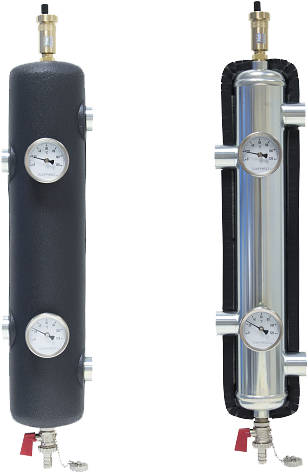

Termohydraulický rozdělovač BLH (anuloid) 70 kW

12.04.2019 Firma: AFRISO spol. s r.o.

Společnost Afriso vyvinulo termohydraulický rozdělovač BLH pro spolehlivou funkci systému se dvěma okruhy.

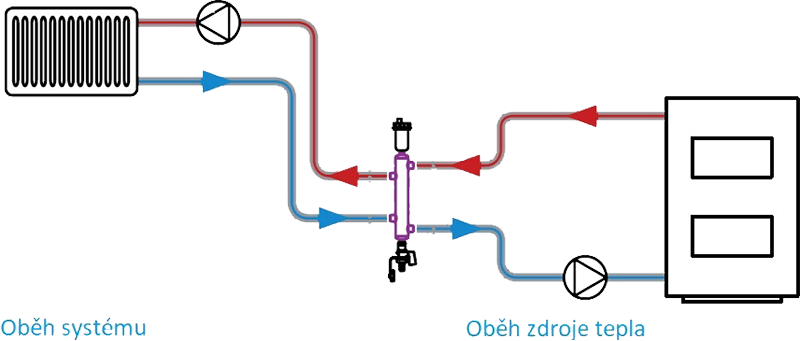

Termohydraulický rozdělovač, nazývaný také jako hydraulický vyrovnávač tlaků, výhybka nebo anuloid zajišťuje vyrovnávaní tlaků a průtoku mezi dvěma okruhy se samostatnými čerpadly.

Propojením obou okruhů získáme plného hydraulického propojení. To umožňuje správné hydraulické podmínky pro oběhová čerpadla automatickým vyvážením průtoku. Tím je zajištěn bezproblémový a plynulý chod instalací a zdrojů tepla a pokud jsou některé spotřebiče vypnuté, tak prodlužuje životnost oběhových čerpadel. Spojka díky své konstrukci a vlastnostem pomáhá také při odvzdušnění a oddělování nečistot, které lze odstranit pomocí automatického odvzdušňovacího ventilu a vypouštěcího ventilu. Další funkce termohydraulického rozdělovače může být zvýšení teploty vratné vody do tepelného zdroje tepla.

Parametry:

Připojení: 4x G1, 4x G1/2 (pro příslušenství)
Max. výkon systému: 70 kW
Průtok: max 4,0 m³/h
Max. teplota: celé sestavy: 90 °C, samotného rozdělovače: 110 °C
Max. tlak: celé sestavy: PN6, samotného rozdělovače: PN16
Automatický odvzdušňovací ventil: max. tlak: 12 bar, připojení: G3/8" (zpětný ventil R1/2)
Teploměr: rozsah: 0-120 °C, průměr:: 63 mm, připojení: G1/2", třída 2
Výpustný ventil: poniklovaná ocel, připojení: G1/2"
Obsah glykolu: max. 50 %
Materiál: poniklovaná ocel, izolace polyetylen (XLPE)
