Směšovací ventil s variabilním nastavením parametru Kvs

potrubí a armatury

Mnoho instalatérů si pro ulehčení práce vybírá velikost armatur např. směšovacích ventilů podle „praxe“ nebo velikosti připojení z tepelného zdroje. Nezřídka se stává, že z různých důvodů ignorují také projektové dokumentace. K nejčastěji opomíjeným věcem patří průtokový součinitel Kvs.

Co přesně je průtokový součinitel Kvs?

Průtokový součinitel Kvs vyjadřuje maximální průtok ventilem při maximálním otevření a poklesu tlaku za ventilem o 1 bar.
Důležité je si pamatovat, že ventily od stejného výrobce se stejnou dimenzí připojení můžou mít různou hodnotu Kvs!

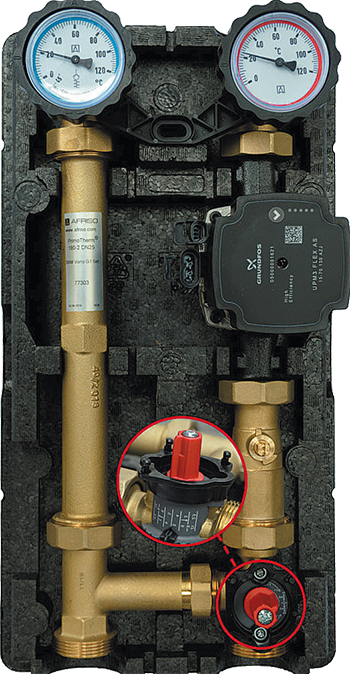

Obr. 1 • Čerpadlová skupina PrimoTherm 180-2 s ventilem Kvs Vario

Proč je výběr vhodného koeficientu Kvs důležitý?

Volba s příliš vysokým koeficientem Kvs může mít za následek nevhodný pokles tlaku za ventilem. Tento pokles způsobí nesprávné směšování vody. To způsobí velké teplotní výkyvy za ventilem, i když bude ventil ovládán servopohonem.

V druhém případě může vést výběr armatury s příliš nízkým koeficientem Kvs k nedostatečnému průtoku v instalacích. Nedostatečný průtok se projevuje např. v přehříváním vytápěných místností.

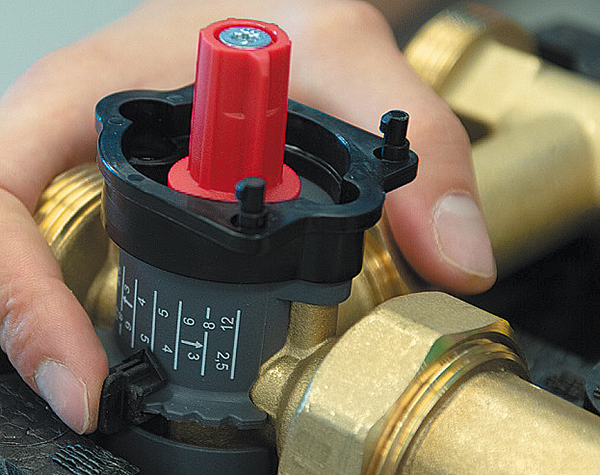

Obr. 2 • Náhled na ventil Kvs Vario

Uvědomujeme si důležitost koeficientu Kvs, ale také že, pro instalatéra není pohodlné pravidelně vybírat z mnoha variant regulačních armatur. Největší problém je vybrat si již z hotových čerpadlových skupin, kde je instalován jeden typ směšovacího ventilu bez možnosti volby. Z tohoto důvodu jsme vyvinuli řešení, které ulehčuje práci a starosti.

Naše čerpadlové skupiny Primotherm 180-2 jsme vybavili patentovaným směšovacím ventilem Kvs Vario. Na tomto ventilu můžeme jednoduše měnit hodnotu průtokového součisnitele Kvs od 2,5 do 12 m³·h^–1. To nahrazuje několik variant směšovacích ventilů. Jaký bude maximální průtok Kvs ventilem určíme až během instalace čerpadlové skupiny.

Na směšovací ventil Kvs Vario lze díky systému ­ProClick instalovat jednoduše a rychle servopohony ARM ProClick, popř. regulátory konstantní teploty, nebo ekvitermní regulátory.

Více informací naleznete zde nebo +420 272 953 636.
