Nové kotlové moduly Ivar BIG DN 40, DN 50 a DN 65 pro přípravu otopné vody

02.08.2024 Autor: Miroslav Kotrouš Firma: IVAR CS spol. s r.o.

Na základě prodejního úspěchu a narůstajících požadavků především ze strany projekčních, ale i realizačních firem, se společnost IVAR CS rozhodla rozšířit nabídku o kotlové moduly ve velkých BIG dimenzích DN 40, DN 50 a DN 65 včetně kompletního volitelného příslušenství. Využití nových kotlových modulů je především v oblasti instalace technických zázemí sloužících pro přípravu otopné vody v rezidenčním, komerčním, průmyslovém nebo nemocničním sektoru.

Nové kotlové moduly IVAR BIG jsou předurčeny pro přípravu a distribuci otopné vody v systémech radiátorového, podlahového, stěnového a stropního vytápění, nabíjení zásobníkových ohřívačů TV a akumulačních nádob s uzavřeným okruhem otopné vody, s podmínkou dodržení všech provozních a technických limitů.

Přehled nabízených kotlových modulů IVAR BIG a jejich základní parametry

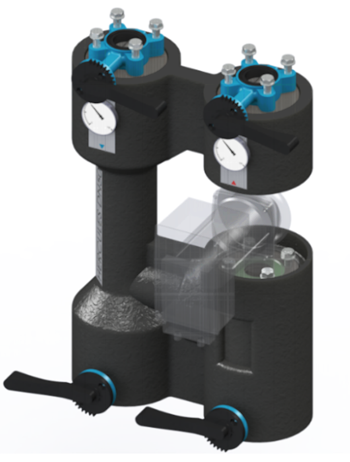

Kotlové moduly nesměšované IVAR.S-300, dodávané v dimenzích DN 40, DN 50 a DN 65, jsou moduly určené pro distribuci otopné vody v systémech radiátorového vytápění, pro nabíjení zásobníkových ohřívačů TV a akumulačních nádob. Použitelné jsou do maximálního provozního tlaku 6 bar a teploty +95 °C.

Kotlový modul nesměšovaný IVAR.S-300 DN 40 je dodáván v dimenzi DN 40 s použitelností do výkonu 211 kW (při ∆T = 20K) a maximálním průtokem 9 100 l/h.

Kotlový modul nesměšovaný IVAR.S-300 DN 50 je dodáván v dimenzi DN 50 s použitelností do výkonu 274 kW (při ∆T = 20K) a maximálním průtokem 11 800 l/h.

Kotlový modul nesměšovaný IVAR.S-300 DN 65 je dodáván v dimenzi DN 65 s použitelností do výkonu 356 kW (při ∆T = 20K) a maximálním průtokem 15 300 l/h.

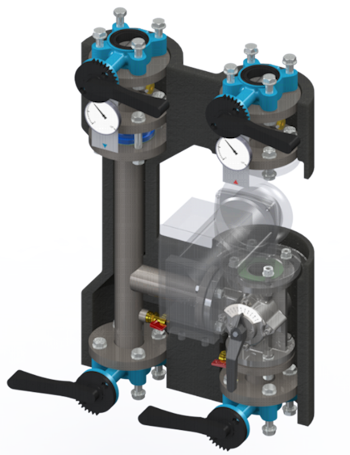

Kotlové moduly směšované s 3cestným směšovacím ventilem IVAR.TV3-300, dodávané v dimenzích DN 40, DN 50 a DN 65, jsou moduly určené pro přípravu a distribuci otopné vody v systémech radiátorového, podlahového, stěnového a stropního vytápění v kombinaci se zdroji s vysoce proměnlivými teplotami, jako jsou kotle na tuhá paliva či kombinované tepelné a výkonové systémy. Použitelné jsou do maximálního provozního tlaku 6 bar a teploty +95 °C.

Kotlový modul směšovaný IVAR.TV3-300 DN 40 je dodáván v dimenzi DN 40 s použitelností do výkonu 150 kW (při ∆T = 20K) a maximálním průtokem 6 460 l/h.

Kotlový modul směšovaný IVAR.TV3-300 DN 50 je dodáván v dimenzi DN 50 s použitelností do výkonu 225 kW (při ∆T = 20K) a maximálním průtokem 9 700 l/h.

Kotlový modul směšovaný IVAR.TV3-300 DN 65 je dodáván v dimenzi DN 65 s použitelností do výkonu 314 kW (při ∆T = 20K) a maximálním průtokem 13 500 l/h.

Horizontální distribuční rozdělovače urychlují, zjednodušují a zlevňují instalaci a současně s ní eliminují chyby vznikající neodbornou montáží

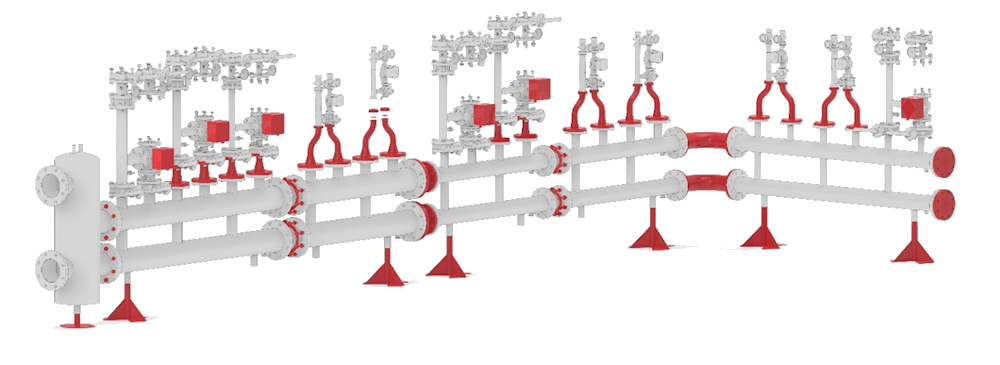

Hlavními prvky systému jsou mimo kotlových modulů i horizontální distribuční rozdělovače umožňující připojení jednotlivých kotlových modulů IVAR a případně hydraulického oddělovače.

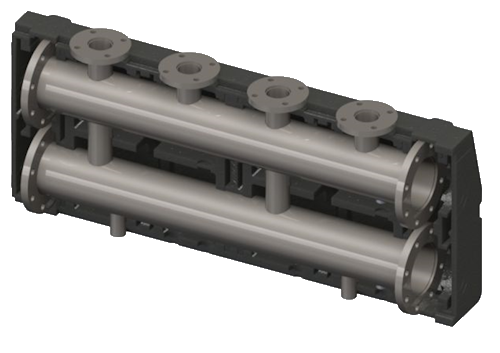

Horizontální distribuční rozdělovače IVAR.HC umožňují přírubové připojení dvou nebo tří kotlových modulů IVAR.S-300 a IVAR.KV3-300 v dimenzi DN 40, DN 50 a DN 65 a hydraulických oddělovačů IVAR.HS 220 a IVAR.HS 325.

Horizontální distribuční rozdělovač IVAR.HC-DN 40 v dimenzi DN 40 je použitelný do výkonu 750 kW (při ∆T = 20K) a maximálního průtoku 33 000 l/h.

Horizontální distribuční rozdělovač IVAR.HC-DN 50 v dimenzi DN 50 je použitelný do výkonu 750 kW (při ∆T = 20K) a maximálního průtoku 33 000 l/h.

Horizontální distribuční rozdělovač IVAR.HC-DN 65 v dimenzi DN 65 je použitelný do výkonu 1 600 kW (při ∆T = 20K) a maximálního průtoku 70 000 l/h.

Hydraulické oddělovače zajišťují hydraulickou stabilitu systému

V případech, kdy je v systému více zdrojů tepla na primárním okruhu, nebo více topných okruhů na sekundárním okruhu, zabezpečují hydraulické vyrovnání dynamických tlaků v závislosti na objemovém průtoku primárního a sekundárního okruhu. Po instalaci automatických odvzdušňovacích ventilů a vypouštěcích kulových uzávěrů umožňují odstranění vzduchových bublin a odstranění nečistot, čímž prodlužují životnost celého systému.

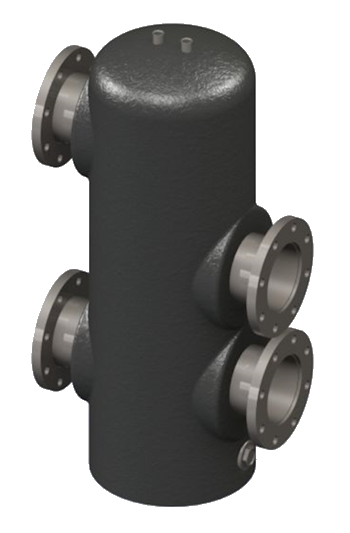

Hydraulické oddělovače IVAR.HS 220 DN 40 / DN 50 pro horizontální distribuční rozdělovače IVAR.HC-DN 40 a IVAR.HC-DN 50 jsou použitelné do maximálního výkonu 750 kW (při ∆T = 20K) s maximálním průtokem 33 000 l/h.

Hydraulické oddělovače IVAR.HS 325 DN 65 pro horizontální distribuční rozdělovače IVAR.HC-DN 65 jsou použitelné do maximálního výkonu 1 600 kW (při ∆T = 20K) s maximálním průtokem 70 000 l/h.

Výhradní použití kvalitních materiálů a přesné těsnicí plochy zaručují dlouhou životnost, vysokou přesnost a kompaktní rozměry, oběhová elektronická čerpadla DAB PUMPS pak spolehlivý, tichý a maximálně ekonomický provoz. Vizuálně atraktivní design tepelné izolace z EPP splňuje tepelněizolační požadavky na systém, a to jak v případě vytápění, tak i chlazení.

Široká nabídka volitelného příslušenství

Aby mohl být systém považován skutečně za 100%, je předmětem nabídky i volitelné příslušenství, které jej dělá variabilně bezkonkurenční. Jedná se především o opěrné podlahové držáky pro kotvení horizontálních rozdělovačů nebo hydraulických oddělovačů k podlaze, redukční sady umožňující připojení kotlových modulů na horizontální rozdělovače větších dimenzí, připojovací potrubí 90° pro úhlové propojení rozdělovačů, servopohony, zaslepovací příruby, spojovací prvky nebo těsnění.
