Nedostatečná a nevhodná izolace potrubí studené vody v kolektorech nemocnice – 1. část

Článek se zaměřuje na hlavní problémy spojené s kvalitou projektů v profesích TZB a jejich realizací, především v oblasti rozvodů studené vody. Popisuje, jak chyby v projektové fázi, tak i neodborné postupy realizačních firem a absence odborného dozoru, které mohou vést k vážným technickým problémům, snižování životnosti realizovaného díla a zvyšování nákladů na opravy. Zvláštní pozornost by měla být věnována chybám při montáži vodoměrů v kolektorech a nedostatečné tepelné izolaci nejen u vodoměrné sestavy, která vede ke kondenzaci vzdušné vlhkosti a následné korozi. Článek upozorňuje na důsledky zanedbání těchto postupů a apeluje na důslednou kontrolu a dodržování technických standardů.

Recenzent: Jakub Vrána

Úvod

V poslední době čelí obor TZB stále častějším problémům, které mají zásadní vliv na kvalitu a funkčnost. Tyto problémy mají původ v různých fázích výstavby, od projektu až po realizaci a kontrolu montáží. Následující článek se zaměřuje na ukázku chyb a nedostatků během provozu rozvodů studené vody v kolektorech areálu nemocnice. Poukazuje na možná rizika a předkládá návrh možných nápravných opatření a edukaci této problematiky v druhé části článku, který vyjde v čísle 2/2025.

POTENCIÁLNÍ PROBLÉMY SPOJENÉ S KVALITOU STAVEBNÍCH PROJEKTŮ A REALIZACÍ

1. Chybné nebo neodborné návrhy v projektové fázi

Jedním z častých problémů je nevhodný nebo chybný návrh již v projektové fázi, který vzniká v důsledku neodborných postupů projektanta. Tento problém může mít mnoho příčin. Například nedostatečnou odbornost projektanta, tlak na snižování nákladů nebo časová omezení, která vedou k urychlenému zpracování projektu.

Důsledkem může být, že projekt neodpovídá technickým normám, nevěnuje dostatečnou pozornost specifikům dané stavby nebo prostředí a vede tak ke komplikacím již v průběhu samotné realizace stavby.

Klíčové je proto pečlivé zpracování projektové dokumentace s důrazem na dodržování technických norem. Projektant by měl mít odpovídající vzdělání a především zkušenosti, případně by jeho návrh měl být konzultován s příslušnými odborníky z praxe, aby se minimalizovaly chyby v rané fázi.

2. Neodborné postupy realizační firmy

Dalším častým problémem je neodborný nebo chybný postup realizační firmy, a to zejména v případě, kdy probíhá montáž bez projektové dokumentace. Firma bez projektu často improvizuje, což zvyšuje riziko nesprávné dimenze potrubí, nevhodného umístění či nedodržení technických norem. Absence projektu také znemožňuje správnou koordinaci mezi jednotlivými profesemi, což může způsobit kolize a komplikace při budoucí údržbě.

Takový přístup zpravidla vede k nižší kvalitě díla, kratší životnosti použitých materiálů a vyšším provozním nákladům při následné údržbě nebo opravách.

Také se stává, že realizační firma použije levnější materiály, které nesplňují požadavky projektové dokumentace a někdy jsou dokonce nevhodné. Tento jev, kdy je kvalitní materiál nahrazen levnější alternativou, sice snižuje náklady na výstavbu, avšak výrazně ohrožuje kvalitu výsledného díla.

Použití méně kvalitních materiálů může vést k rychlejšímu opotřebování instalovaných prvků, což také následně zvyšuje náklady na údržbu nebo opravy. Je proto důležité, aby pro stavební díla byla zpracována projektová dokumentace, realizační firmy ji dodržovaly a používaly předepsané materiály. Klíčovým krokem je důsledná kontrola použitých materiálů a stavebních postupů, aby nedocházelo k odchylkám, které by mohly ovlivnit funkčnost a životnost stavby.

V našem konkrétním případě v kolektoru nemocnice, vodoměr, co by fakturační měřidlo, vykazuje znaky chybné instalace, což je na první pohled v rozporu se zákonem o metrologii č. 505/1990 Sb.[2], s prováděcími vyhláškami k tomuto zákonu a montážními pokyny výrobců vodoměrů. Volba dimenze vodoměru s ohledem na množství protékající vody a hlavně nerespektování tzv. uklidňujících úseků před vodoměrem a za vodoměrem vede více či méně k chybným náměrům a chybné fakturaci odběru vody. Komu tento stav více vyhovuje? Odběrateli nebo dodavateli vody?

Důležité je tedy zkontrolovat typ a výrobce vodoměru, stejně jako jeho montážní zásady, a použít správnou dimenzi vodoměru na základě minimálního a maximálního průtoku měřené vody. Příliš malé DN může vést k vysoké tlakové ztrátě v zásobování vodou.

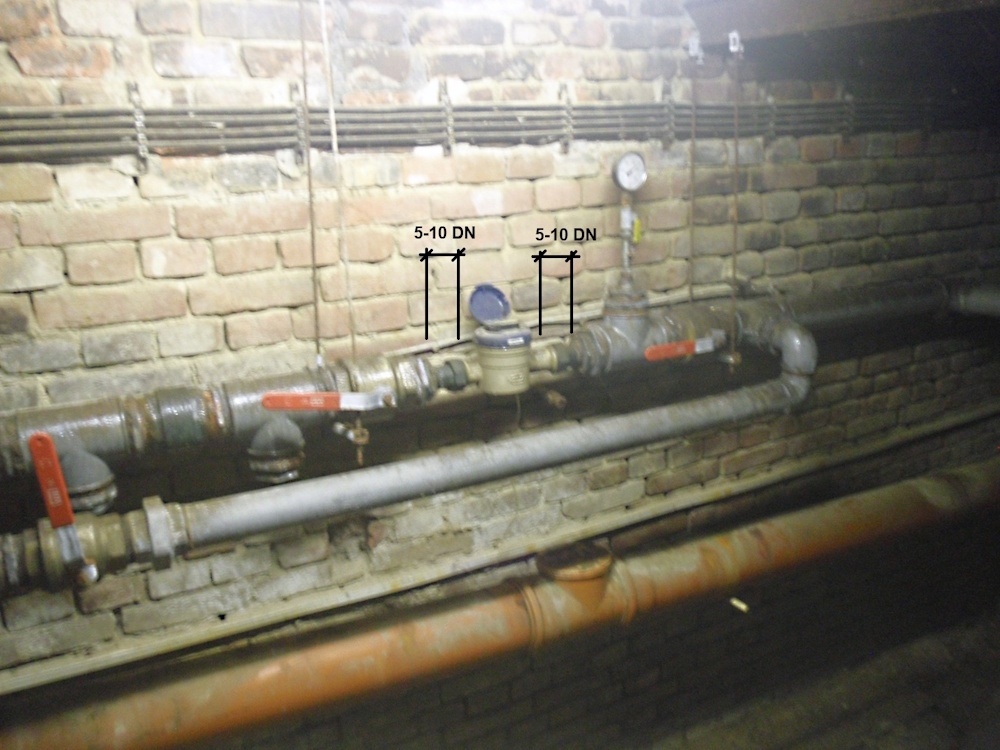

Výrobci vodoměrů předepisují uklidňující délku 5 až 10 DN potrubí za tvarovým kusem, což v tomto případě bylo zcela vynecháno (viz obr. 1). Vodoměr je vsazen hned mezi redukce na potrubí a uklidňující úsek tvoří jen těleso vodoměru s koncovkami.

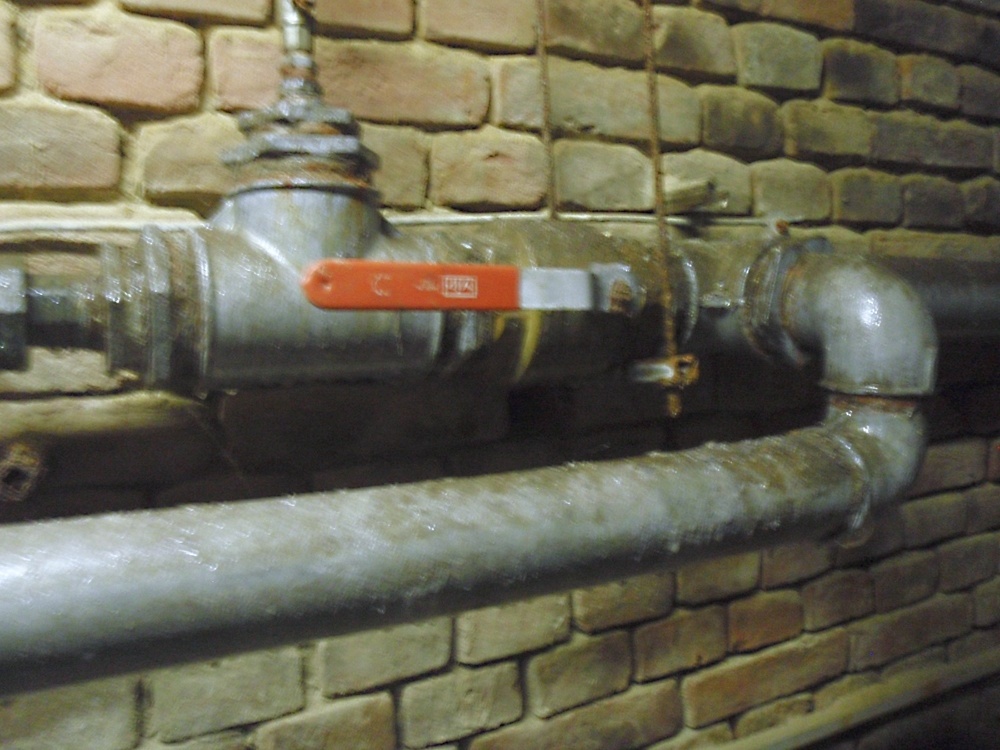

Dále je z fotografie patrné, že měřicí trať s vodoměrem pitné vody není tepelně izolována proti kondenzaci vzdušné vlhkosti na chladném povrchu potrubí. Na potrubí jsou po celé délce viditelné velké kapky (viz obr. 2), které stékají na podlahu kolektoru a zvyšují relativní vlhkost vzduchu v kolektoru.

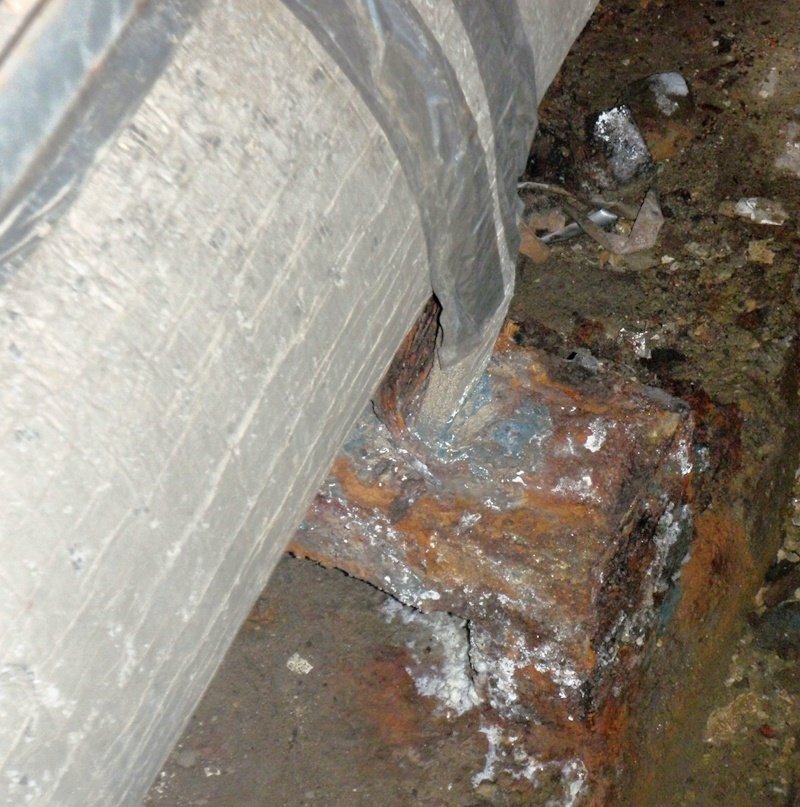

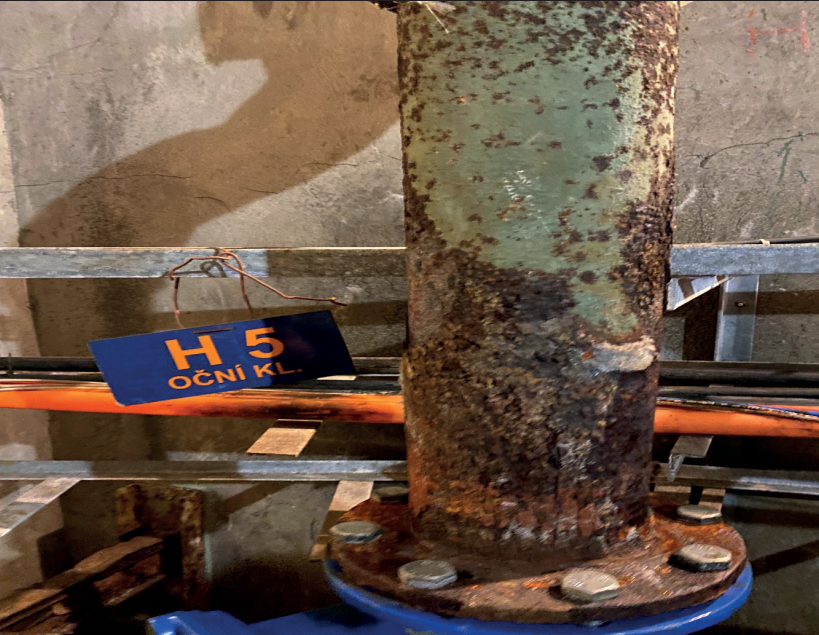

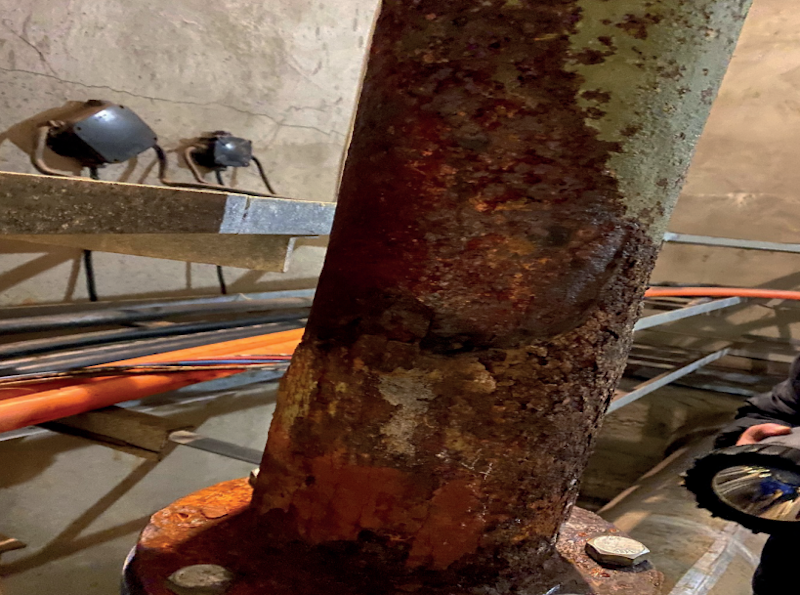

Kondenzace vzdušné vlhkosti na chladném potrubí také postupně způsobuje korozi potrubí, zejména pokud není správně izolováno. Když teplý a vlhký vzduch přichází do kontaktu s chladným povrchem potrubí, vodní pára se sráží na jeho povrchu. Tato vlhkost vytváří ideální podmínky pro vznik elektrochemických reakcí, které urychlují korozní procesy. Dlouhodobé působení kondenzátu může způsobit oslabení potrubí korozí, úniky vody nebo dokonce selhání celého systému.

Proto je klíčové zajistit vhodnou tepelnou izolaci, která zabrání kondenzaci.

3. Absence technického dozoru

Dalším kritickým bodem může být vynechání autorského dozoru projektanta a technického dozoru investora. Autorský dozor by měl dohlížet na správné provádění stavby v souladu s projektovou dokumentací. Často je tento dohled považován za zbytečný či drahý, což vede k jeho vynechání.

Některé realizační firmy se dokonce pyšní tím, že "staví dlouhá léta bez reklamací", a proto považují dozor projektanta za zbytečný. Projektant, který stavbu navrhl, však nejlépe rozumí technickým detailům a může tak rychle rozpoznat a řešit vzniklé problémy.

Problematická je i absence technického dozoru investora, která vzniká ze stejných důvodů jako absence autorského dozoru projektanta.

Technický dozor zajišťuje, že realizační firma dodržuje všechny technické požadavky a postupy, a zároveň dohlíží na kvalitu prováděných prací. Pokud tento dozor na stavbě chybí, nebo jeho odbornost není z oboru TZB, ale např. pozemního stavitelství, mohou být chyby v realizaci přehlédnuty a stavba tak nemusí odpovídat požadované kvalitě. Technický dozor by měl dohlížet na každou
realizaci. Zajišťuje nejen dodržování technických požadavků, ale také minimalizuje riziko chyb a následných oprav.

4. Absence preventivní údržby a kontrol

Nedostatek pravidelných kontrol a údržby je dalším faktorem, který může vést k problémům na stavbách. Preventivní kontrola technického stavu a odborná údržba zařízení mohou předejít vážným poruchám, které by mohly způsobit značné škody na stavbě. Absence této prevence může vést k haváriím, jako jsou například poruchy vodovodního potrubí či jiné technické problémy.

Pravidelná preventivní údržba a kontroly by proto měly být nedílnou součástí každého stavebního díla. Odborníci údržby nemocnice by měly provádět pravidelné inspekce, rozpoznat možné problémy a odstraňovat je dříve, než se stanou vážnými závadami.

5. Nedbalost při údržbě a opravách

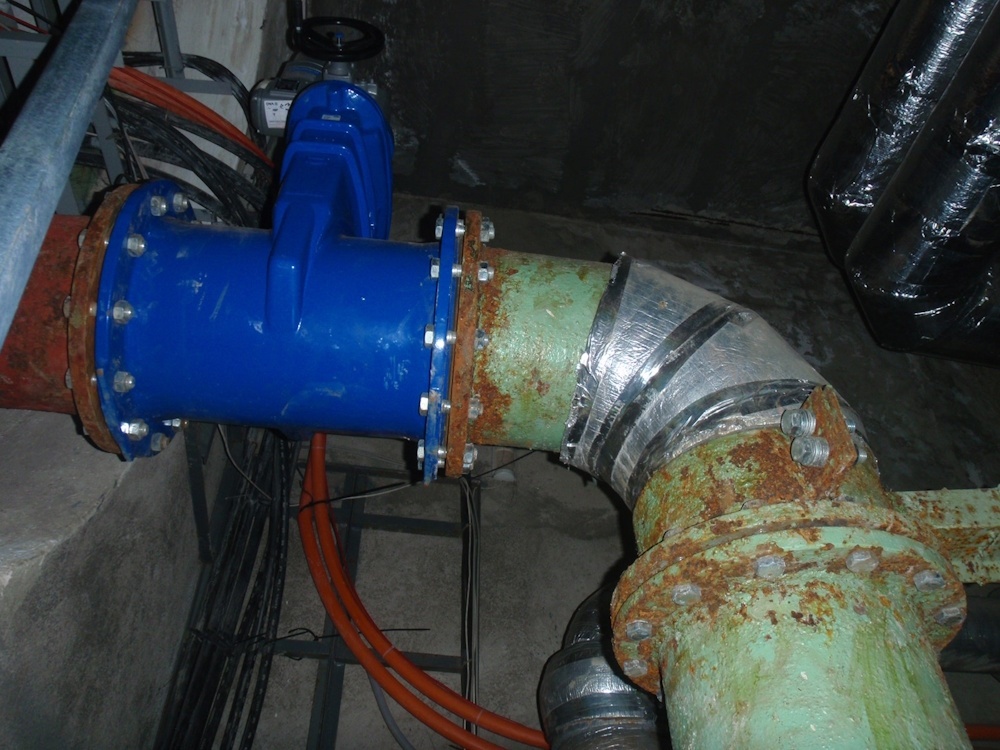

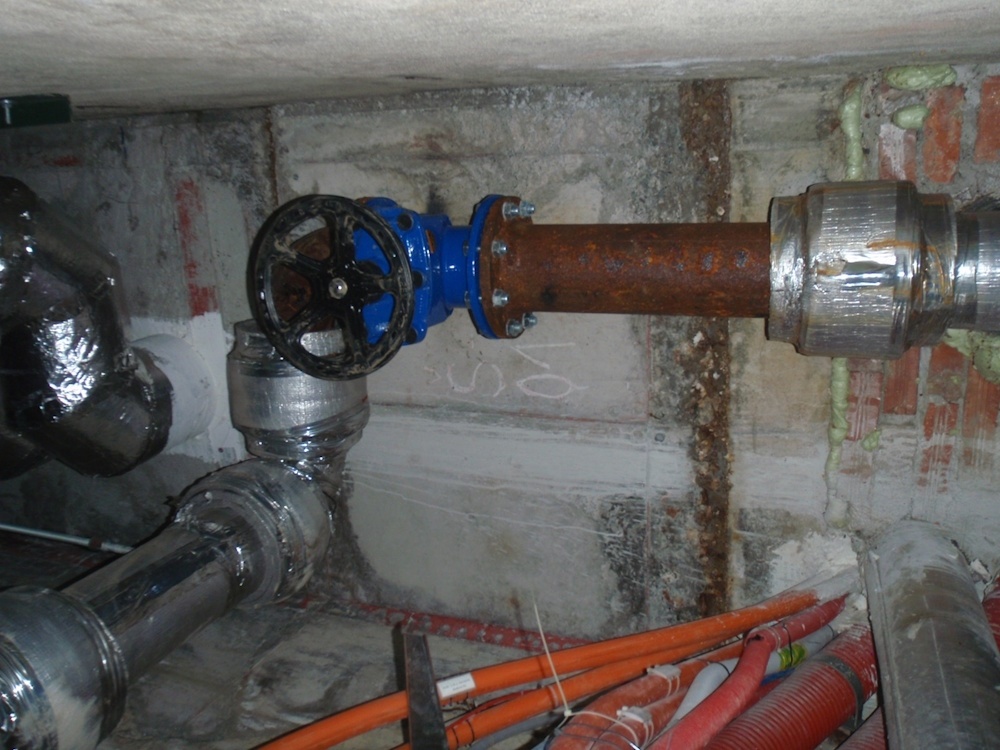

Problémy spojené s opravami a dodatečnými pracemi jsou dalším faktorem, který často vede k degradaci kvality stavby. Firmy provádějící opravy či údržbářské práce často volí zjednodušené postupy, které sice usnadňují jejich práci, ale mohou poškodit původní konstrukce nebo systémy, například odstranění tepelné izolace nebo nátěrů bez jejich následné, a hlavně odborné obnovy.

Při provádění oprav je proto nutné dodržovat postupy, které zajistí, že stavba bude uvedena do původního nebo lepšího stavu. Každý zásah do stavby by měl být proveden s ohledem na dlouhodobou funkčnost a kvalitu díla.

Literatura

[1] MACHALEC, M., Situační zpráva o technickém stavu potrubí a tepelných izolací v kolektoru nemocnice.
[2] Zákon č. 505/1990 Sb., o metrologii – znění od 13. 6. 2021. In: Zákony pro lidi.cz (online). © AION CS 2010–2025 (cit. 2. 1. 2025).

Recenzent: Ing. Jakub Vrána, Ph.D., Ústav TZB, Fakulta stavební, VUT v Brně; člen redakční rady Topenářství instalace

---

Insufficient and Inappropriate Cold Piping Insulation in Hospital Collectors

The article focuses on the main problems related to the quality of construction projects in the HVAC professions and their implementation, especially in the field of cold water distribution. It describes how the mistakes in the design phase, the unprofessional practices of construction companies and the absence of a professional supervision could lead to serious technical problems, the reduced service life and increased repair costs. Particular attention should also be paid to errors in the installation of water meters in collectors and to inadequate thermal insulation in the metering line ofpipes, which leads to condensation of air moisture and subsequent corrosion. The article draws attention to the consequences of neglecting these procedures and calls for rigorous inspection and compliance with technical standards.

Keywords: thermal insulation, cold potable water piping, condensation, corrosion, maintenance.
