Monitoring předizolovaných potrubních rozvodů

Sledování úniků a poruch v tepelných sítích je nyní možné díky spolehlivým detekčním monitorovacím zařízením od společnosti RATMON. Díky zajištění průběžné kontroly všech přípojek na trase lze sledovat, zda je provoz bezporuchový a v případě poruchy zajistit rychlou opravu. V současné době je k dispozici 8 spolehlivých přístrojů pro detekci úniků vody a poruch v tepelných sítích.

Detekční monitorovací přístroje se dělí podle požadavků konkrétních tepelných sítí, podle toho, zda se jedná o vytápění nebo chlazení, zda se jde o potrubí ocelové nebo plastové. Princip zajištění vyhodnocování dat je prostřednictvím pulzní nebo odporové metody.

Pro správnou funkci systému monitoringu je zejména důležité dbát během instalace potrubí na důkladnou montáž a průběžnou kontrolu spojů. V rámci instalace potrubí a tvarovek je třeba se při spojování monitorovacích vodičů vyvarovat následujících chyb:

• Nedostatečné napnutí spojovaných vodičů.
• Malý počet použitých držáků vodičů nebo nedostatečné připevnění k potrubí.
• Nesprávné lisování dutinky – riziko slabého spojení nebo úplného rozpojení vodičů,
• Nespájený spoj po zalisování dutinky – riziko slabého kontaktu mezi pájenými vodiči.
• Zkřížené vodiče nebo umístění vodičů v těsné blízkosti – riziko zkratu nebo zkreslení reflektometrického signálu.
• Kontrola zapojení obvodu po každém spoji – riziko neodhalených závad instalace, které lze ještě snadno a včas opravit.

Tyto závady mohou způsobit riziko kontaktu mezi monitorovacím vodičem a potrubím po odpojení spoje.

Pro správné připojení monitorovacích vodičů a připojení monitorovacích přístrojů nabízí společnost RATMON odborný servis, který zajistí bezproblémové spuštění a vyhodnocení monitorovacího systému pro sledování poruch v předizolovaných potrubních sítích.

Odborný servis poskytovaný provozovatelům potrubních sítí a montážním firmám:

• Dodávky měřicích přístrojů.
• Vyhledávání závad při montáži.
• Konzultace a školení s pomocí zkušeného technika.
• Údržba a opravy monitorovacích systémů.
• Uvedení monitorovacího systému do provozu.

Pro správné fungování monitorovacích zařízení nabízíme zaškolení pracovníků obsluhy a nabízíme i kompletní externí servis podle potřeb a požadavků provozovatelů potrubních rozvodů.

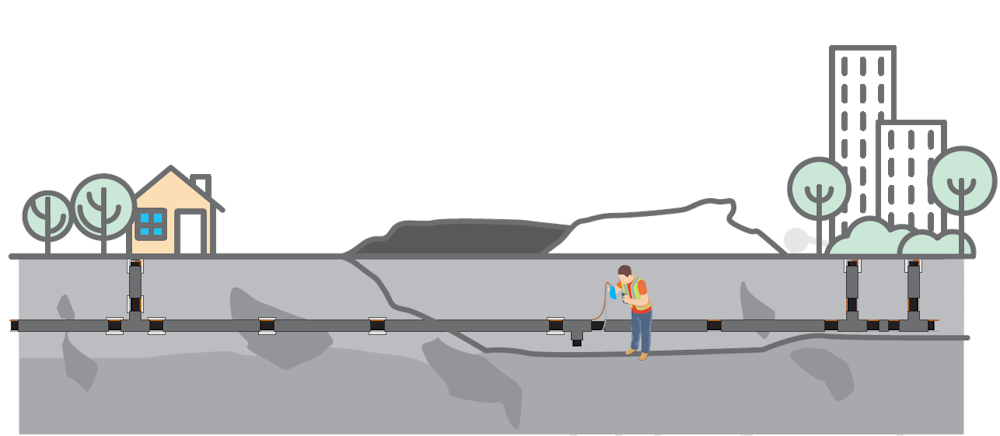

Přenosné monitorovací přístroje

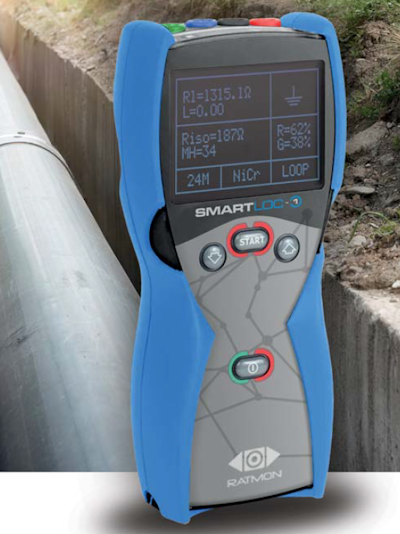

SMARTLOC

Lehké a přenosné monitorovací zařízení pro impulzní i odporové předizolované sítě. Tento přístroj je vhodný pro hůře přístupná místa při instalaci a lze jej prakticky uchopit jednou rukou. SMARTLOC slouží k měření izolačního odporu a je užitečný zejména při samotné instalaci, kdy slouží jako kontrolní prvek správnosti vedení a zároveň je schopen dokumentovat jednotlivá měření, která si můžete snadno nahrát do mobilního telefonu. Po připojení zařízení k mobilnímu telefonu budete moci ukládat fotodokumentaci a polohy k daným měřením, což vám umožní vytvořit přehlednou a přesnou dokumentaci instalované předizolované sítě. Tato kontrola a dokumentace průběžných měření sítě může výrazně zlepšit kvalitu provedení tepelné sítě.

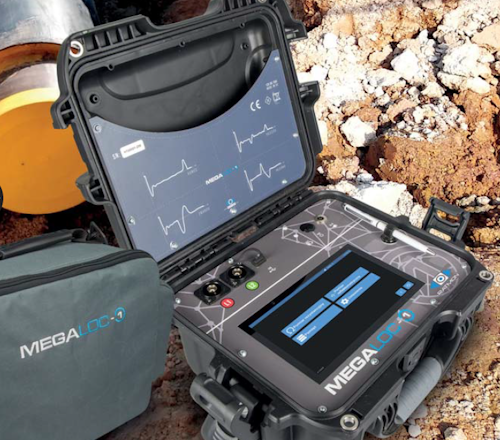

MEGALOC

Přenosné monitorovací zařízení MEGALOC je vhodné pro pulzní i odporové předizolované sítě a pomocí vestavěného reflektometru dokáže nejen indikovat, ale také lokalizovat poruchu. Jedná se o nejuniverzálnější zařízení, které je schopno měřit izolační odpor i reflek­tometrii v ocelových i plastových předizolovaných po­trubích vybavených monitorovacími vodiči. Naměřená data lze zobrazit přímo na zařízení, ale lze je také uložit do vnitřní paměti a následně zobrazit ve webové nebo mobilní aplikaci.
Přístroj lze použít k vytvoření tzv. inicializačního měření nově budované rozvodné sítě, které se uloží jako referenční údaj ve webové aplikaci. Každé další měření se porovnává s referenčním měřením, což usnadňuje vyhledávání a lokalizaci potenciálních úniků.

Stacionární monitorovací přístroje

Stacionární monitorovací zařízení monitorují před­izolované tepelné sítě 24 hodin denně, 7 dní v týdnu a naměřená data odesílají na server, kde si je může provozovatel kdykoli prohlédnout prostřednictvím webové aplikace. V případě poruchy se automaticky zobrazí upozornění a vybraným uživatelům je zaslá­na notifikační SMS a e­mail. Stacionární zařízení jsou k serveru připojena prostřednictvím pevné internetové nebo mobilní sítě. Napájení je možné pomocí síťového adaptéru 230 V nebo bateriového modulu.

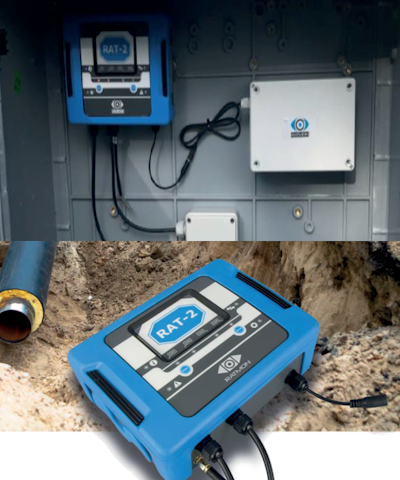

RAT-2

Stacionární měřicí zařízení RAT­2 je určeno pro ne­přetržité měření izolačního odporu předizolovaných ocelových sítí ústředního vytápění s pulzním nebo odporovým monitorovacím systémem. Zařízení dokáže identifikovat poruchu vedení, únik nebo zkrat. V případě překročení nastavených mezních stavů přístroj automaticky odešle vybraným uživatelům alarmovou zprávu prostřednictvím webu, mobilní aplikace, SMS a e-mailu. K dispozici je 2 a 4kanálové zařízení.

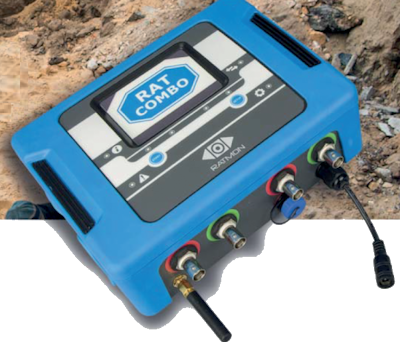

RAT Combo

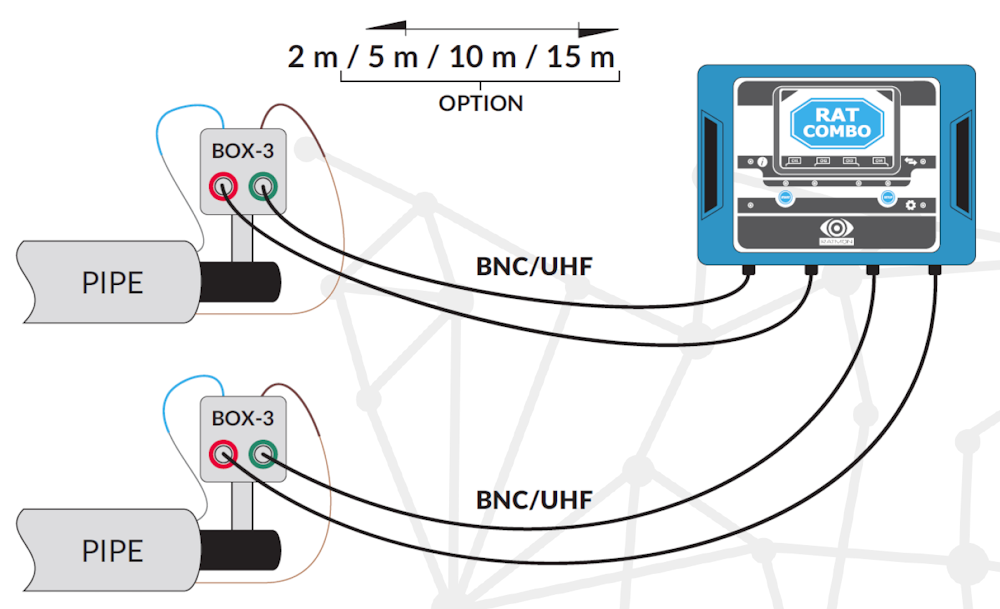

Stacionární měřicí zařízení RAT Combo je schopno nepřetržitě monitorovat předizolovanou síť stejně jako přístroj RAT-2, ale kromě identifikace poruch umožňuje také jejich lokalizaci. Je kompatibilní s pulzními monitorovacími systémy pro ocelové a plastové předizolované potrubí. Připojení zařízení k monitorovacím vodičům probíhá výhradně prostřednictvím systémových krabic propojených koaxiálním kabelem BNC podle schématu na obr. 7.

Monitorovací zařízení RATMON jsou spolehlivá a komplexní zařízení pro sběr a vyhodnocování naměřených dat pro detekci poruch. Monitorovací systémy jsou zabudovány přímo do všech ocelových potrubí a komponent. Na vyžádání je k dispozici také monitorování v plastových předizolovaných potrubích.

Sledováním naměřených dat v potrubí můžeme odhalit případné poruchy, které mohou v tepelných sítích nastat. Sběr dat probíhá nepřetržitě po dobu 24 hodin, a to včetně jejich průběžné kontroly. Výsledky lze zobrazit na počítači nebo mobilním telefonu. V případě, že dojde k hlášení, je automaticky odesláno prostřednictvím SMS nebo na e-mailový účet.
