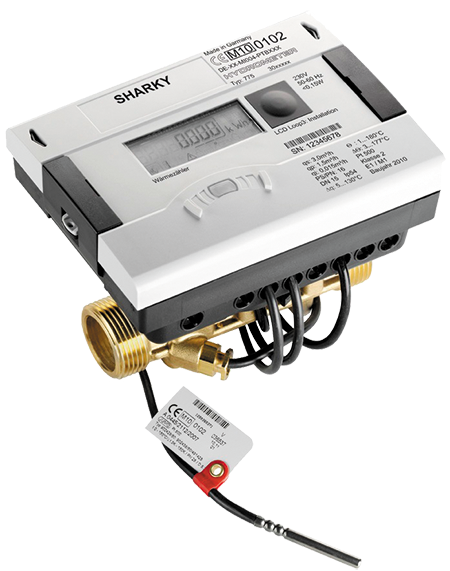

Kompaktní měřič tepla Sharky 775

Měřič tepla Sharky 775 – oceněný Zlatou medailí na veletrhu Aqua-therm 2010

Měření tepla na patách objektů zaznamenalo v ČR a SR v posledních dvaceti letech nebývalý rozmach. Skutečnost, že se před čtyřiceti roky běžně používaly k měření tepla měřiče pracující na čistě mechanickém principu, bez jediné elektronické součásti, se zdá stěží uvěřitelná. To je ovšem již dávná historie. Dnešní měřiče tepla vybavené výkonnými elektronickými obvody dosahují přesnosti a parametrů, kterých dříve nebylo možno dosáhnout a jsou navíc vybaveny mnoha pokročilými funkcemi. Postupem času se situace obrátila a mechanické principy byly nahrazeny principy plně elektronickými. U měřičů tepla tak elektronika zajišťuje nejen funkci kalorimetrického počítadla, ale také měření průtoku. Nejpropracovanějším a nejčastějším principem měření průtoku je nyní princip ultrazvukový, který využívá změny rychlosti šíření nebo frekvence ultrazvukového vlnění průtokem tekutiny.

Měřiče s tradicí

Není překvapující, že nejdokonalejší a nejpropracovanější průtokoměry a měřiče tepla produkují společnosti s dlouhou historií a mnohaletou zkušeností v oboru. Nejinak je tomu u výrobků společnosti HYDROMETER GmbH, sídlící v německém Ansbachu, která byla založena roku 1862 a již roku 1895 přivedla na trh vůbec první Woltmanovy průtokoměry. Společnost HYDROMETER GmbH je nyní součástí silné skupiny DIEHL Metering.

Měřiče oceněné Zlatou medailí

Všechny předchozí zkušenosti s výrobou průtokoměrů a měřičů tepla společnost HYDROMETER zhodnotila při vývoji nového kompaktního měřiče tepla s typovým označením SHARKY 775. O kvalitě měřiče vypovídá i skutečnost, že byl v roce 2010 oceněn Zlatou medailí na veletrhu Aqua-therm.

Měřiče se schválením MID

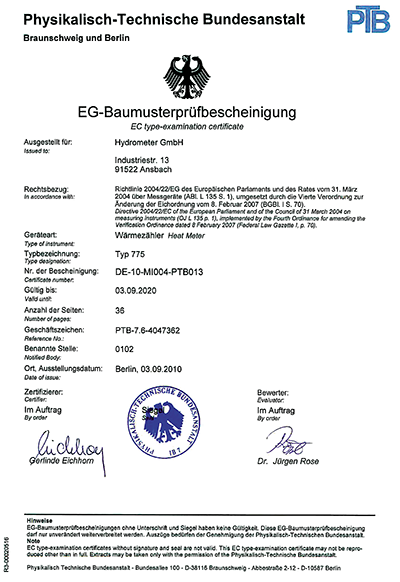

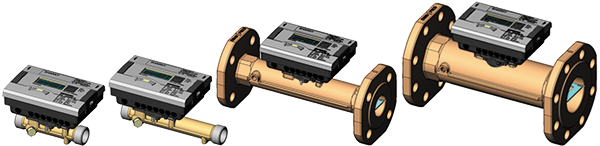

Kompaktní ultrazvukový měřič tepla SHARKY 775 je moderní měřič tepla s ultrazvukovým průtokoměrem s evropským typovým schválením MID (DE-10-MI004-PTB013) určený k fakturačnímu a technologickému měření tepelné i chladicí energie s vysokou přesností. Je vyráběn v dimenzích DN 15 až DN 100 pro nominální průtoky od 0,6 m³/h do 60 m³/h. Odněj odvozený měřič tepla SHARKY solar 773 je určen pro použití vsolárních systémech.

Vyhodnocovací jednotka disponuje mnoha pokročilými funkcemi jako jsou tarifní funkce, archiv měsíčních a průběžných naměřených hodnot a chybových stavů s velkou kapacitou, možnost bateriového i síťového napájení a konfigurovatelným zobrazením na LCD displeji.

Měřiče s radiomodulem v základu

Velmi neobvyklá, ve srovnání s konkurencí, je skutečnost, že kalorimetrické počítadlo je již v základním provedení vybaveno radiomodulem pracujícím na frekvenci 868 MHz se standardním protokolem Real Data a Open Metering Standard umožňujícím použití jak ve Walk-by, tak i AMR systémech. Měřicí cyklus lze zkrátit až na 1/8 sekundy u měření průtoku a 2 sekundy u měření teplot a tím lze měření optimalizovat například pro problematické případy měření tepla v rychloohřevných systémech TV.

Kromě toho je kalorimetrické počítadlo standardně vybaveno optickým rozhraním pro konfiguraci a odečet hodnot a možností dodatečného osazení až dvou externích modulů – například M-Bus, RS-232, RS-485, L-Bus, modul impulzních vstupů, modul impulzních nebo analogových výstupů atd. Datové přenosy z vyhodnocovací jednotky lze optimalizovat díky plně konfigurovatelným datovým protokolům.

Průtokoměry s vysokou přesností

Ultrazvukový průtokoměr s patentovaným principem měření se vyznačuje přesností třídy 2 podle EN1434 a vysokým dynamickým měřicím rozsahem 1:250. Průtokoměr je určen pro teplotní rozsah 5–130/150 °C a díky optimalizované konstrukci má průtokoměr nízké tlakové ztráty.

Mezi neobvyklé vlastnosti, ve srovnání s konkurencí, patří vysoká přesnost, teplotní odolnost do 150°, tlaková odolnost PN25 u všech dimenzí a skutečnost, že průtokoměr nevyžaduje žádné uklidňující délky.

Výhradním distributorem kompaktního ultrazvukového měřiče tepla SHARKY 775 pro ČR je společnost ENBRA, a.s.
