Jednoduché zapojení cirkulace teplé pitné vody AFRISO ATM WMG v domácnostech

24.03.2020 Firma: AFRISO spol. s r.o.

Cirkulace včetně termostatického směšovacího ventilu ATM s pojistkou proti opaření osob a jednoduchým nastavením výstupní teploty pomocí otočného kolečka se stupnicí v °C.

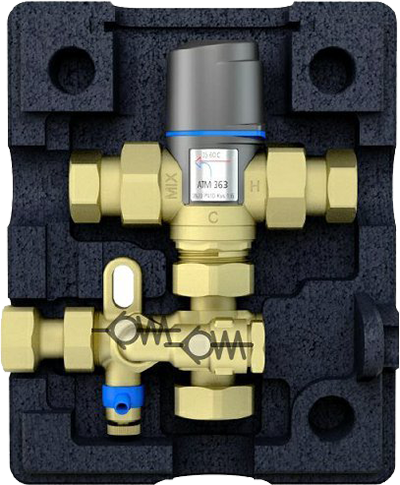

Obr. 1 • Skupina cirkulace teplé vody AFRISO ATM WMG

Skupina s termostatickým směšovacím ventilem ATM WMG slouží pro řízení teplé vody v systémech pitné vody, kotlů nebo ohřívačů pitné vody podle EN 806. Vhodný pro zavádění nebo modernizaci připojení cirkulace TUV, které jsou již vybavené bezpečnostními prvky a oběhovým čerpadlem.

Konstrukce skupiny s termostatickým směšovacím ventilem ATM WMG má kompaktní rozměry, která je uložená ve vytvarované izolaci. Skupina je předem smontována a otestována na těsnost spojů čímž se stává spolehlivou částí instalace. To má i příznivý vliv na rychlost montáže do systému. Zamezí se tak i chybné instalace, způsobenou lidským faktorem.

Skládá se z regulovatelného termostatického směšovacího ventilu AFRISO ATM 363, připojovacího dílu podle DIN 1988 a jednotky rozdělující průtok včetně zpětné klapky, bypassu a vypouštěcího ventilu pro odvzdušnění nebo vyplachování cirkulačního vedení. Termostatický směšovací ventil ATM má velké ovládací kolečko, pomocí kterého se jednoduše nastavuje výstupní teplota smíchané vody v rozsahu 35 až 60 °C (disponuje stupnicí v °C). Krom toho ventil disponuje ochranou funkcí, která zabrání opaření osob např. v případě, že dojde k uzavření přívodu studené vody, tak ventil do 1 sekundy zavírá výstup vody z ventilu.

Výhody:

příznivá cena komponentů a časová úspora montáže sestavy
kompaktní a spolehlivá hydraulická sestava pro zásobníky
termálně řízená teplota horké vody (s ochranou proti opaření)
značná úspora času při montáži
snadná montáž
úspora energie na ohřev
eliminování chyb při montáži dílčích komponentů (všechny potřebné prvky jsou na správném místě)
