AFRISO CosiTherm® – zónová regulace vytápění/chlazení

Schopnost řídit vytápění/chlazení v mnoha místnostech současně pomocí jedné centrální jednotky je nejen pro koncového uživatele velmi výhodná, ale také umožňuje efektivní a rozumnou spotřebu energetických zdrojů. Takovou funkcionalitu nabízí řešení AFRISO – systém zónové regulace CosiTherm^®.

Zónová regulace CosiTherm^® od  společnosti AFRISO umožňuje naprogramovat různé teploty nebo provozní doby vytápění/chlazení v mnoha místnostech pomocí jediného zařízení. Kromě toho – díky technologii EnOcean – lze teplotu řídit bezdrátově. Řešení poskytuje vysoký komfort, snadnou modernizaci, snižuje náklady na samotnou instalaci a zvyšuje efektivitu využití energie.

Komponenty

Nová série AFRISO CosiTherm® vytápění/chlazení je schopna ovládat teplotu v jednotlivých místnostech. Skládá ze základního modulu BM, alespoň jednoho řídícího modulu – bezdrátového nebo drátového – vybaveného dvěma nebo šesti řídicími zónami, příslušným počtem termostatům prostorové teploty a termoelektrických pohonů. Výhodou je i velmi rychlé zapojení jednotlivých komponent a instalace na DIN lištu.

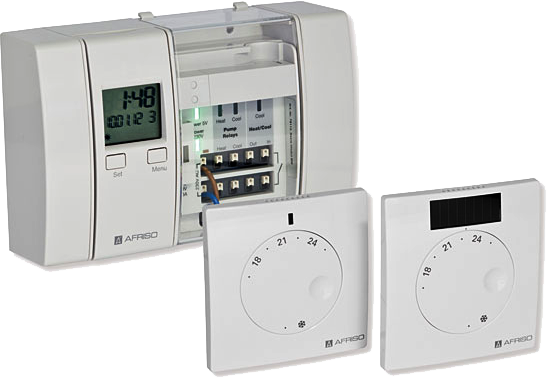

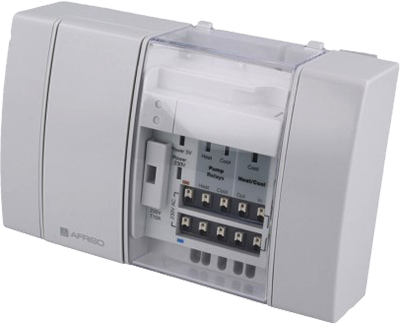

Základní modul BM

K základnímu modulu BM (obr. 2) lze připojit bezdrátové nebo drátové řídicí moduly F, D (obr. 3 a 4) a volitelný časový modul UM (obr. 7). Počet řídicích modulů je určen počtem zón/ pokojů, které potřebujeme regulovat. Až 18 pokojových termostatů může pracovat v rámci jednoho systému tzn. max. i 18 zón (místností) v rámci jedné zónové regulace. K základní modulu můžeme připojit kombinaci drátové a bezdrátové verze řídicího modulu. Základní modul může ovládat čerpadlo vytápění a zvlášť i čerpadlo chlazení. Navíc lze ovládat jakékoli zařízení prostřednictvím bezpotenciálového kontaktu (v okamžiku přepnutí výběr mezi vytápěním a chlazením).

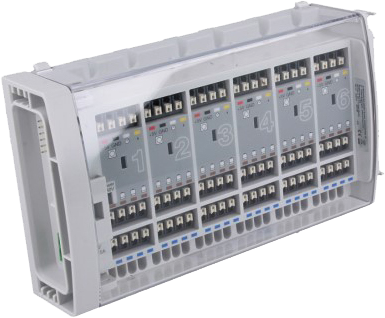

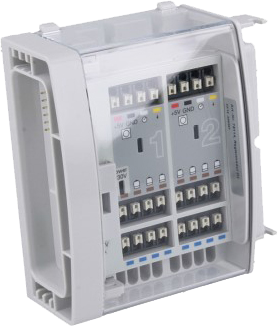

Řídicí moduly F2A, F6A, D2, D6

Řídicí moduly D2 a F2A umožňují připojení dvou zón tzn. dva pokojové termostaty (drátové pro D2, bezdrátové pro F2A) a řídicích modulů D6 a F6A – je to až šest zón tzn. šest pokojových termostatů termostaty (drátové pro D6, bezdrátové pro F6A). Pro každou zónu (místnost) lze připojit až 4 termoelektrické pohony TSA-02.

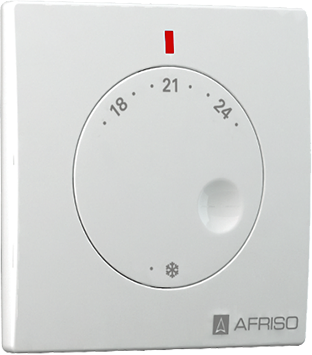

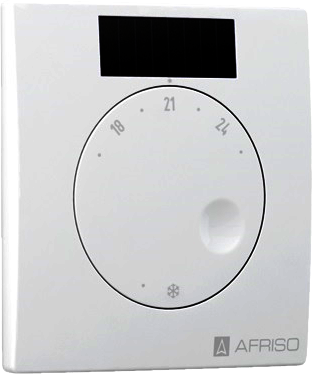

Pokojové termostaty D, FT, FTF

Pro drátové provedení je termostat D a bezdrátové provedení jsou termostaty FT a termostat FTF (navíc má měření vlhkosti) Jedná se o termostaty s prestižním designem o malé tloušťce (12,5 mm) - obr. 5 a 6. Bezdrátové verze jsou vybaveny technologií EnOcean, které nevyžadují kabely ani baterie. Jsou prakticky bezúdržbové a v případě modernizace vaší stávající instalace fungují velmi dobře. Mohou se instalovat libovolně.

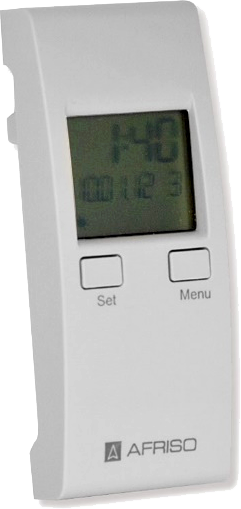

Časový modul UM (volitelný)

Časový modul UM umožňuje naprogramovat útlum teploty a ochranné funkce, jako je doba zpoždění při vypnutí oběhového čerpadla apod. Disponuje automatickým přepínání letního a zimního času.

Typy řízení – příklady

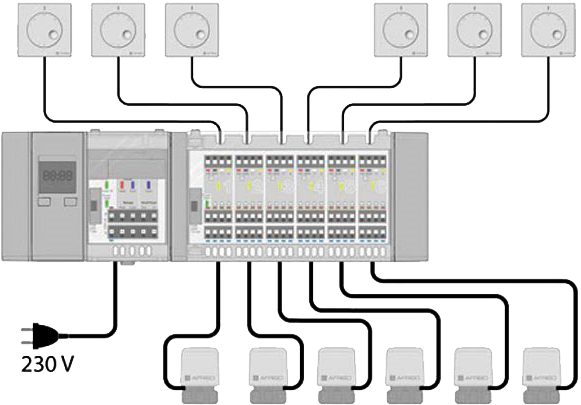

Ovládání podlahového vytápění/chlazení v DRÁTOVÉM provedení

Zónová regulace prostorové teploty CosiTherm^® s řídicím modulem D6 a šesti pokojovými termostaty D a šesti termoelektrickými pohony TSA-02, řídí tok média v systému vytápění/chlazení na rozdělovači. Po nastavení požadované teploty na termostatu se termostat připojuje k řídicímu modulu přes 4vodičový systém a tím reguluje stupeň otevření termoelektrických pohonů tak, aby co nejdříve dosáhl požadované teploty místnosti. Samostatné topné a chladicí čerpadla lze ovládat ze základního modulu. Rozšíření základního modulu o časový modul umožňuje dočasné snížení teploty (den / týden) a použití ochranných funkcí.

Ovládání podlahového vytápění/chlazení v BEZDRÁTOVÉM provedení

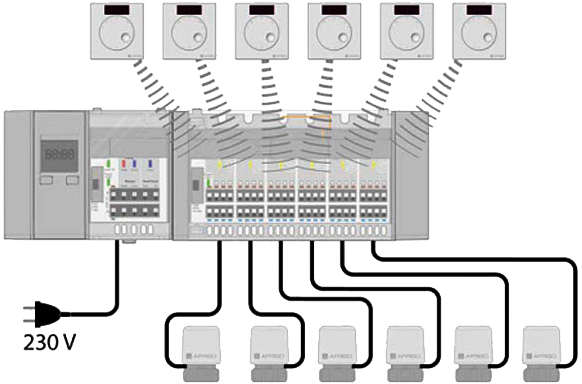

Zónová regulace prostorové teploty CosiTherm^® s bezdrátovým řídicím modulem F6A a šesti pokojovými termostaty FT a šesti TSA-02 termoelektrickými pohony, které řídí tok média v systému vytápění/chlazení na rozdělovači. Po nastavení požadované teploty na termostatu se termostat přes bezdrátový systém EnOcean připojí k řídicímu modulu a tím reguluje stupeň otevření termoelektrických pohonů tak, aby co nejdříve dosáhl požadované teploty místnosti. Samostatné topné a chladicí čerpadla lze ovládat ze základního modulu. Rozšíření základního modulu o časový modul umožňuje dočasné snížení teploty (den / týden) a použití ochranných funkcí.
