Jednoduché propojení otopného systému s kotlem na tuhá paliva, akumulační nádobou a zásobníkem TV

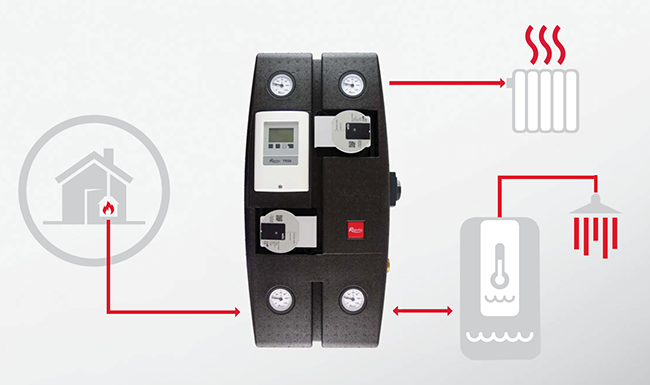

RegulusBIO – Čerpadlová skupina s izolací s vestavěnou regulací pro jednoduché propojení otopného systému s teplovodním krbem či kotlem na tuhá paliva, akumulační nádobou a zásobníkem TV

CSE TSV MIX TRS6 K

• ekvitermně směšovaný otopný okruh
• přebytečná energie do akumulační nádrže

Skupina CSE TSV MIX je určena pro otopné systémy s teplovodním krbem či kotlem na tuhá paliva s akumulační nádobou, s možností přípravy teplé vody. Voda do otopného systému je směšována na ekvitermní teplotu třícestným směšovacím ventilem s motorickým pohonem, teplota vratné vody do kotle je udržována termostatickým ventilem na minimální teplotě 55 °C. Přebytky výkonu kotle se ukládají do akumulační nádrže, odkud jsou automaticky čerpány po vyhasnutí kotle. Vestavěný regulátor řídí provoz celého systému. Čerpadlová skupina je kompletně elektricky propojena a vybavena napájecím kabelem s vidlicí do zásuvky. Systém je možné ovládat pokojovou jednotkou s dotykovým displejem (objednává se zvlášť).

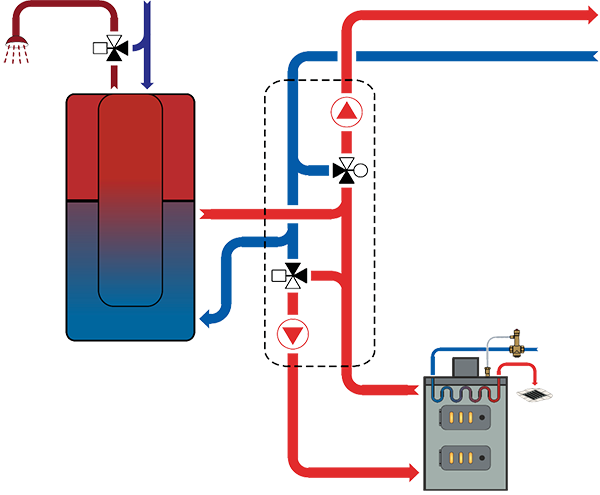

Zapojení do systému:

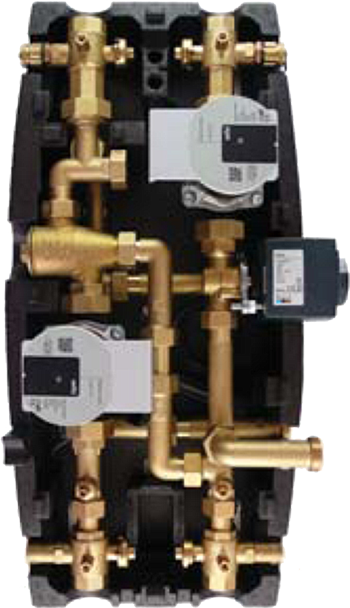

Komponenty:

• Čerpadlo otopného systému Wilo Para 25/8
• Čerpadlo kotle Wilo Para 25/8
• Termostatický směšovací ventil TSV3BM 55 °C
• Třícestný směšovací ventil otopného systému Kvs 6,3
• Pohon směšovacího ventilu
• Regulátor TRS6 K
• Skupina je elektricky propojena včetně napájecího kabelu s vidlicí do zásuvky a 4 teplotních čidel
• 2 kulové a vypouštěcí ventily pro uzavření a vypuštění otopného systému
• 2 kulové kohouty pro uzavření kotle
• 2 kulové kohouty pro uzavření akumulační nádrže
• 4 teploměry
• Připojovací rozměry 6 x 1 “F
• Rozměr 640 x 250 x 350 mm.

Příslušenství:

• Digitální pokojová jednotka s dotykovým displejem
• Kulový kohout s filtrem a magnetem MAGNET FILTERBALL 1“
