Vitovent 300-W představuje sofistikovaný systém nuceného větrání pro obytné prostory se zpětným získáváním tepla

větrání a rekuperace

V rámci řady odborných přednášek a konferencí zaměřených na oblast TZB již mnohokrát zazněl fakt, že energetická náročnost budov a kvalita vnitřního prostředí spolu úzce souvisí.
Dle doporučení Komise (EU) 2016/1318 mají být všechny nové budovy do roku 2020 budovami s téměř nulovou spotřebou energie.

V souvislosti s neustálým zpřísňováním požadavků a tlakům na snižování energetické náročnosti ten samý dokument zároveň upozorňuje na problematiku zhoršené kvality vnitřního prostředí.

Není tajemstvím, že špičkové tepelně izolační vlastnosti moderních obvodových plášťů, oken a dveří současně znamenají prakticky nulovou průvzdušnost a vyžadují tak adekvátní technické řešení, které zajistí dostatečný přívod venkovního vzduchu a omezí tak negativní dopady, které nedostatečné větrání na lidské zdraví prokazatelně má.

Právě takovým řešením může být sofistikovaný systém nuceného větrání se zpětným získáváním tepla (ZZT).

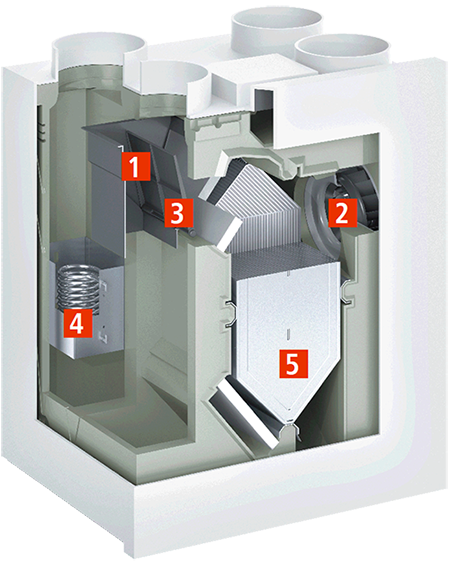

Obr. 1 • Řez větrací jednotkou Vitovent 300-W; 1 – Bypassová klapka, 2 – Stejnosměrné ventilátory se zpětně zakřivenými lopatkami, 3 – Filtr odpadního vzduchu, 4 – Předehřívací registr, 5 – Protiproudý výměník tepla, 6 – Filtr venkovního vzduchu Větrání téměř bez ztrát energie

Větrání téměř bez ztrát energie

Větrací systém pro obytné prostory Vitovent 300-W je maximálně energeticky úsporný. Výkonný tepelný výměník využívá během chladného ročního období až 93 % odpadního tepla z odváděného vzduchu k předehřevu vzduchu přiváděného.

Vestavěný elektrický předehřívací registr průběžně zajišťuje bezproblémový provoz bez rizika zamrznutí i při nízkých teplotách venkovního vzduchu. Dálkové ovládání, které je součástí dodávky, umožňuje pohodlné ovládání větrací jednotky.

Integrovaná bypassová klapka

V létě se v závislosti na teplotě venkovního vzduchu, a teplotě vzduchu v místnosti, vede chladný noční vzduch podél křížového protiproudého výměníku tepla, to znamená, že nedochází k výměně tepla s odpadním vzduchem. Během nočního provozu se tak dostane chladný venkovní vzduch do obytných prostor. Řízení bypassové klapky probíhá automaticky přes zabudovaná čidla teploty.

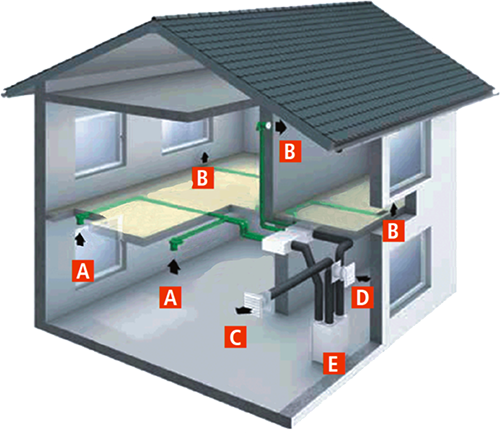

Obr. 2 • Schéma větracího systému pro obytné prostory s rekuperací tepla; A – Odváděný vzduch, B – Přiváděný vzduch, C – Průchodka stěnou pro odpadní vzduch, D – Průchodka stěnou pro venkovní vzduch, E – Větrací jednotka

Výhody zařízení Vitovent 300-W na první pohled:

• ZZT = úspora energie na ohřev přiváděného vzduchu a snížení energetické náročnosti budovy.
• Příjemné klima v místnosti.
• Omezení škodlivých látek ve vnitřím prostředí: plyny (CO₂, formaldehyd, organické a anorganické látky), biologické látky (plísně, pyl), vodní pára (vlhost)
• Filtrace venkovního vzduchu – důležité pro alergiky a osoby s nemocí dýchacích cest
• Vyrovnané hospodaření s vlhkostí zamezuje vzniku plísní a vlhnutí konstrukce budovy.
• Chlazení nočním venkovním vzduchem v létě přes integrovanou bypassovou klapku.
• Pohodlná regulace díky přímo napojenému dálkovému ovládání.

Použitá literatura

1. 22. konference Klimatizace a větrání 2017. Praha: STP, 2017, ISBN 978-80-02-02739-3.
2. Doporučení Komise (EU) 2016/1318 ze dne 29. července 2016 o pokynech na podporu budov s téměř nulovou spotřebou energie a osvědčených postupů k zajištění, aby do roku 2020 byly všechny nové budovy budovami s téměř nulovou spotřebou energie, Brusel 2016.
