Teplovodní podlahové vytápění pro extrémní rekonstrukce

otopné soustavy

Základní přednost podlahového vytápění, tedy příjemně teplá podlaha, vede investory k rozhodnutí požadovat jeho instalaci i tam, kde k tomu nejsou vytvořeny ideální stavební podmínky. To znamená, že není k dispozici dostatečná výška nad povrchem nosné konstrukce podlahy.

V nové výstavbě může být nedostatek výšky způsoben změnou investora v průběhu výstavby nebo změnou záměru. Při rekonstrukcích se nedostatek výšky objevuje běžně. S obvyklou systémovou deskou, podloženou izolací, běžnou trubkou s vnějším průměrem 16 mm a zálivkou z anhydritu o tloušťce minimálně 35 mm nad horní hranu trubky, vychází potřebná výška na 67 mm.

Řešením může být instalace podlahového vytápění suchým montážním systémem bez zálivky. Sníží se konstrukční výška, částečně i výkon, který lze při dané teplotě otopné vody do místnosti přenést, neboť přestup tepla i přes použití různě tvarovaných roznášecích plechů není ideální. V nabídce GIACOMINI CZECH jsou tyto systémy označeny jako R883 a R883-1.

Variantní řešení snižující tloušťku zálivky nabízí trubka s menším průměrem, například 10 mm. Toto řešení je však komplikovanější, jak ukazuje příklad.

Příklad

Máme místnost 15 m², do které potřebujeme přivést výkon 1,2 kW, tedy přiměřených 80 W·m^–2. Při rozdílu teplot přívod – zpátečka 8 K je nutný hmotnostní průtok 129 kg·hodina–1. S trubkou o vnějším průměru 16 mm můžeme použít jednu smyčku o délce 100 m s přijatelnou hydraulickou ztrátou 1,5 m.v.s. (14,7 kPa). Pokud chceme stejné tlakové ztráty dosáhnout s trubkou o vnějším průměru 10 mm, musíme podlahové vytápění místnosti rozdělit na 7 smyček, tedy použít složitější a dražší hydraulický rozvod, protože jinak by tlaková ztráta byla 10,5 m.v.s. (103 kPa) a vyžádala by si zcela neadekvátně výkonné oběhové čerpadlo s vysokou spotřebou energie.

Registr podlahového vytápění s extrémně nízkou výškou

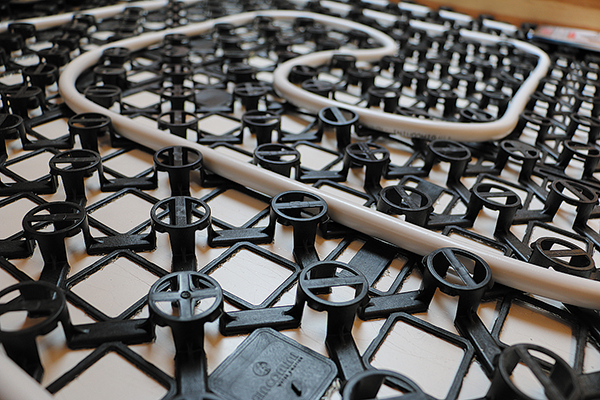

Nová deska s označení GIACOMINI R979S SPIDER umožňuje použít standardní trubku o průměru 16 mm, přitom její výška včetně zálivky je 25 mm. Nabízí proto přiměřenou míru snížení výšky místnosti i ve dveřích. Nízkou výšku nabízí patentovaná geometrie trojrozměrné sítě, která vzdáleně připomíná pavučinu, odtud název SPIDER. Množství otvorů umožňuje dokonalé zatečení zálivky kolem trubky s příznivým efektem na zintenzívnění přestupu tepla a výslednou pevnost. Druhou základní podmínkou je zalití hmotou KERATECH^® ECO R30 italského výrobce KERAKOLL. Firma GIACOMINI CZECH garantuje dostupnost této hmoty kdekoliv v Česku. Přesto již probíhají testy zálivkových hmot jiných výrobců (WEBER a CEMIX), kteří jsou v Česku četněji zastoupeni a výsledky ukazují, že bude možné dát záruku i na jejich použití.

Deska R979S SPIDER se pokládá na pevnou podlahovou konstrukci, na kterou se uchytí pomocí lepidla, které je na spodku desky. Po doporučené úpravě povrchu ji lze položit nejen na beton, ale i na krytinu keramickou, dřevěnou aj.

Kde vznikají extrémní požadavky na výšku?

Typickým příkladem jsou rekonstrukce bytů v bytových domech. Zde není možné odbourat vrchní část podlahové konstrukce, přitom po zateplení vnějšího pláště domu, a tedy po rapidním snížení tepelné ztráty, se po­užití podlahového vytápění s deskou R979S SPIDER nabízí jako ideální řešení, které byt posune do vyššího standardu s vyšším nájemným nebo prodejní cenou.

S deskou R979S SPIDER lze výhodně řešit dodatečnou instalaci podlahového vytápění do koupelny napojením na otopné těleso a není nutné využívat drahou elektřinu.
