Giacomini R586HPI - připojovací modul pro tepelná čerpadla

Modul je navržen tak, aby co nejvíce zkrátil čas nutný pro připojení tepelného čerpadla a zároveň minimalizoval chyby při zapojování do rozvodů systému vytápění / chlazení.

GIACOMINI R586HPI je předmontovaný universální modul pro jednoduché připojení tepelného čerpadla typu monoblok bez ohledu na jeho výrobce. Modul je sestaven tak, že umožňuje přepínání mezi ohřevem teplé užitkové vody a vytápěním nebo chlazením.

Modul R586HPI se dodává ve dvou různých variantách rychlosti přepínání motorů třícestných ventilů. Lze volit mezi verzemi 8 s nebo 40 s.

Sestavený modul je připevněný na šabloně z pozinkovaného plechu, která se snadno nainstaluje na stěnu. Součástí samotného modulu je sada kulových kohoutů s prodlouženou vrtulkou, odstředivým odkalovačem R146C s magnetickou vložkou a třícestným ventilem.

Jako volitelné příslušenství lze pro kulové kohouty s prodlouženou vrtulkou doobjednat teploměry R540F, izolaci a motor třícestného ventilu. Pro přívod k topnému / chladícímu systému lze zvolit set kulového kohoutu, oběhového čerpadla Wilo Para 25/7 a zpětného ventilu nebo set bez čerpadla s mezikusem.

Technická data

Předmontovaný modul pro jednoduché připojení tepelného čerpadla typu monoblok s přepínáním ohřevu teplé užitkové vody a vytápění / chlazení.

• Kovová šablona pro montáž na stěnu.
• Předmontovaný modul pro zkrácení času a minimalizaci chyb při montáži.
• Připojení zásobníku teplé užitkové vody.

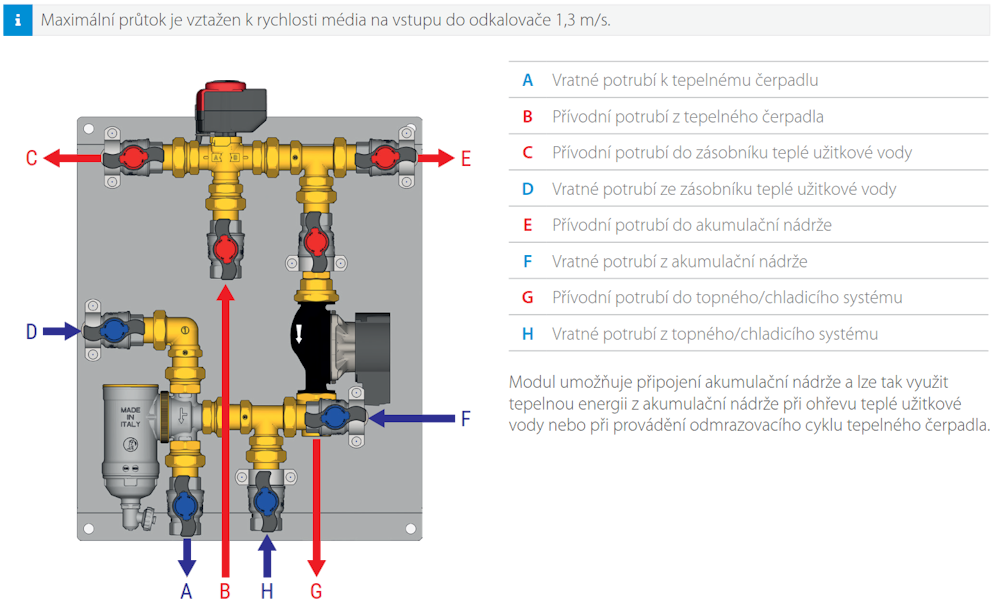

• Umožňuje využití tepelné energie z akumulační nádrže při ohřevu teplé užitkové vody nebo při provádění
• odmrazovacího cyklu tepelného čerpadla.
• Třícestný ventil pro přepínání mezi teplou užitkovou vodu a vytápěním / chlazením.
• Odstředivý odkalovač nečistot s magnetickou vložkou a vysokým filtračním účinkem.
• Modul lze doplnit teploměry, oběhovým čerpadlem, izolací a pohonem přepínacího ventilu.

Verze a kódy

Technická data

• Kapalina: voda, roztok na bázi glykolu (max. 50 % glykolu)
• Rozsah provozních teplot: 5÷90 °C
• Maximální provozní tlak: 10 bar
• Filtr: 300 μm
• Síla magnetu: 13000 Gauss
• Doba přenastavení směšovacího ventilu: 40 s nebo 8 s v závislosti na verzi motoru

Materiály

• Hlavní komponenty: mosaz
• Kulový kohout s prodlouženou vrtulkou: plast s červenou nebo modrou krytkou
• Filtr: Nerez ocel AISI 304
• Magnet: neodym (N42H)
• Těsnění: EPD

Tlakové ztráty

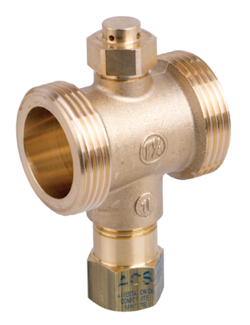

R148HP - Ochranný ventil proti zamrznutí rozvodů monoblokových tepelných čerpadel

• Kapalina vody
• Rozsah provozních teplot: 0÷65 °C
• Rozsah teplot okolního prostředí: -30÷60 °C
• Teplota kapaliny pro otevření: 1 °C
• Teplota kapaliny pro uzavření: 4 °C
• Maximální provozní tlak: 8 bar
• Přesnost: ±1 °C

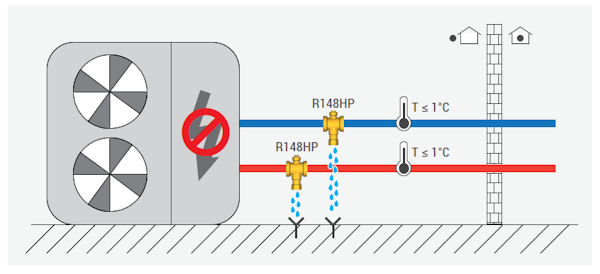

Ochranný ventil proti zamrznutí slouží k zabránění poškození systému způsobené tvorbou ledu.

Ventil je speciálně navržen pro rozvody monoblokových tepelných čerpadel.

---
