Novinky sortimentu REFLEX

SINUS Verteiler – tradiční německý výrobce rozdělovačů pro topné a chladicí systémy s více než 40letou tradicí vstupuje v roce 2018 na český trh prostřednictvím zavedené značky Reflex, jako součást mezinárodní skupiny Winkelmann Building and Industry.

Sortiment značky Sinus zahrnuje vysoce efektivní rozdělovače, navazující čerpadlové skupiny a hydraulické ­vyrovnávače dynamických tlaků HVDT. Výrobní řady zahrnují prakticky všechny výkony předávání tepla a chladu, včetně řešení na míru. Všechny produkty ­Sinus jsou koncipovány pro snadnou integraci do soustav a „plug and play“ napojení na komponenty pro udržování tlaku a úpravu vody ­Reflex. Pro návrh jednotlivých produktů lze využít online návrhový program PROSINUS. Produkty budou představeny na veletrhu Aquatherm ve dnech 27. 2. – 2. 3. 2018, hala 4, číslo stánku 421.

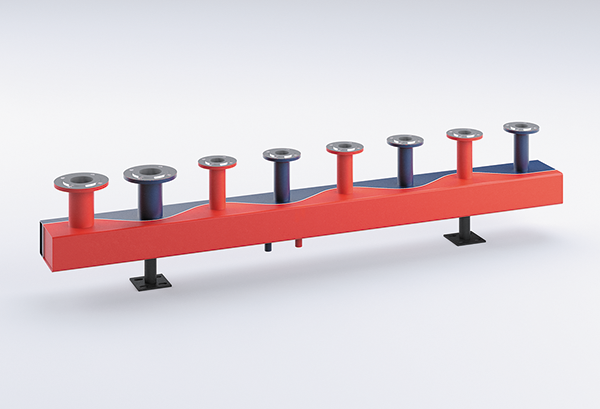

Sinus rozdělovače/sběrače pro soustavy vytápění a chlazení

Sortiment zahrnuje malé rozdělovače/sběrače s výkonem 30 kW, velké rozdělovače/sběrače s výkonem i více než 9000 kW, jakož i individuální rozdělovače/sběrače se specifickými připojeními, rozměry, materiály a povrchovou úpravou. Certifikáty TÜV jsou pro každé provedení samozřejmostí.

• Prostorově úsporné uspořádání vstupů a výstupů.
• Dobré průtokové charakteristiky díky sinusovému uspořádání.
• Kompaktní design se snadnou instalací.
• Malé rozdělovače včetně EPP izolace a příslušenství, s integrovanými skupinami čerpadel nebo bez nich od 30 kW do 150 kW.
• Kompaktní rozdělovače ve standardním nebo va­riabilním provedení.
• Kompaktní rozdělovače s 90 ° koleny s tepelně oddělenými komorami nebo bez nich.
• Jednokomorové rozdělovače v hranatém nebo kulatém provedení.
• Sanitární rozdělovače z nerezové oceli pro rozvody vody nebo rozdělovače pitné vody LegioNixx.

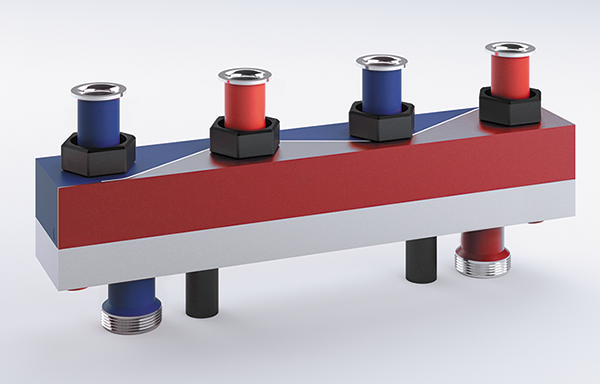

Sinus HydroFixx – kombinovaný rozdělovač/sběrač s integrovaným hydraulickým vyrovnávačem dynamických tlaků

HydroFixx, který se skládá z rozdělovače s integrovaným HVDT, obsahuje v jednom výrobku mnoho pozitivních vlastností. Na jedné straně integrovaný HVDT zajišťuje optimální hydraulické oddělení okruhu kotle od spotřebičů, na druhé straně rozdělovač horizontálně umístěný výše umožňuje prostorově úsporné uspořádání topných okruhů.

V oblasti bytových potřeb, speciálně navržených pro použití s jedním kotlem, nabízí malý HydroFixx optimální řešení pro kombinované a prostorově úsporné rozdělovače topných okruhů. V systému se dvěma nebo více topnými okruhy není zapotřebí velkého množství komponentů ani dodatečného prostoru.

Výhody se týkají zejména systému HydroFixx v individuálním provedení. Úspory v instalačním čase, hydraulické oddělení a minimální požadovaný prostor mají zvláště pozitivní vliv na náklady na stavbu a na účinnost systému. Existuje několik důvodů ve prospěch kombinace rozdělovače a HVDT.

Zřejmé výhody:

• Výrazné snížení nákladů na instalaci: vyžaduje pouze jedno připojení potrubí mezi HydroFixx a kotlem.
• Výrazná úspora místa z hlediska šířky a výšky při použití rozdělovače s integrovaným HVDT.
• Nižší pořizovací cena ocelových konstrukcí a izolace.
• Také pro multivalentní typy soustav.
• Snadnější manipulace na stavbě.
• Odkalení.
• Sada obsahuje izolaci a nástěnný držák.
• Tlakově odzkoušeno a připraveno z výroby.
• Provozní tlak max. 6 bar, provozní teplota max. 110 °C.
• K dispozici také jako verze ProfiFixx.

Rozdělovače s vystrojením

Konstrukce rozdělovače je založena převážně na kombinovaných rozdělovačích/sběračích pro soustavy vytápění a chlazení z produktové řady Sinus.

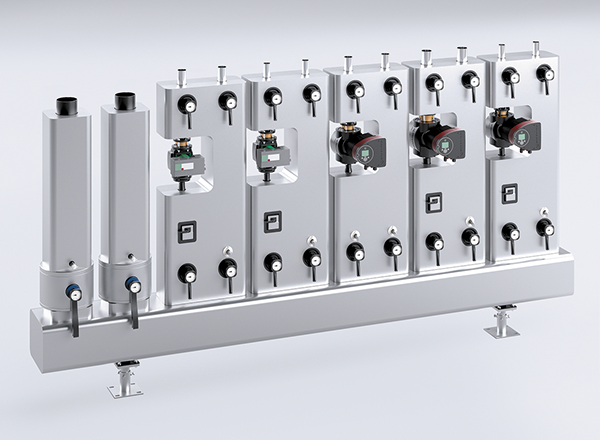

ProfiFixx s přírubovými čerpadlovými skupinami

• Kompletní čerpadlová skupina s přírubovým čerpadlem do 1600 kW.
• Předmontované topné okruhy DN 25 – DN 80, připojení zdroje DN 50 – DN 150.
• Řízené i neřízené provedení.
• Rozteč připojení 290 mm (mezi vstupy/výstupy pro daný okruh) nebo 330 mm (mezi jednotlivými topnými okruhy).
• EnEV – kompatibilní izolace v jednotném vzhledu.
• Extrémně krátké časy instalace díky předem sestavenému modulárnímu provedení.
• Nízká montážní výška je pouze 1865 mm.
• Lze použít také s technologií Sinus HydroFixx nebo tepelně oddělenými rozdělovači/sběrači.
• Použity výhradně komponenty vyrobené vysoce kvalitními dodavateli.

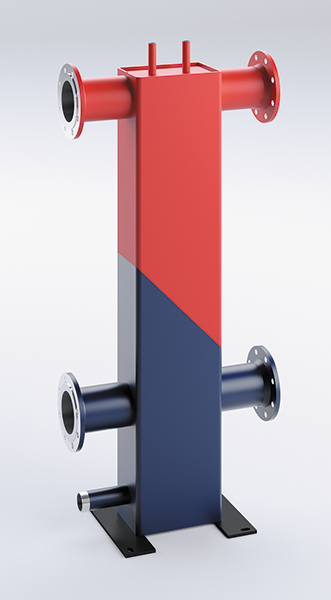

Sinus hydraulický vyrovnávač dynamických tlaků (HVDT)

HVDT zajišťuje vysoký stupeň stability v každém otopné soustavě. Odděluje primární okruh tepelných zdrojů od sekundárního okruhu, čímž se dosahuje konstantní funkčnosti ve všech provozních stavech. Dokonce i menší chyby v dimenzování mohou být kompenzovány vložením HVDT do soustavy.

Zřejmé výhody:

• Optimální hydraulické oddělení primárního a sekundárního okruhu.
• Žádné hydraulické problémy v případě několika topných okruhů.
• Vysoký stupeň stability celé otopné soustavy.
• Čtyři boční vstupy pro připojení spotřebičů a zdrojů tepla.
• Návarky pro odvzdušnění, vypouštění a teplotní ­čidla.
• Podstavec pro připevnění k podlaze.
• V malém provedení možnost dodávky v sadě vč. izolace.
• Tlakově odzkoušeno a připraveno z výroby
• Provozní tlak max. 6 barů, provozní teplota max. 110 °C.

PROSINUS – online konfigurátor produktů Sinus

• Možnost individuálně navrhnout jednotlivé produkty Sinus.
• Online – přístup do vytvořených projektů z jakéhokoliv počítače.
• Individuální, trojrozměrné plánování.
• Exportní formát DXF kompatibilní s aplikací AutoCAD.
• Možnost využít podrobných textů do technických zpráv a výkazů.
