Novinka: otočné separátory

16.03.2020 Firma: REFLEX CZ, s.r.o. Časopis: 1/2020

Otočné mosadzné separátory Exvoid, Exdirt a Extwin

– Otočné pre inštaláciu v ľubovoľnej polohe na zvislé, vodorovné aj šikmé potrubie
– Úspora miesta a rýchla inštalácia aj v existujúcich systémoch
– Exdirt a Extwin s novým vysoko výkonným magnetom Exferro Easy Clip pre optimálne odlúčenie magnetických častí

Image 1Obr. 1 • Otočné mosadzné separátory Exvoid, Exdirt a Extwin

Základné informácie

Poruchy vo vykurovacích sústavách závisia od mnohých faktorov. Vzduch, mikrobubliny, nečistoty a kal môžu do značnej miery narušiť správne funkcie. Znižujú účinnosť prenosu energie a zvyšujú riziko korózie. To následne vedie k ďalšiemu poškodeniu sústavy, k poškodeniu drahých systémových komponentov alebo dokonca aj k úplnému zlyhaniu.

Voda ako jedna z najdôležitejších zložiek systému by preto nemala obsahovať cudzie látky. Odlučovače ­Reflex odstraňujú vzduchové mikrobubliny, nečistoty a častice kalu spoľahlivo zo sústavy. Výsledok: lepšia bezpečnosť systému, dlhšia životnosť, menej údržby a efektívnejší prenos energie v celej sústave.

Exvoid

Separátor vzduchu a mikrobublín. Mikrobubliny vznikajú v sústavách vykurovania, chladenia aj solárnych systémoch v miestach s rastúcou teplotou a s klesajúcim tlakom. Ak mikrobubliny zostanú v sústave, budú sa hromadiť v miestach s nízkymi prietokmi a budú vytvárať väčšie plynové a vzduchové vankúše. Zabránenie ich vzniku pomáha chrániť sústavu pred poruchami.

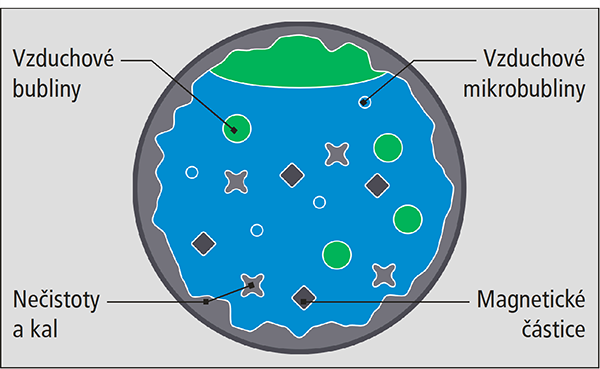

Image 2Obr. 2 • Prierez potrubím s uvoľneným vzduchom a kalom

Extwin

Kombinovaný separátor mikrobublín, nečistôt a kalu. Extwin kombinuje funkcie separátorov Exdirt a Exvoid v jedinom kompaktnom prevedení, ktoré odstraňuje vzduchové bubliny, mikrobubliny, nečistoty a kal zo sústavy súčasne.

Exdirt

Separátor nečistôt a kalu. Nečistoty a kal vznikajú koróznymi procesmi, v starom alebo zle čistenom potrubí, dostávajú sa do sústavy cez plniacu a doplňovaciu vodu alebo vznikajú vo forme vodného kameňa (v závislosti na teplote a stupňa tvrdosti). Častice nečistôt sa usadzujú vnútri potrubí, kde dochádza k zúženiu prierezu. Následne pôsobia ako izolačná vrstva a zvyšujú tlakovú stratu, ktorá musí byť kompenzovaná zvýšeným výkonom čerpadla. Okrem toho môžu uvoľnené častice a uvoľňujúce sa usadeniny poškodiť časti systému, ako sú ventily a čerpadlá. Separátory nečistôt a kalov sa používajú vo vratnom potrubí pred zdrojom tepla a zabraňujú tak prenosu nečistôt a usadzovaniu v kotlovom telese a sústave.

Exferro Easy Clip

Odlučovanie magnetických nečistôt. Sústavy s veľkým množstvom kovových a oceľových komponentov sú vystavené konštantnému vplyvu korózie. Vzniknutý magnetit je možné účinne odlúčiť magnetom Exferro Easy Clip pri separátoroch Exdirt a Extwin.

Výhody

  • Spoľahlivo odstráni rušivé faktory bez prívodu energie
  • Podporujú správne fungovanie zdrojov tepla, termostatických ventilov, čerpadiel atď. a znižujú dlhodobé riziko závad a porúch.
  • Trvale optimalizujú výkon zdroja vykurovania a chladenia
  • Údržbu a odstraňovanie kalu v separátoroch Exdirt a Extwin je možné prevádzať vo veľmi krátkom čase bez prerušenia prevádzky
  • Vysoko výkonný nasadzovací magnet Exferro Easy Clip pre optimalizáciu odlučovania feromagnetických častíc, ako je magnetit, je súčasťou dodávky separátorov Exdirt a Extwin

Pripojenie otočných separátorov umožňuje ich otáčanie o 360° a preto je vhodné pre rôzne montážne polohy, ako napr. šikmé, vodorovné a zvislé potrubia.

Pripojenie je možné upraviť ručne a umožňuje rýchlu inštaláciu do existujúcich aj nových systémov.

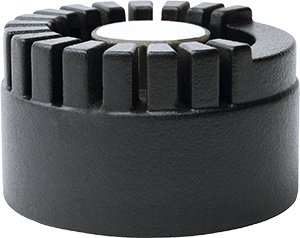

Novinka: Exferro Easy Clip vysoko výkonný magnet

Všetky mosadzné separátory Exdirt a Extwin sú vybavené vysoko výkonným nasadzovacím magnetom. Neodymový magnet s prídržnou silou 14,4 kg a osovým vyrovnaním sa jednoducho nasadí zo spodnej strany.

Image 3Obr. 3 •

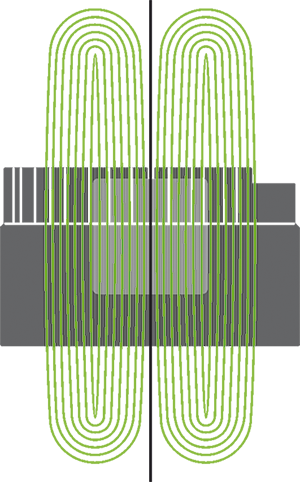

Intenzita magnetického poľa Exferro Easy Clip

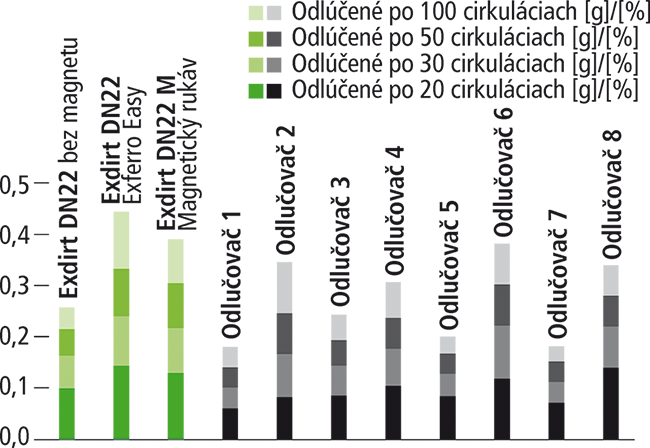

Magnetické pole intenzívne pôsobí na kvapalinu v separátore a umožňuje optimálne odlúčenie feromagnetických častíc nečistôt.

Image 4Obr. 4 •

Image 5Obr. 5 •Prierez potrubím s uvoľneným vzduchom a kalom

Inštalácia

Exvoid separátor mikrobublín

V sústave vykurovania sa inštaluje na výstupe zo zdroja tepla, v sústave chladenia sa inštaluje vo vratnom potrubí pred zdrojom chladu.

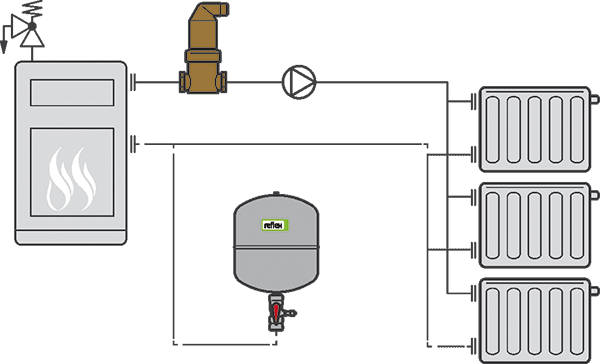

Image 6Obr. 6 • Exvoid separátor v sústave vykurovania

Exdirt separátor nečistôt a kalov

V sústavách vykurovania aj chladenia sa inštaluje do vratného potrubia pred zdroj tepla (chladu). Tým chráni citlivé súčasti zdrojov tepla (chladu), výmenníky tepla a obehové čerpadlá pred znečistením.

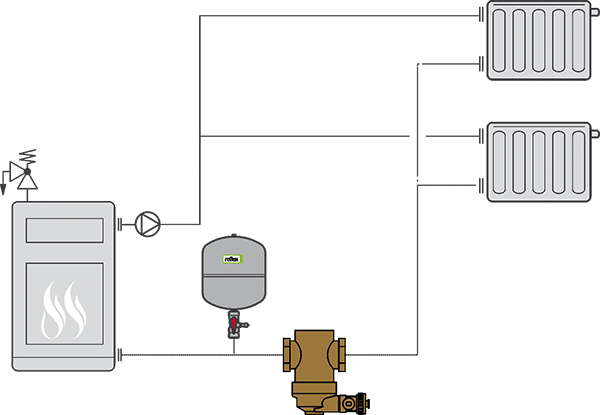

Image 7Obr. 7 • Exdirt separátor v sústave

Extwin kombinovaný separátor mikrobublín, nečistôt a kalov

V sústavách vykurovania jeho umiestnenie záleží na hlavnej funkcii: Ak je uprednostňované odlučovanie mikrobublín, je Extwin inštalovaný do výstupného potrubia zo zdroja tepla. Ak sa uprednostňuje odlučovanie nečistôt a kalov, Extwin sa inštaluje do vratného potrubia pred zdrojom. V sústavách chladenia sa inštaluje vždy do vratného potrubia pred zdroj chladu.

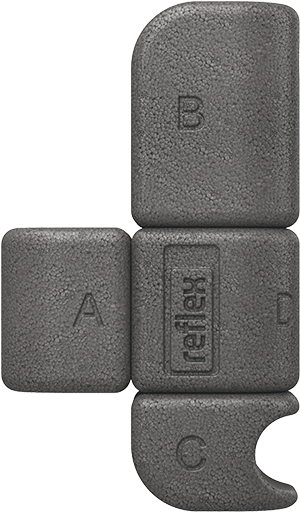

Exiso Twist tepelná izolácia

  • Tepelné izolácie Exiso Twist 22-1" a Exiso Twist 1 1/4 a 1 1/2 sú k dispozícii na vyžiadanie, skladajú sa z teplotne stabilných, tvarovo prispôsobivých polo­škrupín vyrobených z expandovaného polypropylénu (EPP).
  • Tepelná vodivosť 0,035 W·m–1·K–1 (10 °C)
  • Použitie pre teploty do 110 °C
  • Trieda požiarnej ochrany B2 podľa DIN 4102 a E dľa EN 13501-1
  • Modulárny design pre použitie s každým separátorom Exdirt, Exvoid a Extwin 22 mm až 1", 1 1/4 a 1 1/2

Image 8Obr. 8 •


Viac na: www.reflexsk.sk
REFLEX SK, s. r. o., Bernolákova 6088/14, 036 01 Martin, Tel.: +421 43 423 0983, reflex@reflexsk.sk
