Nové elektrotermické pohony Siemens

měření a regulace

Společnost Siemens uvedla na trh nové termické pohony STA..3.. a STP..3.., které nahradily původní typy termických pohonů STA21(71).., STP21(71).. a STS61..

Pohony řady STA..3.. jsou určeny pro ovládání radiátorových ventilů VDN.., VEN.., minikombiventilů VPD.. a VPE.., kombiventilů VPP46.. a VPI46.. (DN10 a DN15) a zónových ventilů V.I46.. zatímco pohony STP..3.. jsou určeny pro ovládání malých ventilů V.P47.. (Obr. 1 a Tab. 1).

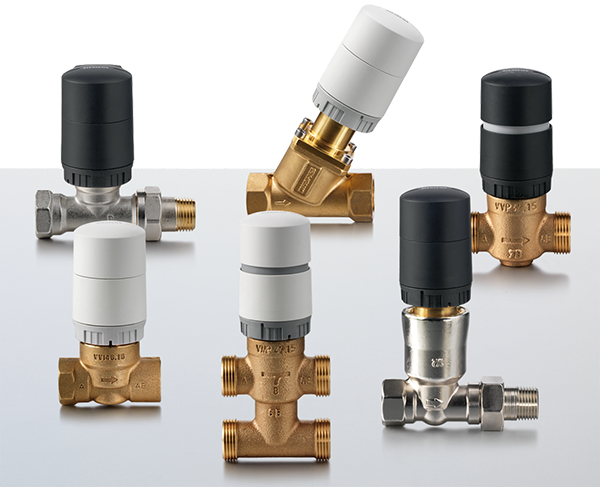

Obr. 1 •

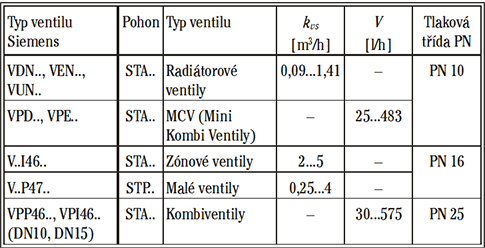

Tab. 1 • Kombinace přístrojů

Podle typů mají pohony napájecí napětí AC 230 V nebo AC/DC 24 V nebo AC 24 V, 2-bodový řídicí signál, PDM nebo DC 0…10 V a doby přeběhu 30, 210 nebo 270 s, připojovací kabely 1 m, příp. 2 m. Všechny technické informace lze nalézt v katalogovém listě 4884.

Všechny uvedené kombinace ventilů s příslušnými připojenými pohony bez napětí jsou v přímém směru uzavřeny (Tab. 2) a jsou určeny pro regulaci koncových jednotek na straně vody, topných a chladicích zón. Díky nové kompaktní konstrukci jsou zvláště vhodné pro užití ve stísněných prostorách (například v aplikacích podlahového vytápění, typy STA73HD a STA23HD s připojovacím kabelem 0,8m a ovládací silou 90 N). Mohou být montovány do jakékoli pozice (dokonce i „vzhůru nohama“) a vždy splňují požadavky na třídu ochrany IP54 (ochrana proti nebezpečnému dotyku, prachu a stříkající vodě). Provoz je bezhlučný.

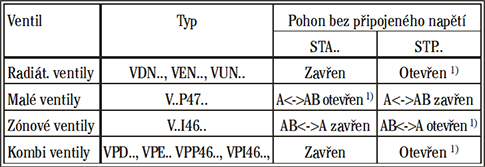

Tab. 2 Odezva ventilu na pohon bez připojeného napětí; 1) Regulátor musí podporovat kombinaci pohonu s normálně otevřeným ventilem (NO).

Nové termické pohony jsou díky své kompatibilitě se stávajícími ventily Siemens a s užitím adaptérů i s ventily jiných výrobců ideální pro renovace a modernizace. Pohony jsou zkonstruovány tak, že s použitím pouze několika adaptérů jsou kompatibilní s většinou široce používaných ventilů distributorů podlahového vytápění.

Inovativní koncept ovládání s adaptací zavírací dimenze vytváří ideální kombinaci ventil-pohon. Díky adaptaci zavírací dimenze již nemají nové pohony jalový zdvih. Jalový zdvih vzniká v případě, kdy je zdvih vřetene pohonu nepřesně uzpůsoben ke zdvihu vřetene ventilu, a proto mezi nimi vzniká mezera. Zdvih naprázdno vede k nepřesné regulaci (oscilacím), ztrátám energie a ke znatelné ztrátě komfortu.

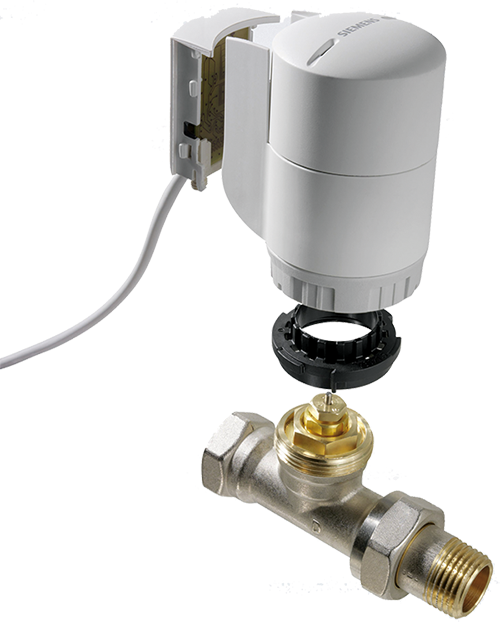

V portfoliu společnosti Siemens jsou obsaženy také pohony pro paralelní provoz i při řídicím signálu PDM nebo on/off. Verze pohonů ST../00 bez připojovacího kabelu s možností volby kabelů různých délek od 0,8 do 15 m. K dispozici jsou rozsáhlé řady kabelů bez obsahu halogenů, které jsou obvykle požadovány ve veřejných budovách, dále kabely s pomocným kontaktem pro případ, kdy je požadován signál zpětné vazby, dále připojovací kabely s modulem DC 0...10 V a kabely s LED indikací napájení. Všechny kabely jsou vybaveny zásuvným spojením pro připojení k pohonu, což usnadňuje rychlou a snadnou montáž, kterou lze provést ručním utažením kluzné objímky s bajonetovým úchytem na ventil a poté rovněž ručním utažením pohonu na ventil s objímkou až do druhého kliknutí (viz obr. 2).

Obr. 2 •

V nabídce jsou pohony ve standardním provedení (bílá verze s integrovaným kabelem) a také modulární verze, která zákazníkům umožňuje volit mezi bílým a černým provedením. K pohonům lze objednat volitelnou ochranu proti nedovolené demontáži.

Více informací o nových elektrotermických pohonech Siemens naleznete na www.siemens.cz/ventily
