Boj se vzduchem v otopných a chladicích soustavách – pokračování z č. 8/2016 a 1/2017

otopné soustavy

otopná tělesa

potrubí a armatury

teplonosné látky

Jak tedy dostaneme plyny z otopné soustavy ven?

Na závěr malé shrnutí možností, jak účinně s plyny v soustavách bojovat.

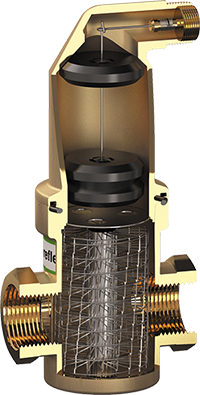

Odlučování mikrobubinek

Volné plynové bublinky při oběhu zapříčiňují hluk, brání cirkulaci teplonosné látky, rozrušují usazeniny v potrubí a narušují tak bezvadnou funkci soustav, které jsou naplněny vodou či směsí vody s glykolem. Armatury Exvoid A se ideálně hodí pro soustavy s malou statickou výškou. Umisťují se na výstupní větev v bezprostřední blízkosti zdroje tepla, v případech půdních kotelen nebo technologických center umístěných ve vyšších podlažích, v nejvyšších bodech, a ve všech místech, v nichž může dojít v důsledku poklesu tlaku a termického odplynění ke vzniku a hromadění volných plynových bublin. Mikrobubliny jsou unášené proudem, v tělese odlučovače dojde ke snížení rychlosti průtoku a současně se proud oběhové vody vede přes speciální drátěné pletivo. Výsledkem je vznik mírných turbulencí, bubliny narážejí na pletivo, spojují se, odpoutávají od proudu a přitom vnitřní vestavba podporuje jejich přirozený pohyb vzhůru. Přes odvzdušňovací díl v horní části tělesa odlučovače se ze soustavy odstraní.

Od roku 1995 firma Reflex, ve spolupráci s Technickou univerzitou v Drážďanech, zkoumala problematiku přítomnosti vzduchu v otopných soustavách s cílem hledat její příčiny a najít řešení.

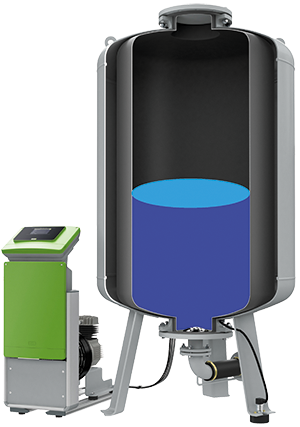

Výsledkem je řada expanzních automatů

Variomat

s těmito základními funkcemi: udržování tlaku, odplyňování a doplňování.

Udržování tlaku znamená:

• mít v soustavě konstantní tlak v rozmezí 0,4 baru mezi p_a (počáteční tlak = tlak při spuštění čerpadla) a p_e (konečný tlak = tlak otevření přepouštěcí armatury).
• zamezení vzniku podtlaku a tím přímému nasávání vzduchu do soustavy

Variomat: nastavovací hodnota

p₀ = p_st (bar) + 0,2 bar

potom pracuje v rozmezí p₀ + 0,3 baru (počáteční tlak p_a) a + 0,4 bar (konečný tlak p_e)

Odplyňování znamená:

• odstranit při procesu plnění do soustavy „zavlečený“ vzduch a uvolněné plyny.
• odstranit plyny, které se během provozu trvale dostávají do otopné soustavy difuzí pro plyny propustnými díly (těsněními, hadicemi, trubkami z plastických hmot a podob.)

Doplňování znamená:

• doplnit objem vody ztracený odvedením uvolněného vzduchu
• automaticky doplnit drobné ztráty soustavy

a řada doplňovacích a odplyňovacích automatů

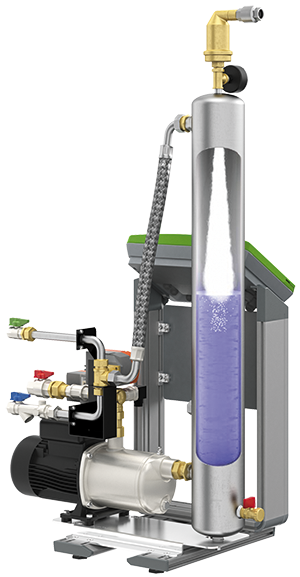

Servitec

Servitec přepouští vodu ze soustavy do podtlakové trubky a zpět v závislosti na nastaveném režimu odplyňování. Odplyňovací trubka Servitecu je místo, kde se dosahuje téměř vakua. Podtlak v trubce je vytvářen dýzou rozprašující nastřikovanou vodu a dimenzovanou tak, že čerpadlu „nestačí“. Ve vakuu je rozpustnost plynů ve vodě téměř nulová. Při dosažení dolní hladiny čerpadlo vypne, hladina v trubce začne stoupat a vytlačí uvolněný plyn přes speciální armaturu do atmosféry. Servitec dokáže snížit obsah rozpuštěných plynů v soustavě cca na 3 mg/litr. To výrazně minimalizuje škody, působené plyny v otopných soustavách.

Velice důležité je to, že Servitecem můžeme soustavu již plnit a odstranit tak asi 80 % obsahu dusíku a kyslíku, obsaženého v povrchové vodě za barometrického tlaku. Rovněž všechna doplňovací voda projde tímto podtlakovým odplyněním.

Toto zařízení může spolupracovat s jakýmkoli zdrojem udržování tlaku v soustavě a je velice vhodné pro rekonstrukce soustav a pro soustavy, kde jsou problémy se zavzdušňováním. Standardní zařízení jsou do objemu soustavy 200 m^{3, větší soustavy řešíme individuálně.}

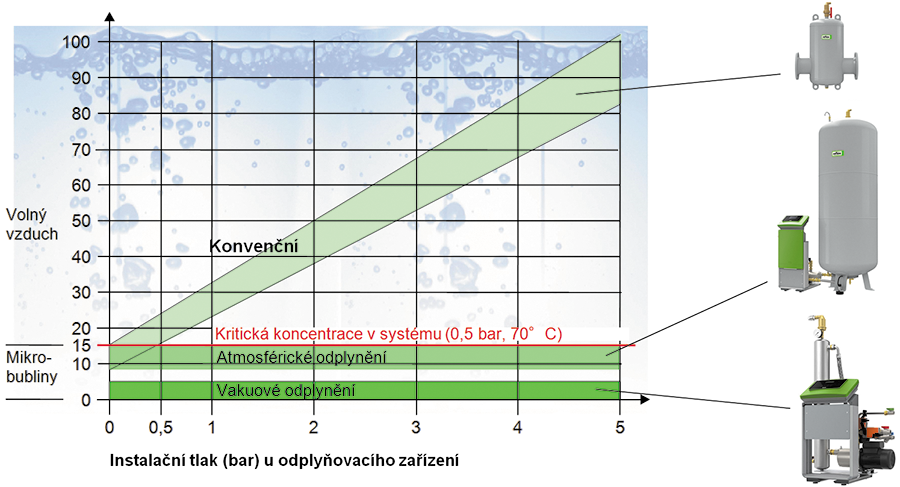

Porovnání rozdílných systémů odplyňování

Porovnání různých systémů odplyňování při teplotě teplonosné látky do 50 °C.

Srovnání na obrázku nám jasně ukazuje, že jedině odplyňování za barometrického tlaku nebo za podtlaku je ta správná cesta v našem boji se „vzduchem“ v otopných soustavách.
