Zplynovací kotle na hnědé uhlí (dřevo)

kotle a kotelny

Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (zátop), na principu generátorového zplynování s použitím odtahového ventilátoru, který odsává spaliny z kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o síle 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

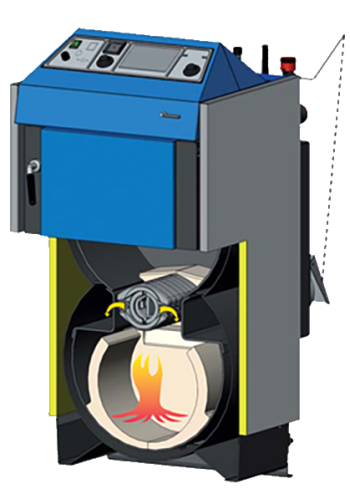

Obr. 1 •

Výhody zplynovacích kotlů na uhlí ATMOS

• Možnost spalovat kvalitně hnědé uhlí a dřevo jako náhradní palivo
• Velký zásobník paliva = dlouhá doba hoření
• Vysoká účinnost 81 až 88 % dle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
• Ekologicky šetrnější spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
• Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat
• Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x/ týden, u uhlí 1x/ denně)
• Snadné čištění – (C25ST, C32ST, C50S – kotle s trubkovnicí)
• Malé rozměry a nízká hmotnost
• Možnost volby dvířek levá/pravá
• Vysoká kvalita

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.

Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které sníží spotřebu paliva a zvýší komfort vytápění.

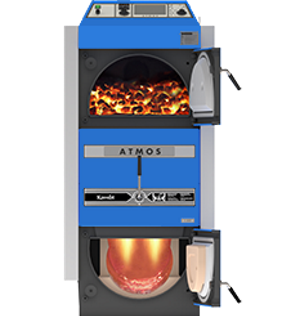

Obr. 2 • ATMOS Kombi AC25S

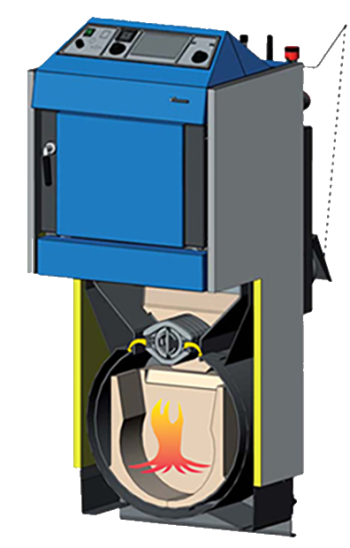

Obr. 3 • ATMOS Kombi kotel na hnědé uhlí C18S

Schéma zapojení

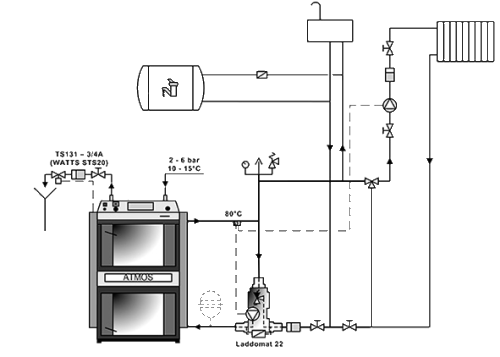

Obr. 4 • Schéma zapojení kotle s Laddomatem 22 bez akumulačních nádrží

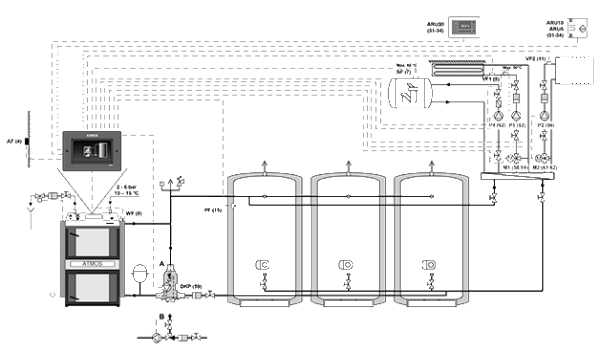

Obr. 5 • Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi

Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124. Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.

Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
