Dávkovací čerpadlo MEMDOS MR

čerpadla

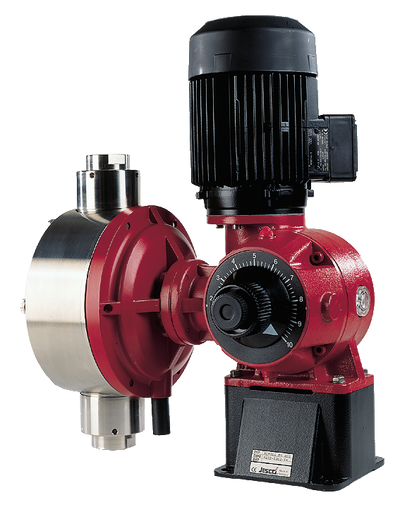

Membránová dávkovací čerpadla série MEMDOS MR jsou navržena pro široké spektrum použití v oblasti dávkovací techniky a tudíž se nejvíce využívají jak v průmyslu, tak také v technologiích výrobních procesů a zvláště pak v úpravnách vody a při čištění odpadových vod. Tato membránová dávkovací čerpadla jsou bezúkapová.

Ve standardním provedení jsou tato dávkovací čerpadla s levostranným uspořádáním dávkovací hlavy. Typové označení MR…L. Na přání se tato dávkovací čerpadla také dodávají s pravostranným uspořádáním dávkovací hlavy. Typové označení MR…R
Dvoustupňová dávkovací čerpadla se dodávají s různými kombinacemi dávkovacích hlav, které jsou uvedeny v následujících tabulkách. Dávkovací hlavy jsou uspořádány diagonálně. Typové označení ZMR…R
Výkon motoru dvoustupňového čerpadla je stejný jako u motoru jednostupňového čerpadla, poněvadž membrány pracují dvojčinně.

Dávkovací hlava

Dávkovací hlavy se dodávají v provedení z polypropylénu a ušlechtilé oceli. Jiné materiály se dodávají na přání.

Sací a výtlačné ventily jsou až do modelu MR 290 v provedení jako dvojité kulové ventily. U větších dávkovacích čerpadel jsou to pružinové ventily s plochým sedlem. Pro viskózní média od hodnoty asi 400 mPas se pro sací i výtlačné vedení nejčastěji používají jednoduché kulové ventily. Otevírací tlak ventilu činí asi 0,1 bar.

Oddělovací komora

Membránové příruby jsou uspořádány tak, že v případě natržení membrány z důvodů opotřebení nemůže dopravované médium nekontrolovaně uniknout z čerpadla anebo proniknout do převodovky. Případný únik je nasměrován dolů a odveden drenážní trubičkou. Membránové příruby rovněž zajišťují funkci oddělovací komory a jsou chráněny vůči agresivním kapalinám pomocí práškově naneseného povlaku z epoxidové pryskyřice.

Případný únik je ohlášen pomocí únikové sondy, přičemž tento signál zajistí vypnutí čerpadla.

Pohon

Převodovka zahrnuje šnekový pohon s olejovou lázní. Zdvih je zajišťován výstředníkem a odpruženým zdvihátkem s pohybem tam a zpět, na němž je upevněna vlastní membrána. Dávkovací zdvih je vyvozen pomocí axiální síly výstředníku a sací zdvih pomocí navrácení pružiny do původní polohy. Nastavení délky zdvihu se provádí ručním vymezením chodu zdvihátka pomocí přestavitelné excentrické vačky, která působí jako doraz.

Délka zdvihu, která určuje dávkované množství, se může přestavovat ručně během provozu v rozmezí 0 až 100%.

Příklad instalace

Legenda 1 - dávkovací čerpadlo MEMDOS MR, 2 - sací vedení, 3 - elektrické míchání, 4 - zásobník, 5 - přepadový ventil, 6 - membránový uzavírací ventil, 7 - vstřikovač, 8 - tlumič pulzů, 9 - spínací skříňka
