Termostatické hlavice a armatury pro otopná tělesa
Pestrost a konstrukční provedení armatur a termostatických hlavic Oventrop splňují technické požadavky, které mají na armatury velkoobchody, instalatéři i projektanti.

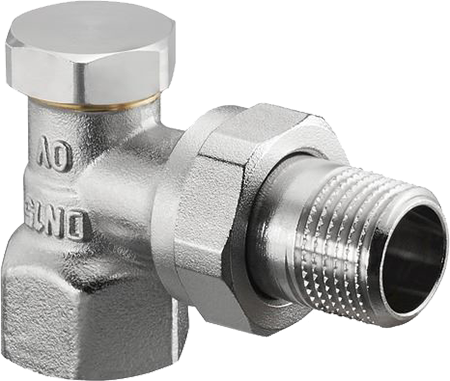

Termostatické ventily
Termostatické ventily Oventrop konstrukčních řad „A, AV 9, RF a AF“ jsou úředně osvědčeny a odpovídají:
- normě DIN EN 215 (reg. č. 011-6T0002)
- požadavkům německého úřadu Bundesamtes für Wehrtechnik und Beschaffung (BWB)
- doporučením spolkového ministra pro území plánování stavebnictví a městskou výstavbu (HTV)
- požadavkům BaguV (Bundesverband der gesetzlichen Unfallversicherungsträger der öffentlichen Hand e.V.)

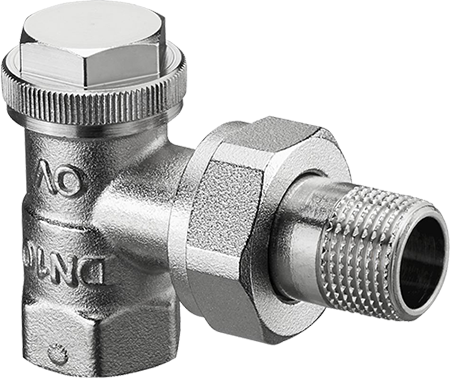

„AV 9 / RFV 9“ s přednastavením
Ventily jsou vybaveny plynulou přednastavitelnou ventilovou vložkou a umožňují tak přizpůsobení přesným
požadovaným průtokům.
Ventily se používají ve dvoutrubkových topných systémech s normálním rozložením teploty.

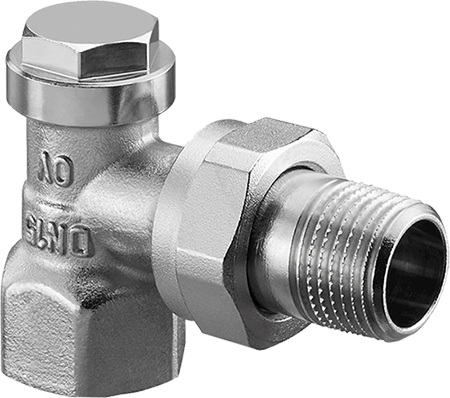

Ventily „AQ“ s „Q-Tech“
Termostatické ventily „AQ“omezují průtok na přednastavenou hodnotu.
Není zapotřebí výpočet přednastavení, postačí pouze informace o průtoku/výkonu otopného tělesa. Jakmile
je nastaven správný výkon spotřebiče, ventil řídí průtok. Systém lze snadno upravit hydraulicky. Ventily
"AQ" jsou kombinací termostatického ventilu a regulátoru průtoku řízeného membránou. Žádaná hodnota
je nastavena pomocí klíče pro přednastavení.
Termostatické hlavice

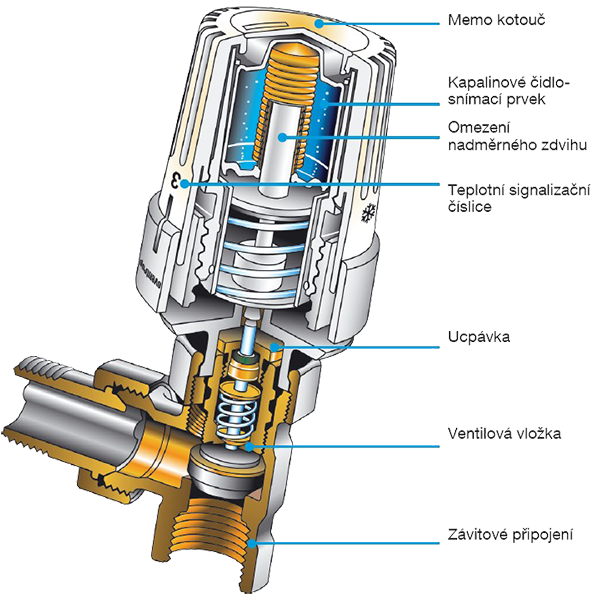

Čidlo termostatických hlavic se skládá z kovového pouzdra naplněného tekutinou, v němž je uložen vlnovec s táhlem (vlnitá trubka), které vyčnívá ven. Při změně teploty se mění hodnota objemu kapaliny. To má za následek změnu délky vlnovce. Tím je ventil prostřednictvím táhla uzavírán nebo otevírán.
Typy hlavic, např.:

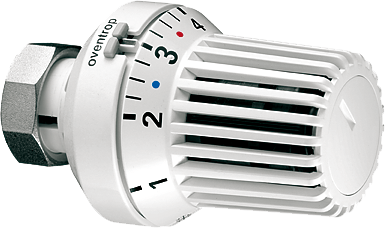

Závitové připojení M 30 x 1,5

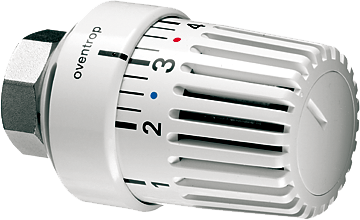

Uni LH, Uni XH
– rozsah nastavení je možno omezit nebo blokovat pomocí omezovacích prvků. Termostatické hlavice mají
hmatovou pomůcku pro zrakově postižené, zvolené nastavení lze vyznačit na Memo kotouči

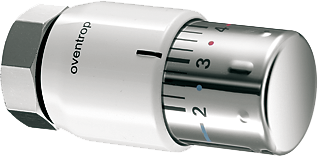

Uni SH
– designová termostatické hlavice, možnost přizpůsobení vzhledu pomocí SH-Cap designovými krytkami

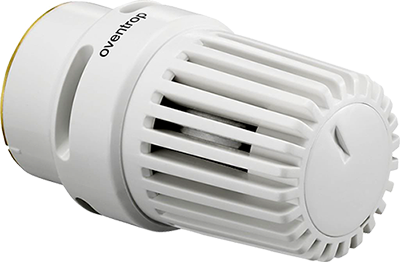

Uni LHB
– model pro veřejné prostory, se zabudovanou pojistkou proti odcizení a zvýšenou odolností
(zatížení do 100 kg). Rozsah nastavení termostatické hlavice je zakrytý.
Závitové připojení M 30 x 1
Uni L
– s kapalinovým čidlem, rozsah nastavení lze omezit nebo blokovat pomocí omezovacích prvků, Memo
kotouč, ochrana proti zamrznutí
Mnohem více typů hlavic naleznete na našich internetových stránkách www.oventrop.cz
Šroubení

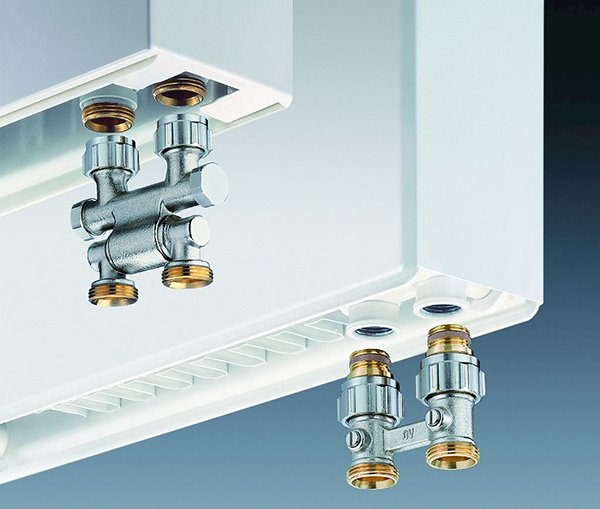

Pro spodní připojení potrubí na otopná tělesa se zabudovanými ventilovými soupravami a na otopná
tělesa s konvenčním ventilovým připojením nabízí Oventrop různá šroubení s proporcionálním jemným
nastavením pro použití v teplovodních soustavách ústředního vytápění.
Šroubení Oventrop se připojují pod zabudované ventilové soupravy nebo do zpátečky otopného tělesa. Umožňují
demontáž otopného tělesa bez vypouštění soustavy.
Provedení:
Combi 4
– s reprodukovatelným přednastavením, uzavíráním, pro napouštění a vypouštění otopného tělesa
Combi 3
– s přednastavením, uzavíráním, pro napouštění a vypouštění otopného tělesa
Combi 2
– s přednastavením, uzavíráním otopného tělesa

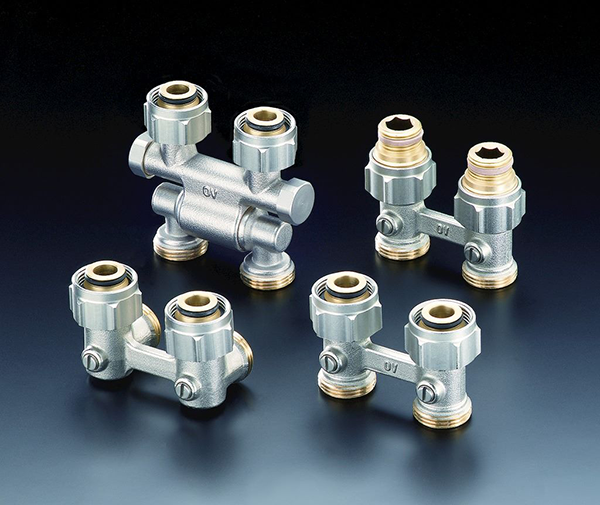

Multiflex
– pomocí programu šroubení „Multiflex“ mohou být spolehlivě připojena otopná tělesa se zabudovanými ventilovými soupravami na potrubí „Copipe“.
Provedení:
ZB-šroubení (dvoutrubkový blok)
CEW-šroubení (Combi-jednotrubkové, tovární nastavení 35%, možnost přepínání na dvoutrubkový provoz)
ZBU-šroubení (dvoutrubkový blok, možnost přepínání na jednotrubkový provoz)
Výhody
- široké možnosti pro připojení otopných těles se zabudovanými ventilovými soupravami na potrubí
- šroubení s možností uzavírání, přednastavení, vypouštění a napouštění
- možnost instalace v jednotrubkovém nebo dvoutrubkovém provozu (ZBU)
- tolerance v připojovacích rozměrech přívodu a zpátečky zabraňují pnutí ve spoji
- vysoká bezpečnost daná měkkým těsněním na otopné těleso
- přesné nastavení podílu průtoku otopným tělesem pomocí obtokového šroubu ve zkratu
- vysoké hodnoty průtoku u ZB-uzavíracího šroubení a ZB-uzavíracího úhlového šroubení ve spojení s termostatickými hlavicemi Oventrop při proporcionální odchylce 2 K
