Servopohony Acvatix nové generace

měření a regulace

Společnost Siemens, divize Building Technologies rozšiřuje portfólio svých výrobků o novou generaci otočných servopohonů produktové řady Acvatix. Komplexní řada pohonů doplněná o nové modely nyní pokrývá všechny typy aplikací, které se vyskytují v zařízeních HVAC.

V nabídce jsou následující typy pohonů SAL...:

• SAL31.00T10 – napájení AC 230vV, 3bodový řídicí signál,
  doba přeběhu 120 s
• SAL31.03T10 – napájení AC 230 V, 3bodový řídicí signál,
  doba přeběhu 30 s
• SAL61.00T10 – napájení AC/DC 24 V, řídicí signál DC 0...10 V
  nebo 4...20 mA nebo 0...1000 W,
  doba přeběhu 120 s
• SAL61.03T10 – napájení AC/DC 24 V, řídicí signál DC 0...10 V
  nebo 4...20 mA nebo 0...1000 W,
  doba přeběhu 30 s
• SAL81.00T10 – napájení AC/DC 24 V, 3bodový řídicí signál,
  doba přeběhu 120 s
• SAL81.03T10 – napájení AC/DC 24 V, 3bodový řídicí signál,
  doba přeběhu 30 s

Všechny otočné pohony řady SAL...T10 s krouticím momentem 10 Nm a s úhlem natočení 90 °, které byly uvedeny na český trh v červenci 2011, jsou určeny pro ovládání trojcestných směšovacích kohoutů Siemens, typ VBF21 (DN65 až DN150) s užitím adaptéru ASK31N a pro ovládání škrticích klapek Siemens, typ VKF41 (DN40 až DN200) s užitím adaptéru ASK33N.

Nové otočné pohony SAL... nahrazují původní pohony SQL33.00, SQL33.03 a SQL83.00, které spolu s příslušnými adaptéry ASK31 a ASK33 budou v nabídce do konce března 2012.

Elektrické pohony řady SAL...T10 mají mnoho předností

Jednoduché elektrické připojení

Jednoduché, rychlé a bezpečné připojení vodičů napájení a řídicího signálu, které je usnadněno maximalizováním ze tří stran přístupného prostoru pro připojení vodičů s “push-in” svorkovnicí s označením svorek. Díky velkému prostoru pro připojení není třeba vodiče ohýbat.

Ruční ovládání a automatický režim

Pohon lze lehce ovládat jednou rukou stlačením kola ručního ovládání a jeho následným otáčením. Ochrana proti přetížení zabraňuje poškození pohonu. Nastavení žádaného natočení regulačního zvonu (u kohoutů VBF21..) nebo regulačního disku (u klapek VKF41..) lze zajistit vysunutím kluzného přepínače. Po resetování kluzného přepínače se ruční ovládání změní na automatický režim. Otáčení kola v automatickém režimu signalizuje provozní režim. Spolu s ručním ovládáním se pohybují i oba dobře viditelné indikátory polohy.

Pohon se spojitým řídicím signálem

U pohonů SAL61.00T10 a SAL61.03T10 se spojitým řídicím signálem lze přepínači DIL zvolit typ řídicího signálu a průtokovou charakteristiku. LED dioda signalizuje provozní stav pohonu. Zkratováním kalibrační zdířky lze provést kalibarci otáčení. Funkce vynuceného řízení umožňuje nastavení trvalého otevření nebo zavření kohoutu (klapky).

Zpětná kompatibilita

Novou řadou otočných pohonů lze ovládat stávající i již nevyráběné kohouty a škrticí klapky. To je umožněno zpětnou kompatibilitou standardizovaného připojení po dobu 30 let ke všem doposud existujícím kohoutům a škrticím klapkám.

Příslušenství

K otočným pohonům SAL...T10 lze objednat maximálně 2 ks příslušenství (platí pro příslušenství v bodech 1 a 2). Množství a typ příslušenství podle katalogového listu CE1N4502cz, str. 2:

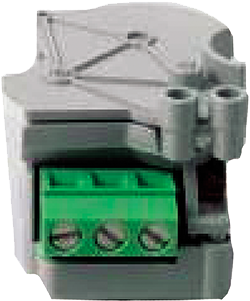

1. pomocný kontakt ASC10.51 s nastavitelnou mezí sepnutí pro všechny pohony SAL...T10


2. potenciometry ASZ7.5/... (DC 10 V, max. 4 mA) pouze pro pohony SAL31..T10 a SAL81..T10
   a) ASZ7.5/135 – 135 W
   b) ASZ7.5/200 – 200 W
   c) ASZ7.5/1000 – 1000 W


3. vyhřívání vřetene ASZ6.6 pro teploty média nižší než 0 °C
4. kryt ASK39.1 proti účinkům vlivu počasí (třída ochrany IP54 se nemění)

Pro nové otočné elektrické pohony SAL...T10 lze na adrese: www.siemens.cz/ventily nalézt katalogový list, základní technickou dokumentaci, montážní listy pro instalaci příslušenství a další technické údaje.

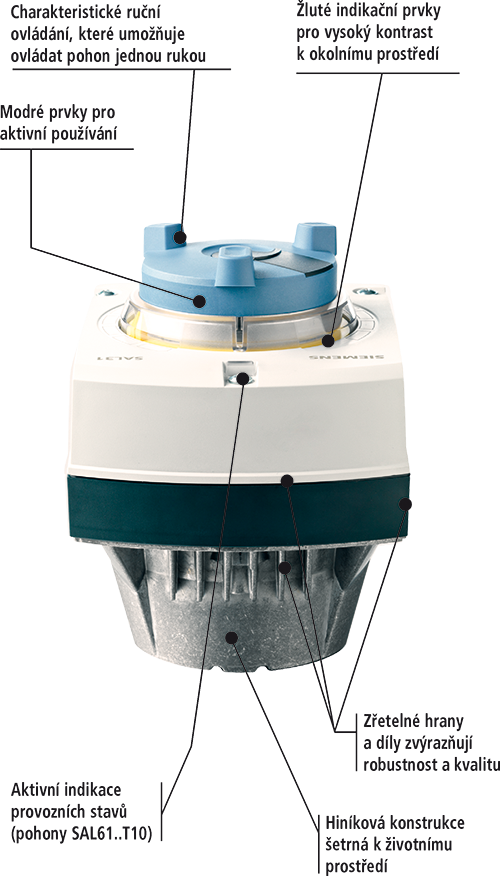

Nová konstrukce otočných pohonů SAL...T10 a základní charakteristické rysy
