Rozšířená řada kombiventilů Acvatix a elektrických pohonů společnosti Siemens

Kombiventily a pohony Acvatix významně přispívají k vyšší energetické účinnosti budov. Například zabraňují nadbytečné dodávce energie do spotřebiče a vzájemnému hydraulickému ovlivňování okruhů. Spotřeba energie, a tím i náklady, jsou nižší. Přesná regulace teploty navíc poskytuje zvýšený komfort pro uživatele budov.

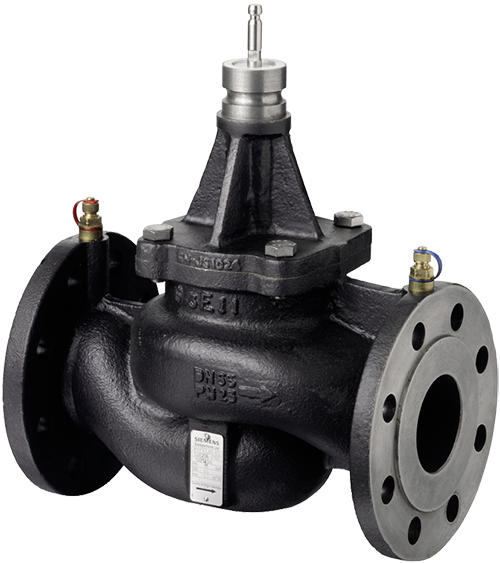

Společnost Siemens rozšířila sortiment závitových kombiventilů o přírubové provedení VPF43… (PN16) a VPF53… (PN25) ve světlostech DN50, 65 a 80 (obr. 1), které jsou vyráběny ve verzích se standardním průtokem (V₁₀₀ = 15, 25 a 34 m³/h) a s vysokým průtokem (V₁₀₀ = 25, 35 a 43 m³/h) a s dovolenou teplotou média od 1 do 120 °C s užitím v otopných, větracích a klimatizačních systémech jako regulační ventily pouze v uzavřených okruzích. Kombiventily lze použít i pro větší výměníky tepla s průtokem do 43 m³/h.

Kombiventily s lineární průtokovou charakteristikou spolehlivě fungují v rozsahu dovolených tlakových diferencí na ventilu od 35 do 600 kPa a nabízejí při projektování značnou flexibilitu použití. Velké hydraulické systémy mohou být zprovozněny bez nutnosti provádění dodatečných měření a pouze s malým úsilím při specifikaci komponentů. Výhodou je i velmi nízká netěsnost, která je 0 až 0,01 % z objemového průtoku V₁₀₀. Autorita kombiventilů VPF43.. a VPF53.. je rovna jedné a při výběru ventilu ji není potřeba počítat.

Kombiventily eliminují nadměrné, resp. nedostatečné dodávky tepelné či chladicí energie a významně tak přispívají k vyšší energetické účinnosti zařízení zejména ve velkých hydraulických systémech. Použití kombiventilů rovněž redukuje náklady při projektování, instalaci a uvádění zařízení do provozu a zvyšuje přesnost regulace za všech provozních podmínek.

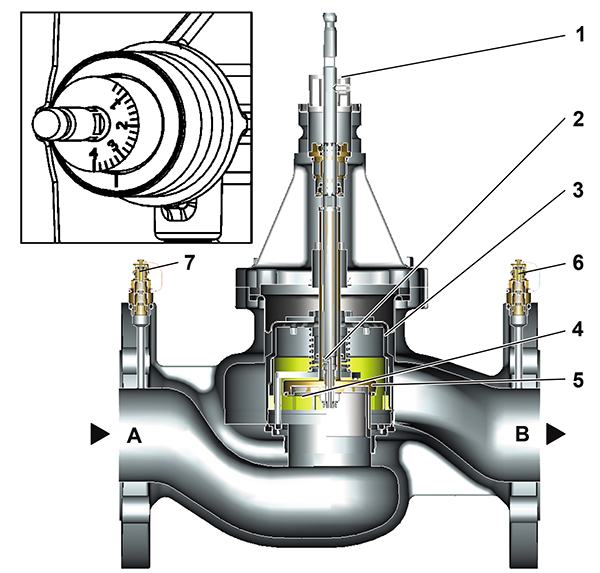

V těle kombiventilu z šedé litiny (VPF43..), a z tvárné litiny (VPF53..), je zabudováno zařízení s regulačním ventilem pro regulaci průtoku, regulátor diferenčního tlaku pro vyrovnávání tlakových odchylek v hydraulickém systému a číselník s kruhovou stupnicí pro přednastavení požadovaného průtoku (obr. 2).

Všechny kombiventily VPF43.. a VPF53.. jsou vybaveny přípojkami pro měření tlakových diferencí, které jsou umístěny na vrchní straně přírub. Jako příslušenství lze objednat elektronický manometr včetně impulzních hadiček a hrotů. Měřicí rozsah manometru je 700 kPa, max. 1000 kPa.

Vyznačený směr toku média, který znázorňuje šipka na těle ventilu, musí být dodržen (viz také tabulka s informacemi pro projektování).

1 Prstenec s číselníkem pro přednastavení požadovaného průtoku
2 Otvor pro regulátor tlakové diference je spojen s výstupním portem B
3 Regulátor tlakové diference
4 Clona s proměnlivým přednastavením průtoku
5 Regulační ventil
6 Měřicí přípojka tlaku (P/T) na výstupním portu B, modrá páska, P–
7 Měřicí přípojka tlaku (P/T) na vstupním portu A, červená páska, P+
A Vstupní port A
B Výstupní port B

Všechny uvedené kombiventily VPF.. se zdvihem 20 mm lze ovládat elektromotorickými pohony Siemens SAX..P03 a SQV91P..

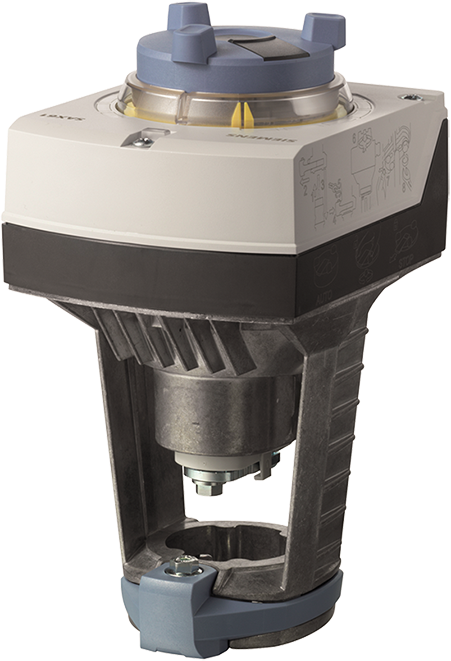

Pohony řady SAX..P03 (obr. 3) mají zdvih 20 mm, dobu přeběhu 30 s, ovládací sílu 800 N, ruční ovládání, jsou bez havarijní funkce, s indikací polohy, krytí IP54.

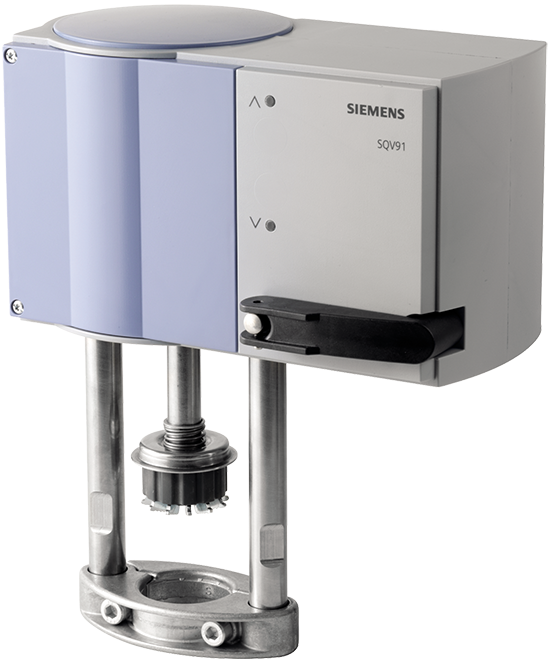

Pohony řady SQV91P.. (obr. 4), se zdvihem 20 mm, mají ovládací sílu 1100 N, ruční ovládání, havarijní funkci, indikaci stavu, indikaci směru chodu dvěma zelenými LED diodami a krytí IP66.

---

Více informací o přírubových kombiventilech a příslušných pohonech uvedených v tomto článku naleznete na adrese www.siemens.cz/ventily
