Reflex a jeho komplexní program je již dlouhá léta na špici boje se „zavzdušňováním“ otopných a chladicích soustav

Vzduch, ale přesněji plyny v0těchto soustavách, jsou nejčastější příčinou poruch cirkulace, a0tím předávání tepla, hluku a0nadměrného opotřebování všech komponentů soustav.

Vzduch v oběhové vodě soustav je bohužel skutečnost, kterou si vědomě příliš nepřipouštíme. Z tradice žijeme v přesvědčení, že prosté odvzdušnění nás problémů zbaví. Běžně používaná voda pro plnění soustavy s teplotou kolem 10 °C obsahuje víc než 22 litrů rozpuštěného vzduchu na 1 m³! Toto množství přinášíme s každým kubíkem při plnění a doplňování vody do soustavy. Tato hodnota odpovídá atmosférickému tlaku. Ve skutečnosti jsou hodnoty vyšší, vzhledem ke skutečnému tlaku v přívodním potrubí vody. Provede-li se první napuštění soustavy s objemem 10 m³, dostane se do soustavy cca 220 litrů vzduchu. Soustava se odvzdušní, avšak toto množství zůstává, protože je ve vodě rozpuštěné! Řešení je pouze jediné: zbavit vodu vzduchu a ostatních plynů!

Firma Reflex, na základě výzkumu při vývoji svých zařízení a dlouholetých zkušeností s efektivitou jejich provozu, nabízí možnost účinně s plyny v soustavách bojovat pomocí expanzních a odplyňovacích automatů:

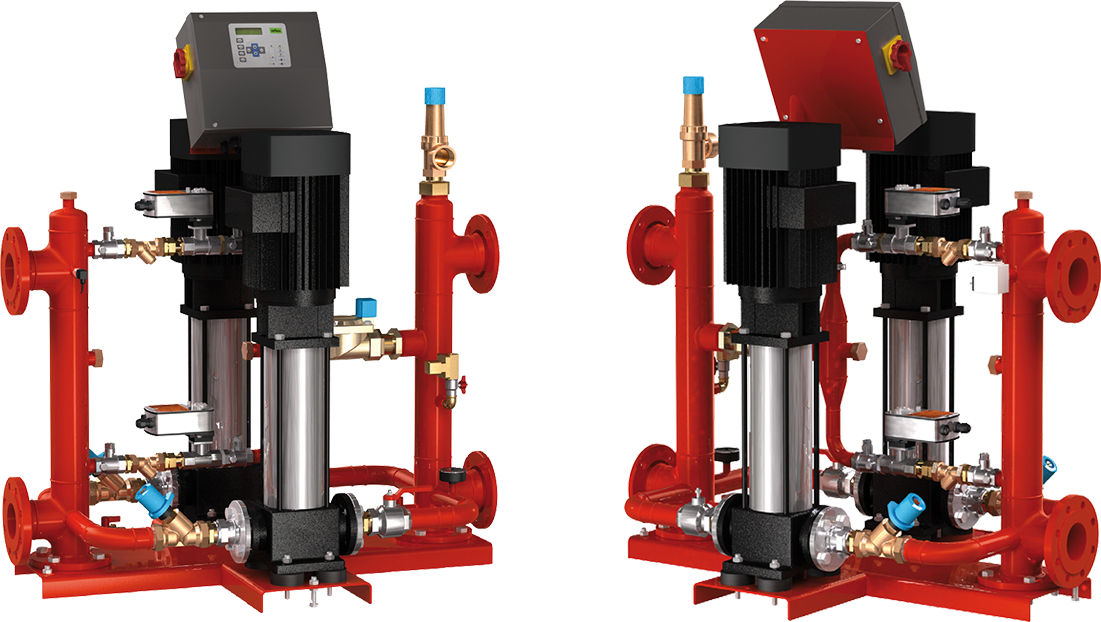

Čerpadlové expanzní automaty Variomat a Gigamat

s těmito základními funkcemi: udržování tlaku, odplyňování a doplňování.

Udržování tlaku znamená:

• mít v soustavě konstantní tlak v rozmezí 0,4 bar
• zamezení vzniku podtlaku a tím přímému nasávání vzduchu do soustavy

Nastavovací hodnota minimálního provozního tlaku p_{0 =} pst [bar] + 0,2 bar (to je u všech zařízení Reflex havarijní hodnota nízkého tlaku v soustavě), expanzní automat potom pracuje v rozmezí tlaků p₀ + 0,3 bar (počáteční tlak p_a) a + 0,4 bar (konečný tlak p_e).

Odplyňování znamená:

• odstranit při procesu plnění a doplňování do soustavy „zavlečený“ vzduch a uvolněné plyny
  režim a: – trvalé odplyňování,
  po uvedení soustavy do provozu, délku nastaví servis podle jejího objemu
• odstranit plyny, které se během provozu trvale dostávají do otopné soustavy difuzí pro plyny propustnými díly (těsněními, hadicemi, trubkami z plastických hmot a podobně)
  režim b: – intervalové odplyňování,
  zadá se délka a cyklus intervalů, používá se jen u problémových soustav, kde nestačí standardní režim, a to je
  režim c: – tlakové odplyňování,
  dochází k němu automaticky při každém nárůstu tlaku v soustavě a přepuštění části vody do nádoby expanzního automatu a při každém doběhu čerpadla, přečerpávajícího vodu zpět do soustavy při poklesu tlaku v soustavě, protože se několik sekund před vypnutím čerpadla otevře současně přepouštěcí ventil z důvodů hydraulické stabilizace.
  Beztlaká nádoba expanzního automatu je místo s nejnižším tlakem v soustavě a ve vodě zůstane rozpuštěné množství plynu odpovídající barometrickému tlaku.

Doplňování znamená:

• doplnit objem vody ztracený uvolněným vzduchem
• automaticky doplnit drobné ztráty soustavy
• doplňované množství je kontrolováno, doba doplňování max. 30 min., cyklus max. 3× za dvě hodiny

Expanzní automat Variomat a Gigamat řízeně přepouští část otopné vody ze soustavy do nádoby, ve které je pouze atmosférický tlak. Voda je uskladněna ve vaku nádoby, a tím je bezpečně zamezen styk se vzdušným kyslíkem. Prostor mezi stěnou vaku a stěnou nádoby je propojen s atmosférou.

Soustavu naplníme vodou 10 °C a následně ohřejeme na 70 °C, obsah dusíku v jednom litru napájecí vody je 18 mg. Teoreticky bychom v nejvyšším místě museli udržovat přetlak 0,8 bar, aby nedošlo k uvolnění žádného dusíku. Pokud realizujeme v nejvyšším místě přetlak jen 0,5 bar (hodnota, kterou zařízení Reflex garantují), je voda schopná rozpustit při teplotě 70 °C asi 15,4 mg dusíku / litr. To znamená, že dojde k vyloučení 2,6 mg N₂ z jednoho litru vody a to jsou asi 2,1 litru N₂ z 1 m³, které se nám objeví v otopné soustavě. Poté se ale přepustí voda do nádoby expanzního automatu, kde je pouze barometrický tlak, teplot asi 50 °C. Zde, z důvodu tlakového uvolnění, dojde k vyloučení dalších 3,2 mg N₂ z jednoho litru a to je asi 2,5 litru N₂ z kubíku vody. A když se takto odplyněná voda vrací do soustavy a postupně se snižuje koncentrace rozpuštěného plynu v oběhové vodě soustavy, dojde i na již uvolněný plyn z doby najíždění soustavy. Ten se začne v odplyněné vodě rozpouštět a s vodou se dostane znovu do nádoby, kde dojde k jeho uvolnění a odstranění ze soustavy. Postupně se soustava dostane do stavu, kdy v ní žádný volný plyn není a koncentrace rozpuštěného plynu je tak nízká, že ani v nejvyšším místě při přetlaku, který tam naše zařízení udržuje, se žádný neuvolňuje.

Podtlakové odplyňovací automaty Servitec

Servitec může spolupracovat s jakýmkoli zdrojem udržování tlaku v soustavě a je velice vhodný pro rekonstrukce a soustavy s trvalými problémy se zavzdušňováním. Standardní zařízení jsou pro soustavy do objemu 200 m³, větší soustavy na základě poptávky.

Servitec přepouští vodu ze soustavy do podtlakové trubky a zpět v závislosti na nastaveném režimu odplyňování. V odplyňovací trubce Servitecu se dosahuje téměř vakua. Podtlak v trubce je vytvářen dýzou, rozprašující nastřikovanou vodu a dimenzovanou tak, že čerpadlu „nestačí“. Ve vakuu je rozpustnost plynů ve vodě téměř nulová. Při dosažení spodní hladiny čerpadlo vypne, hladina v trubce začne stoupat a vytlačí uvolněný plyn přes speciální armaturu do atmosféry.

Servitec je důmyslným doplněním programu REFLEX expanzních automatů Variomat a Gigamat a je vhodný:

• pro soustavy do 0,5 MW doporučení: tlaková expanzní nádoba pro udržování tlaku a Servitec pro odplyňování a doplňování (ekonomicky výhodnější než nejmenší Variomat);
• pro rekonstrukce stávajících soustav s tlakovými expanzními nádobami, nebo jinými systémy udržování tlaku v soustavě;
• pro všechny soustavy, kde jsou trvalé problémy se „zavzdušňováním“.

Protože k odplyňování dochází za podtlaku, dokáže Servitec obsah rozpuštěných plynů zredukovat pod 10 % původních hodnot! Je vyráběn v modifikacích pro spolupráci s tlakovými expanzními nádobami, nebo s expanzními automaty.
