Profesionální měření jemných prachových částic

Ochrana klimatu a snižování emisí – to jsou procesy, které musí jít ruku v ruce. Každý, kdo chce dnes vytápět ekologicky, volí jako zdroj tepla často kotel na spalování dřeva. Na jedné straně snižuje zatížení životního prostředí emisemi plynu CO₂, ale na druhé straně zvyšuje emise prachových částic, jejichž projevem je zdraví škodlivá zátěž ovzduší.

Důsledky zvýšeného zatížení prachovými částicemi nejsou pro lidský organizmus zanedbatelné. Jemné prachové částice, v odborné praxi označované PM10 a zvláště pak menší částice PM2,5 (PM z anglického názvu „particulate matter“ je pojem pro mikročástice o velikosti do 10 mikrometrů [µm] – označení PM10 a do 2,5 µm je označení PM2,5) se dostávají přes plíce do lidského těla a způsobují tam různá onemocnění dýchacích cest, ale také kardiovaskulární onemocnění. Podle výzkumů Světové zdravotnické organizace jenom v rámci EU umírá předčasně na následky znečištění ovzduší jemnými prachovými částicemi 250 000 až 300 000 lidí každý rok. Tyto částice – prach – byly proto předními úřady pro ochranu životního prostředí (např. US-EPA) klasifikovány jako „látka znečišťující ovzduší č. 1“. Navíc je známo, že saze, které mohou být doprovodným jevem spalování pevných paliv, jsou po CO₂ nejdůležitějším urychlovačem změny klimatu.

V Evropě jako první na nebezpečí prachových částic a hrozící zhoršování kvality ovzduší reagovali němečtí zákonodárci novelou k „Prvnímu spolkovému zákonu o regulaci emisí“ (1. BImSchV). Zákon stanovuje nové emisní limity i pro malá spalovací zařízení od výkonu 4 kW a zpřísňuje limity pro stávající zařízení. Po uplynutí přechodného období začátkem roku 2013 budou postaveni kominíci, topenáři a servisní technici před nové požadavky. Rozšíření nabídky jejich služeb předpokládá, že se budou novými postupy měření důkladně zabývat, a že se vybaví odpovídající technikou. Topenáři a servisní technici budou ze zákona povinni kontrolovat a optimalizovat provoz malých spalovacích zdrojů tepla tak, aby pracovaly bezproblémově, efektivně a dodržovaly nové emisní limity.

I v České republice se na poli ochrany před emisemi prachových částic vytváří předpisy. Jeden z hlavních problémů v aplikaci předpisů spočíval až dosud v tom, že nebyla k dispozici dostupná mobilní technika. Taková, která by potřebná měření umožňovala provádět mimo laboratoř na místě instalace kotle. Tento stav se zásadně mění, jak dokazuje testo 380.

testo 380: Praktický s intuitivní obsluhou pro kontrolu emisí prachu a optimalizaci chodu zařízení

Nový systém měření emisí jemného prachu, označený testo 380, umožňuje snadné a nekomplikované měření na kotli v místě jeho instalace včetně grafického zobrazení naměřených hodnot. Firmou Testo nově vyvinutá metodika měření umožnuje kontrolu a seřízení podle předepsaných limitů. Tím dostává technik otopných zařízení do rukou měřicí systém, který mu optimálně pomáhá, a se kterým lze provoz spalovacích zdrojů optimalizovat na minimální emise. Se systémem testo 380 budete proto perfektně vybaveni na požadavky současnosti a budete patřit k pionýrům na poli měření prachových částic.

Analyzátor koncentrace prachových částic testo 380 je velmi univerzálně použitelný při integraci s přístrojem testo 330-2 LL jako „řídicím centrem“. Mimo spalovacích zdrojů tepla na tuhá paliva se jím dají kontrolovat a udržovat také zdroje plynové a olejové. A jak je u testo 330-2 LL zvykem, znázornění naměřených hodnot probíhá v reálném čase.

I když Vám měření prachových částic doposud nic neříká – nebudete se muset dlouho zapracovávat. Systém Vás měřením provede, vyhodnotí důležité veličiny prach, O₂ a CO a zjištěné hodnoty znázorní pomocí grafu. Jak během měření při uvádění zařízení do provozu, tak při optimalizaci jeho chodu. S analyzátorem prachových částic testo 380 s klidem splníte nové požadavky. Zásadní význam má i to, že měřicí systém je certifikován TÜV a podle VDI 4206 list 2 a garantuje splnění předepsaného postupu.

Menu měření „Jemné částice“

Menu měření „Jemné částice“ Vás vede krok za krokem. Všechny důležité měřené hodnoty koncentrace prachových částic, O_{2 a} CO jsou přímo a paralelně vyhodnocovány a zobrazovány a na grafu lze sledovat jejich vývoj. Rovněž můžete kdykoliv pozorovat další měřené parametry, jako je teplota spalin a nasávaného vzduchu, komínová ztráta nebo vlhkost spalin.

Měření při uvádění do provozu

Pro systém testo 380 není žádný problém ověřovat zákonem a vyhláškami stanovené limity a tento proces provádět v souladu s postupem nařízeným 1. BImSchV. Intuitivní navigace v menu se stará o to, aby žádný ze zákonem předepsaných kroků nebyl vypuštěn. Do průběhu měření jsou začleněny i procesy vyhledání jádra proudění spalin, měření tahu a na další důležité pracovní kroky jste stále upozorňováni.

Pro získání přesného výsledku měření můžete přizpůsobit individuální parametry závislé na okolí, jako jsou například vlhkost a teplota spalin a okolního vzduchu. Měřené hodnoty sledujete v reálném čase.

Pomoc při seřízení

Seřídit spalovací zařízení na tuhá paliva na místě, efektivně a v souladu s novými limity, není jednoduchý úkol. Měřicí program „Pomoc při seřízení“ Vám při práci výborně pomůže. Proto svoje měření, ať již jen jedno nebo i několik cyklů, můžete provést velmi jednoduše. Všechny měřené hodnoty se znázorňují v reálném čase a podle nich můžete seřizovat kotel.

Systém měření prachových částic testo 380

Systém, dodávaný v kompletně vybaveném kufru, se skládá ze dvou částí:

• z analyzátoru pevných částic testo 380 včetně prachové sondy
• a z testo 330-2 LL jako řídicího centra a analyzátoru spalin.

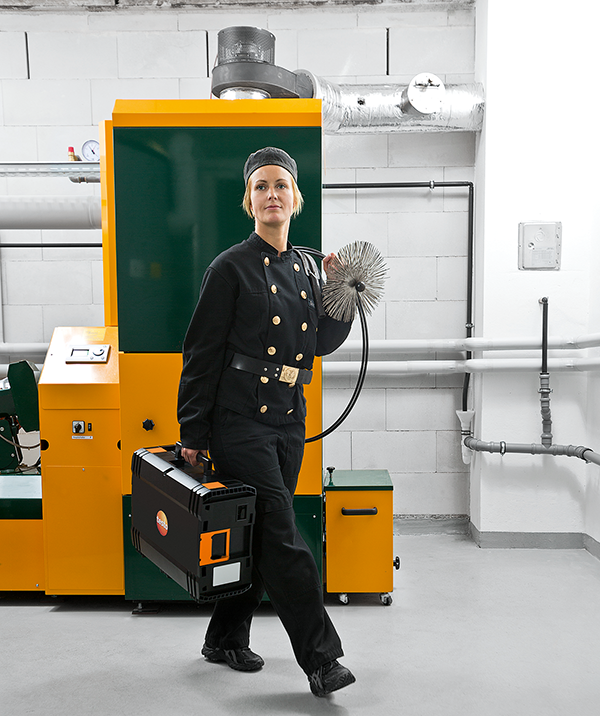

Kufr pro měření prachových částic s plným vybavením váží jen 7,9 kg a svou nízkou hmotností vytváří předpoklad i pro uplatnění žen. Budete žasnout, kolik měřicí techniky a praktických pomůcek jsme pro Vás do tohoto úzkého prostoru umístili.

• testo 330-2 LL (od verze 2006) slouží jako řídicí centrála systému a měří paralelně s prachem také koncentrace O₂ a CO a zaznamenává i další měřené veličiny, jako např. teplotu spalin. Ruční přístroj lze jedním hmatem vyjmout z kufru a použít pro analýzu spalin u olejových a plynových kotlů. Přístroj testo 330-2 LL je propojen s kufrem přes speciální konektor. V případě potřeby jej jediným pohybem v měřicím kufru zvednete, a tak si uchováte všechny měřené hodnoty stále na očích.
• Jímka kondenzátu a několik filtrů připravují surový plyn k analýze spalin.
• Odkládací přihrádka optimalizuje využití místa v kufru. Do ní uložíte různý materiál, např. čisticí soupravu.
• Trasa předehřevu zajišťuje optimální teplotu plynu a tím maximálně přesné měření koncentrace prachových částic.

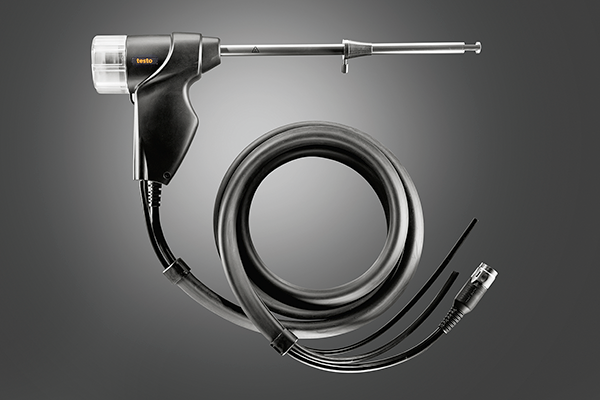

• Prachová sonda s rotačním diskem z velmi kvalitní keramiky mění část surového plynu na měřený plyn. Tím se omezí znečištění systému na minimum a současně se zaručí velmi přesné měření. Inovační technologie dělá prachovou sondu kompaktní a jednoduchou pro manipulaci.
• Tiskárna (volitelné vybavení) umožňuje tisknout výsledky měření na místě.
• Prachový senzor svou zdokonalenou technologií zjednodušuje měření. Hodnoty prachu se zobrazují v reálném čase, a proto lze podle jejich úrovně průběžně seřizovat kotel.
• Další úložný prostor lze využít pro bezpečný transport náhradních modulů senzorů a drobného materiálu.
• Přihrádka s návodem k obsluze pro pomoc s měřením.
• Síťový zdroj pro napájení testo 330-2 LL.

Jestliže již vlastníte testo 330-2 LL (od verze 2006), můžete využití tohoto přístroje aktualizací firmwaru rozšířit i na měření prachu. Podmínkou je, aby název Vašeho měřicího přístroje uvedený na štítku končil „-2 LL“. Přístroj testo 330-2 LL samozřejmě zůstává i po integraci do měřicího systému testo 380 nadále použitelný pro všechny aplikace v oblasti olejových a plynových zařízení. Stačí jej bez problému vyjmout z kufru a použít jako běžný analyzátor spalin, k měření tahu nebo diferenčního tlaku, vyhledání netěsností nebo měření obsah CO v okolí.

Program sond Testo umožnuje mnoho dalších měření na otopném zařízení. K dispozici je

• víceotvorová sonda,
• štěrbinová sonda,
• sonda malého tlaku.

Měření emisí prachových částic, i z malých spalovacích zdrojů tepla na dřevo, bude nabývat stále většího významu. Zvláště proto, že jejich počet roste a význam polétavého prachu při poškozování zdraví roste. testo 380 Vás na splnění tohoto úkolu připraví.
