Předizolovaný flexibilní potrubní systém BRUGG CALPEX PUR KING – výběr 4 realizovaných akcí v roce 2024

Opět se blíží závěr roku, a s tím pomalu končí sezona realizací výstavby tepelných sítí. Pro nás to znamená malé vydechnutí po náročné a plodné sezoně, v které jsme dodali zákazníkům předizolované potrubí jak flexibilní, tak pevné, ocelové i polyetylenové, na řadu zajímavých projektů, z nichž jsme některé realizovali včetně montáže, jiné pouze dodávkově. Připravili jsme pro Vás výběr čtyř projektů realizovaných v roce 2024, a to s použitím vysoce úsporného, předizolovaného flexibilního potrubního systému BRUGG CALPEX PUR KING (CPX) od renomovaného švýcarského výrobce BRUGG Pipes, jehož je naše společnost výhradním zastoupením v ČR.

Potrubní systém Brugg Calpex Pur King vykazuje vynikající švýcarskou kvalitu, nejnižší tepelné ztráty s izolací s PUR pěny, která s patentovanou technologií vypěňování, vyvinutou společností Brugg Pipes, má koeficient prostupnosti tepla λ_pur50 = 0,0199 W·m^–1·K^–1, jako nejnižší hodnotu ze všech předizolovaných potrubních systémů na trhu. Potrubní systém Brugg Calpex Pur King vyniká dlouhou životností, což již je z dlouhodobého hlediska více než 25 let, kdy bylo v ČR nainstalováno více než 300 km tohoto potrubního systému, jednoznačně prokázáno. Dosud jsme nezaznamenali jedinou reklamaci, nebo poruchu tohoto systému. Kvalitu systému Brugg Calpex PK potvrzuje i každoroční test životnosti a úrovně tepelných ztrát předizolovaných flexibilních potrubních systémů nezávislého Dánského technologického institutu (DTI), kde se systém Brugg Calpex PK již šestkrát za sebou umístil na 1. místě. To se nedá říct o jiných obdobných potrubních systémech nabízených na trhu, které na první pohled mohou vypadat podobně jako systém Brugg Calpex PK, ale zdaleka nejsou tak kvalitní a úsporné. Setkali jsme se jednak s potrubím, které, ačkoli jsou deklarovány vyšší provozní parametry, nejsou v souladu s evropskými standardy hlavně závaznou normou EN 15632 a EN 15875, nemají dlouhodobé reference použití v ČR a již jsme se setkali s případy, kdy takové potrubí je nutno již po 2 letech provozu opravovat, tak i s potrubními systémy, které jsou tvořeny kombinací izolace z PUR pěny a PE pěnovky, kde při naší realizaci přeložek v některých zemědělských podnicích jsme zjistili, že takové potrubí bylo po 10 letech provozu v havarijním stavu, izolace plná vody. Při výběru potrubních systémů doporučujeme nepodléhat lživým marketingovým tlakům a fíglům některých dodavatelů a zaměřit se na dlouhodobé reference, prokázanou spolehlivost potrubního systému při dlouhodobém používání, výšku tepelných ztrát, druh a provedení všech komponentů systému (kolena, odbočky, spojky, koncovky), a také na technické řešení a cenu dodávky. Bohužel se setkáváme s projektanty, kteří projektují fle-xibilní potrubní systémy a nemají sebemenší zkušenosti s montáží těchto potrubních systémů, že navrhnou kupříkladu u potrubí pr. 125/182 90°ohyb doleva a za 2 metry další 90°ohyb doprava. Z našich zkušeností takový ohyb je neproveditelný bez použití kolen. Tento problém se děje i při rekonstrukcích rozvodů ve starých betonových topných kanálech, kde není místo na ohýbání potrubí bez složité demolice značné délky stěn těchto kanálů, obzvlášť pří 4trubkovém rozvodu (2× ÚT, TV a C). Na základě našich zkušeností z montáží flexibilních potrubních systémů provádíme technickou pomoc projektantům a vždy navrhujeme nejoptimálnější řešení z hlediska skladby komponentů a ceny dodávky tak aby, byl zaručen dlouhodobý bezporuchový provoz tepelných sítí.

Rada pro investory, ředitele tepelných hospodářství, ředitele tepláren a ostatním kompetentním pracovníkům zabývajících se rozvody tepla: Nepodléhejte lživým marketingovým tlakům některých dodavatelů, soustřeďte se na zkušenosti dodavatelů z montáží, jestli provádí montáže (pouze zkušený dodavatel potrubních systémů zajistí dodržování správných technologických postupů montáže i když montáž provádí jiná montážní organizace, rovněž tak zajistí optimální projekční řešení a výběr nejvhodnějších komponentů tak, aby žádný potřebný komponent nechyběl a jiný nepřebýval, tím se předejde řadě problémů při realizaci tepelných rozvodů, které stojí čas i peníze), soustřeďte se na vaše skutečné provozní teploty a tlaky, nekupujte předimenzované potrubí, které z provozního hlediska nepotřebujete, stojí to zbytečné peníze navíc a bez užitku, soustřeďte se na kvalitu potrubního systému, jeho reference, jeho prokazatelnou životnost, také kvalitu používaných komponentů jako jsou kolena, odbočky, spojky, spojky na izolaci atd., na to zda potrubí odpovídá platným normám, zda je certifikováno nezávislými, renomovanými zkušebnami, ne jen nějakým rádo by certifikátům vydaným samotným výrobcem popřípadě nějakou jeho spřízněnou „certifikační organizací“ a samozřejmě je důležitá i cena dodávky. Jen tak dostanete skutečně kvalitní potrubní systémy s dlouhou životností za rozumné peníze. Bohužel naše zkušenosti s některými investory a zodpovědnými pracovníky tepelných hospodářství a tepláren hovoří jasně. Evidentně podléhají marketingovým tlakům některých dodavatelů a jejich spřízněných projektantů, kteří jim věší, nebojím se říct, „bulíky na nos“ a nutí jim potrubí na parametry, které ani v provozu nemají a takové potrubí nepotřebují, popřípadě potrubní systémy pochybné kvality bez patřičné prokázané životnosti, bez referencí a dokonce v rozporu s technickými požadavky a normami EU a ČR.

A nyní mi dovolte, abych přistoupil k představení výše slíbených 4 vybraných projektů, které byly realizovány v roce 2024, a kde byl použit polyetylenový potrubní systém Brugg Calpex Pur King. Tři z těchto projektů namontovala naše společnost a jeden byl montován osvědčenou montážní organizací, která má dlouholeté zkušenosti z montáží potrubního systému Brugg Calpex Pur King.

1) Teplovod Jičín – kasárna

Po dvou letech odkladu, způsobeném problémy s generálním dodavatelem výstavby nových objektů v napojované lokalitě „Jičín kasárna“, byla v letošním roce zahájena realizace tepelných rozvodů pro budoucí objekty.

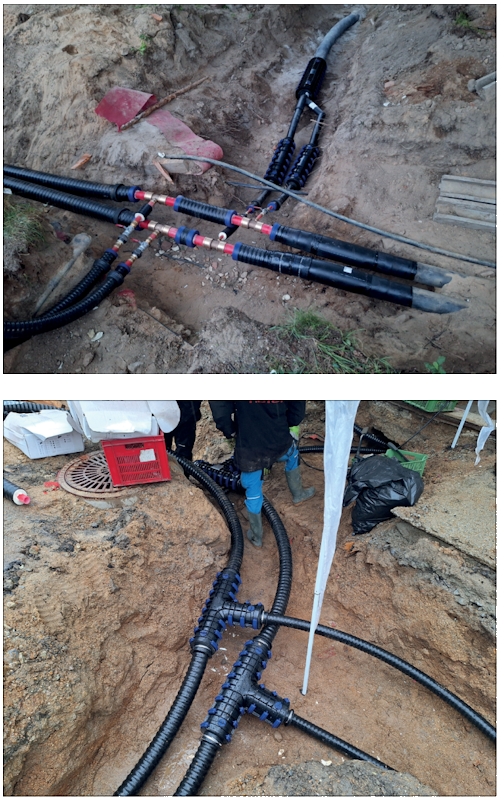

Pro rozvod tepla byl použit potrubní systém Brugg Calpex Pur King o dimenzích 125/182–32/76 a celkové délce 1100 metrů. Nové pex potrubí bylo napojeno na stávající ocelový rozvod uzavřený kulovým předizolovaným kohoutem DN 100, na který byl navařen pevný bod DN 100. Pomocí lisovací varné koncovky bylo na tento PB nalisováno nové potrubí CPX 125/182. Z páteřní trasy bylo vysazeno 8 odboček pro napojení budoucích objektů. Všechny odbočky byly osazeny ve vzdálenosti 3 metry od budoucích objektů předizolovanými kulovými uzávěry. Nové potrubí CPX bylo namontováno námi vyvinutým moderním a rychlým způsobem. Na celém rozvodu byly použity výhradně lisovací spojky, odbočky a koncovky. Izolace byla zaspojkována patentovanými klipovými spojkami Brugg Pipes a následně vypěněny PUR pěnou. Realizace akce trvala 8 dní.

2) České Budějovice – GO VS 200 Máj 20 a 11

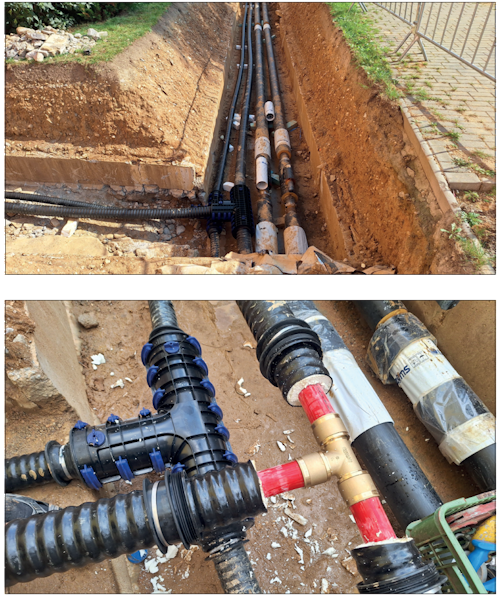

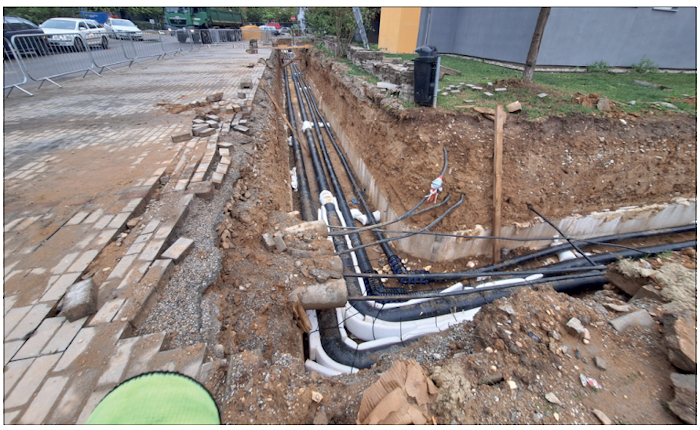

Jedná se o 2 tepelné 4trubkové rozvody na sídlišti Máj v Českých Budějovicích, na které jsme dodali potrubí Brugg Calpex pro rozvod TV a cirkulace. Akci Máj 20 jsme rovněž namontovali. Na akci Máj 11 jsme dodali potrubí pro rozvod TV a cirkulace a byla namontována zkušenou a renomovanou firmou ARITEX s. r. o. Třebíč. Obě akce jsme před dodávkou technicky optimalizovali a upozornili investora, že je nutno do 90° lomů dát kolena, která původně v projektu nebyla (zřejmě z nezkušenosti projektanta). Jednalo se totiž o rekonstrukci ve starých betonových kanálech a nebylo možné bez demolice stěn tohoto kanálu potrubí ohnout tak, aby nekolidovalo s ocelovým předizolovaným potrubím pro rozvod ÚT. Novým potrubím bylo nahrazeno již dožité, víc jak 40 let staré ocelové potrubí. Pro rozvod TV a C akce Máj 20 bylo použito potrubí Brugg Calpex v dimenzích 90/162–40/91 o celkové délce 550 m.

Na akci Máj 11 se jednalo o totéž potrubí v dimenzích 110/162 a 63/126 o celkové délce 338 m. Pro spojení potrubí byla použita výhradně mosazná lisovací kolena, odbočky a koncovky. Potrubí Brugg Calpex výrazně přispělo k podstatným snížením tepelných ztrát rozvodu TV a C. Životnost potrubí při trvalé provozní teplotě 60 °C a tlaku 1,0 Mpa je 50 let. Realizace montáže rozvodů TV a C akce Máj 20 trvala 4 dny.

3) Staré Město pod Landštejnem – přeložky teplovodu

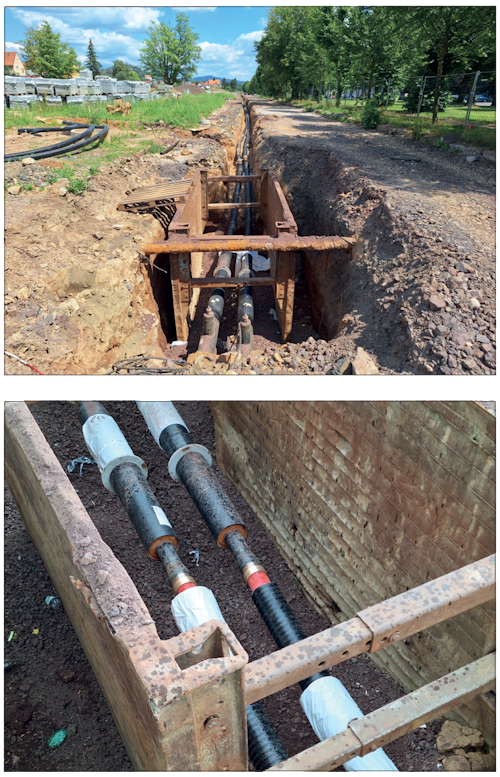

Ve Starém Městě pod Landštejnem bylo třeba nahradit stávající, 20 let staré, ocelové předizolované potrubí v havarijním stavu kvůli kompletní rekonstrukci komunikací ve městě a pokládky nového asfaltu tak, aby již nebylo nutné provádět výkopy přes tyto komunikace při plánované budoucí kompletní výměně dožitých tepelných rozvodů. Jednalo se o několik přechodů komunikace a část rozvodu v dolní části náměstí. Bylo použito opět potrubí Brugg Calpex PK, pomocí lisovacích koncovek navařených na stávající ocelové potrubí. Zaizolovaní spoje ocel/pex bylo provedeno pomocí dvojitě těsněných smršťovacích spojek. Nové potrubí přes komunikace bylo umístěno do PE chrániček a osazeno distančními kroužky.
Rovněž v rámci realizace byly provedeny 3 šachty s odbočkami na stávající potrubí a vybaveny klasickými kulovými uzávěry. Jednalo se potrubí CPX o průměrech 90/162–25/76 v celkové délce 335 m. Realizace byla rozdělena na 3 části a celkově trvala 5 dní.

4) Veselí nad Moravou Hutník II – 1. etapa

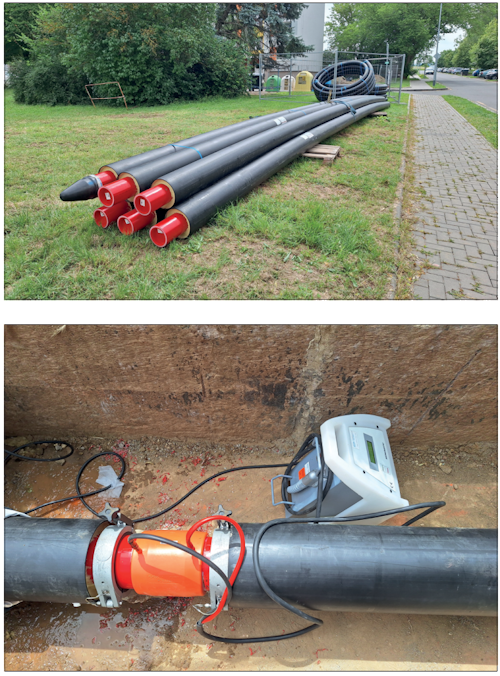

Bylo nahrazeno stávající ocelové klasické potrubí v havarijním stavu jak pro rozvod ÚT, tak pro rozvod TV a C. Staré potrubí bylo nahrazeno novým potrubím Brugg Calpex PK v dimenzích 160/250 110/182 pro rozvod ÚT a 110/182–40/111 pro rozvod TV a C v celkové délce 480 m. Pro spojení potrubí 160/250 se použily vysoce spolehlivé elektrofuzní spojky Fusapex 160. Na tuto akci jsme dodali potrubí. Montáž provedla renomovaná montážní firma Stavební společnost Kněždub spol. s r.o., která má dlouholeté zkušenosti s montáží předizolovaných potrubních systémů Brugg Pipes i jiných systémů.

Tak to byl výběr 4 projektů realizovaných s pomocí bezkonkurenčního polyetylenového potrubního systému BRUGG CALPEX PUR KING, které byly realizovány v roce 2024. Investorům a provozovatelům tento systém opět přinesl nejen výraznou úsporu tepelných ztrát a emisí CO₂, ale i spolehlivé rozvody s životností 40–50 let a v neposlední řadě i úsporu finančních prostředků na realizaci v porovnání s ostatními potrubními systémy na trhu. Potrubí Brugg Calpex PK je certifikovaný potrubní systém, který je v souladu se všemi platnými normami v EU a ČR s izolací z patentované PUR pěny s λ_pur50 = 0,0199 W·m^–1·K^–1. Svou spolehlivost již prokázal za 25 let provozu v ČR a ve světě.
