Nové řady kombiventilů Acvatix společnosti Siemens

potrubí a armatury

Nové kombiventily VPP46…(Q) s vnějším závitem a VPI46…(Q) s vnitřním závitem rozšiřují stávající řady kombiventilů Acvatix a lze je ovládat i cenově výhodnými elektrotermickými pohony. Jsou vhodné pro prostorové a zónové aplikace a rovněž pro vytápěcí, větrací a klimatizační systémy v uzavřených okruzích jako jsou indukční jednotky, fan coilové jednotky, rekuperační jednotky a chladiče, chladicí stropy, vzduchotechnické jednotky, podlahové vytápění, apartmány a jednotlivé místnosti. Jsou rovněž ideální pro renovace a rozšiřování stávajících systémů.

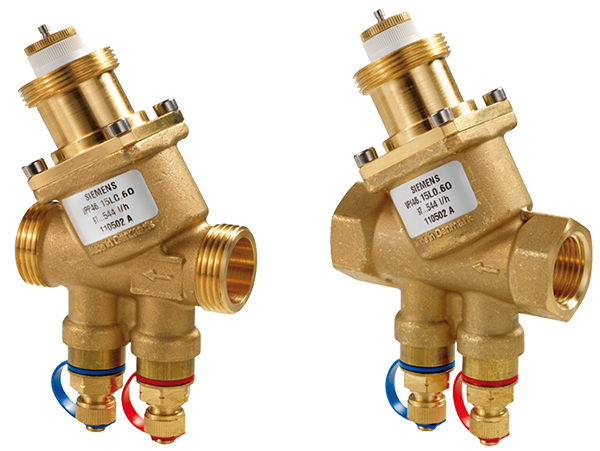

Obr. 1 • Kombiventil VPP46.15L0.6Q a kombiventil VPI46.15L0.6Q

Součástí kombiventilu je regulační ventil a regulátor diferenčního tlaku, který chrání zařízení proti kolísání tlaku v hydraulickém systému a udržuje tlakovou ztrátu na vnitřním regulačním ventilu konstantní. Důsledkem je konstantní nastavený objemový průtok bez ohledu na kolísání tlaku v hydraulickém systému.

Kombiventil má rovněž stupnici s možností přednastavení požadovaného průtoku a dále přípojky pro měření diferenčního tlaku (verze s příponou Q). K tomuto provedení je možno objednat i elektronický manometr včetně impulzních hadiček a hrotů. Měřicí rozsah manometru je 700 kPa, max. 1000 kPa.

Kombiventily s DN10 a DN15 (zdvih 2,5 mm) a s DN20 (zdvih 5 mm) lze ovládat elektrickými pohony řady SSA… se zdvihem 2,5 až 5 mm.

Termické pohony STA21, STA71, STA72E, STS61 a elektrické pohony SFA21/18, SFA71/18 a SUA21/1 se zdvihem 2,5 mm lze ale použít pouze pro ovládání kombiventilů s DN10 a DN15 se zdvihem 2,5 mm.

Všechny uvedené pohony s různým napájením, řídicím signálem, dobou přeběhu a ovládací silou jsou již řadu let v nabídce společnosti Siemens. Připojení všech pohonů ke kombiventilům je provedeno závitem M30x1,5.

Kombiventily VPP46..(Q) a VPI46..(Q) s tělem ventilu z mosazi bez obsahu zinku mají maximální nastavitelný průtok od 200 do 1330 l/h a tímto parametrem vyplňují mezeru mezi minikombiventily Siemens, typy VPD.. a VPE.. s max. průtokem 480 l/h a kombiventily VPI45..(Q) s max. průtokem 8500 l/h.

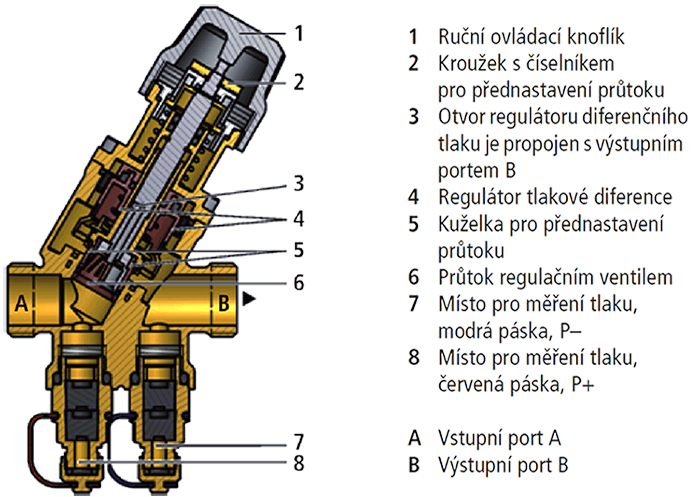

Nové řady kombiventilů VPP46.. a VPI46.. se kromě nižšího maximálního nastavitelného průtoku liší od kombiventilů VPI45.. také konstrukčním provedením (obr. 2). Kombiventily VPP46.. a VPI46.. jsou samy o sobě bez připojeného pohonu otevřené a kombiventily VPI45.. jsou zavřené. Po připojení pohonu bez napětí se otevřené kombiventily VPP46.. a VPI46.. zavřou, ale zavřené kombiventily VPI45.. zůstávají zavřené.

Směr chodu vřetene kombiventilů VPI45.. a VPP46.. a VPI46.. je opačný, tzn. kombiventily VPI45.. otvírají při zasunování vřetene kombiventilu do ventilu a kombiventily VPP46.. a VPI46.. otvírají při vysunování vřetene kombivenilu z ventilu.

Průtoková charakteristika je lineární. Kombiventily pracují spolehlivě v širokém rozsahu takových diferencí (15 až 400 kPa) a proto při projektování nabízejí značnou flexibilitu použití. Autorita kombiventilů je rovna 1 a při výběru ventilu ji není potřeba počítat.

Ke kombiventilům VPP46.. s vnějším připojovacím závitem G podle ISO 228-1 lze objednat i sady připojovacího šroubení, typ ALG.. Kombiventily s označením VPI46.. mají vnitřní připojovací závit podle ISO 7/1.

Kombiventily jsou přímo určeny pro projektování, montáž a uvádění zařízení do provozu. Konstantní objemový průtok a široký rozsah tlakových diferencí umožňují snadné projektování. Kombinace regulačního ventilu a regulátoru tlakové diference v jednom kombiventilu usnadňují montáž. Při uvádění zařízení do provozu není nutné provádět hydraulické vyvažování systému a celý proces je tak rychlejší a snadnější. Přitom je třeba zajistit, aby kombiventily byly otevřené, jinak může při proplachování systému a tlakových zkouškách dojít k jejich poškození. Otevření kombiventilu lze zajistit elektricky připojeným pohonem nebo při ručním ovládání připojeného pohonu (SSA.., SFA..) k ventilu nebo bez připojeného pohonu otáčením knoflíku ručního ovládání proti směru pohybu hodinových ručiček.

Nezávisle na aplikaci kombiventily a pohony Acvatix významně přispívají k energetické účinnosti budov. Zabraňují například nadbytečné dodávce energie do spotřebiče a vzájemnému hydraulickému ovlivňování okruhů. Spotřeba energie a tím i náklady jsou nižší. Přesná regulace teploty navíc poskytuje zvýšený komfort pro uživatele budov.
