Nové automatické stanice KSB Delta Primo

čerpadla

Novou typovou řadou, kterou firma KSB představí na veletrhu Aquatherm 2020, jsou automatické tlakové stanice Delta Primo ve variantách vybavení K, VP a SVP.

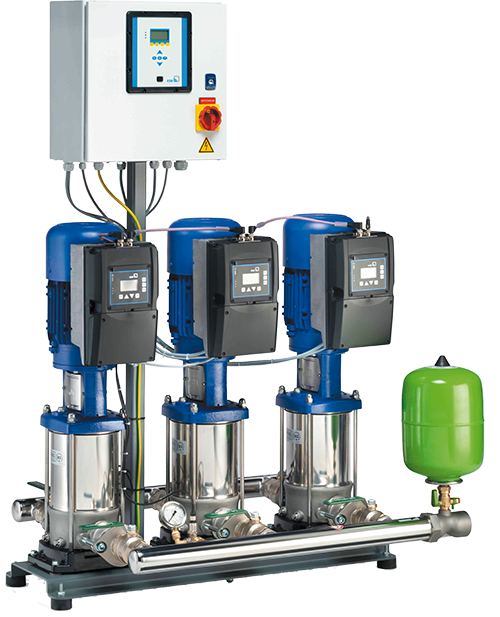

Obr. 1 • Nová automatické stanice KSB Delta Primo SVP se třemi vysokotlakými čerpadly a s frekvenčními měniči

Plně automatické systémy jsou připraveny k připojení. Jsou vybaveny dvěma nebo třemi vysoce úcinnými odstředivými čerpadly Movitec. Maximální průtok zařízení činí 67,5 m³·h^–1 a nejvyšší dopravní výška je až 134 metrů.

Mikroprocesorová řídicí jednotka (Booster Control Advanced) zapíná nebo vypíná čerpadla kaskádovitě (varianta K) nebo regulovaně pomocí měniče frekvence (varianty VP a SVP). Díky rozhraní sběrnice field bus je také možné ovládání z externího PC. Kontrolky LED ve snadno rozeznatelných barvách semaforu ukazují na displeji spínací skříně provozní stavy zařízení. Při eventuálním výpadku jednoho čerpadla z provozu přepne řídicí jednotka okamžitě na další čerpadlo. Pro přenos varování a alarmů na vyšší úroveň řízení na ovládací panel jsou ve svorkovnici k dispozici dva dodatečné beznapěťové kontakty.

Varianta SVP je vybavena vysoce úcinným synchronním reluktančním motorem IE5 konstrukční řady Supreme a systémem regulace otáček PumpDrive Eco. Cenově výhodné varianty K a VP jsou vybaveny motory IE3. Všechny konstrukční řady vyžadují síťovou frekvenci 50 Hz. Čerpadlo se zapne při poklesu tlaku v potrubí. Ten vznikne otevřením spotřebiče. Při rostoucím tlaku v membránové nádrži se KSB Delta Primo vypne. Pokud by došlo k nedostatku vody na přítoku, mikroprocesorové řídicí jednotka automaticky vypne zařízení a zabrání tím škodlivému chodu nasucho.

Výrobce montuje a testuje v závodě všechna zařízení před jejich expedicí. Tak dostanou všichni provozovatelé zařízení připravené k připojení. Servisnímu personálu to umožňuje snadné a rychlé uvedení do provozu. Uzavírací armatury před a za každým čerpadlem umožňují výměnu čerpadel, aniž by se předtím muselo vypustit potrubí.

Aby se zabránilo kontaminaci komponent, probíhá výroba a montáž zařízení KSB Delta Primo za přísných hygienických podmínek. Všechny součásti ve styku s vodou jsou vyrobeny buď z nerezové oceli, nebo z mosazi. Těsnění z EPDM mají schválení pro pitnou vodu. Výsledkem je odolnost proti korozi a dlouhá provozní životnost. Průtok vody membránovou nádrží zabraňuje stagnaci a mikrobiální kon­ta­minaci uvnitř nádrže.

Zařízení jsou schválena pro pitnou vodu podle francouzské směrnice ACS a britské směrnice WRAS, které patří k nejpřísnějším směrnicím v celé Evropě. Všechny instalované ventily a zpětné armatury mají schválení pro pitnou vodu podle německé směrnice DVGW. Unikátní je nová konstrukce délkově nastavitelného zpětného ventilu, což umožňuje snadnou demontáž z čerpadla pro úcely údržby.

Kontakt: Ing. Tomáš Mánek, tel.: 241 090 213, mobil: 727 913 097, e-mail: tomas.manek@ksb.com
