Nová generace servopohonů Acvatix od společnosti Siemens

měření a regulace

Společnost Siemens, divize Building Technologies rozšiřuje portfólio svých výrobků o novou generaci servopohonů produktové řady ­Acvatix. Nové produkty představují kompletně novelizovanou řadu pohonů, která zúročuje desetiletí získaných zkušeností. Komplexní řada pohonů doplněná o nové modely nyní pokrývá všechny typy aplikací, které se vyskytují v zařízeních HVAC.

Nové elektromotorické pohony Siemens, řady SAX... byly uvedeny na český trh 1. října 2010.

V nabídce jsou následující typy pohonů SAX...:

• SAX31.00 – napájení AC 230 V, 3polohový řídicí signál, doba přeběhu 120 s
• SAX31.03 – napájení AC 230 V, 3polohový řídicí signál, doba přeběhu 30 s
• SAX61.03 – napájení AC/DC 24 V, řídicí signál DC 0...10 V nebo 4...20 mA nebo 0...1000 ohm, doba přeběhu 30 s
• SAX81.00 – napájení AC/DC 24 V, 3polohový řídicí signál, doba přeběhu 120 s
• SAX81.03 – napájení AC/DC 24 V, 3polohový řídicí signál, doba přeběhu 30 s

Všechny pohony řady SAX... s ovládací silou 800 N a se zdvihem 20 mm jsou určeny pro ovládání:

• a) přímých přírubových (VVF21.., VVF31.., VVF40..,) a trojcestných přírubových (VXF21.., VXF31.., VXF40..,) ventilů do DN80 včetně
• b) přímých přírubových (VVF41..) a trojcestných přírubových (VXF41..) ventilů do DN50 včetně
• c) přímých přírubových ventilů VVF52.. do DN40 včetně
• d) přímých závitových (VVG41..) a trojcestných závitových (VXG41..) ventilů do DN50 včetně

Nové pohony SAX... nahrazují původní elektrické pohony řady SQX..., které budou v naší nabídce do září 2011.

Hlavní přednosti elektrických pohonů řady SAX...

Pohon se spojitým řídicím signálem

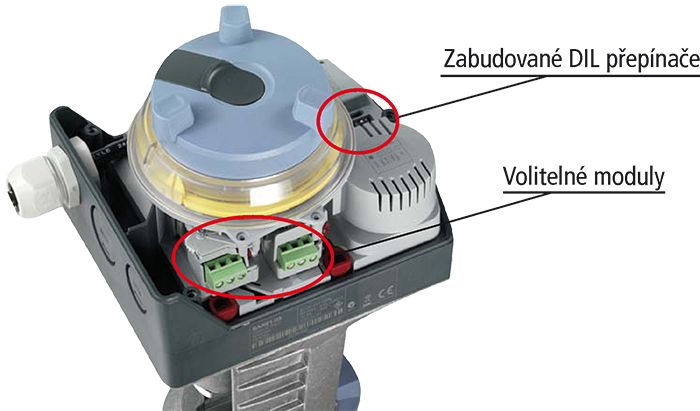

U pohonu SAX61.03 (Obr. 1) se spojitým řídicím signálem lze přepínači DIL zvolit typ řídicího signálu a průtokovou charakteristiku. Funkční modul AZX61.1 umožňuje volbu pro přímý a reverzní chod a sekvenční řízení. Do prostoru pro volitelné moduly lze vložit maximálně dva moduly z položek 1 až 3 z níže uvedeného příslušenství. LED dioda signalizuje provozní stav pohonu. Zkratováním kalibrační zdířky lze provést kalibraci zdvihu. Funkce vynuceného řízení umožňuje nastavení trvalého otevření nebo zavření ventilu.

Obr. 1 •

Jednoduché elektrické připojení

Jednoduché, rychlé a bezpečné připojení vodičů napájení a řídicího signálu, které je usnadněno maximalizováním ze tří stran přístupného prostoru pro připojení vodičů s „push-in“ svorkovnicí s označením svorek. Díky velkému prostoru pro připojení není třeba vodiče ohýbat. Schéma zapojení je vytištěno na vnitřní straně krytu.

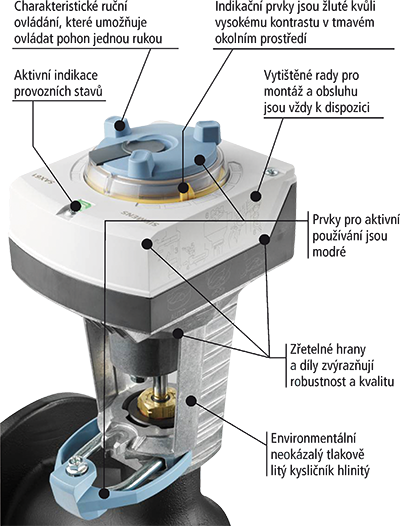

Obr. 2 • Nová konstrukce pohonů SAX... a základní charakteristické rysy

Ruční ovládání a automatický režim

Pohon lze lehce ovládat jednou rukou stlačením kola ručního ovládání a jeho následným otáčením. Ochrana proti přetížení zabraňuje poškození pohonu. Nastavení žádaného zdvihu lze zajistit vysunutím kluzného přepínače. Po resetování kluzného přepínače se ruční ovládání změní na automatický režim. Otáčení kola v automatickém režimu signalizuje provozní režim. Spolu s ručním ovládáním se pohybují i oba dobře viditelné indikátory polohy.

Příslušenství

K pohonu lze objednat:

1. pomocný kontakt ASC10.51 s nastavitelnou mezí sepnutí
2. potenciometry ASZ7.5/... (1000 W, 200 W, 135 W) pro pohony SAX31.. a SAX81..
3. funkční modul AZX61.1 pro pohon SAX61.03
4. vyhřívání vřetene ASZ6.6 pro teploty média nižší než 0 °C
5. kryt ASK39.1 proti účinkům vlivu počasí (třída ochrany IP54 se nemění)

Pro nové elektrické pohony lze na adrese www.siemens.cz/ventily nalézt katalogový list, základní technickou dokumentaci, montážní listy pro instalaci příslušenství a další technické údaje.
