Nová generace expanzních automatů OLYMP – 2. část
Článek je pokračováním informace uvedené v Topenářství instalace č. 7/2020, kdy jsme Vás seznámili s expanzními automaty řady 5, 7, 10, 25, 70, 200 s označením HC-S8. O pokračování této řady, nazvané OLYMP HC-MAXI, pojednáme dále.
- Zatímco limitní hodnoty tepelných výkonů a vodního objemu otopných soustav minulé řady končí 4 MW, resp. 8 MW a vodní obsah 15 000 l, resp. 32 000 l, jsou tyto hodnoty u sestav OLYMP HC-MAXI mnohonásobně vyšší.
- Objemy zásobníků končí u typu HC-200 S8 600 l, nejmenší objem zásobníků OLYMP HC-MAXI je 1000 l. Následují zásobníky o objemu 1500 l, 2000 l, 3000 l a 5000 l.

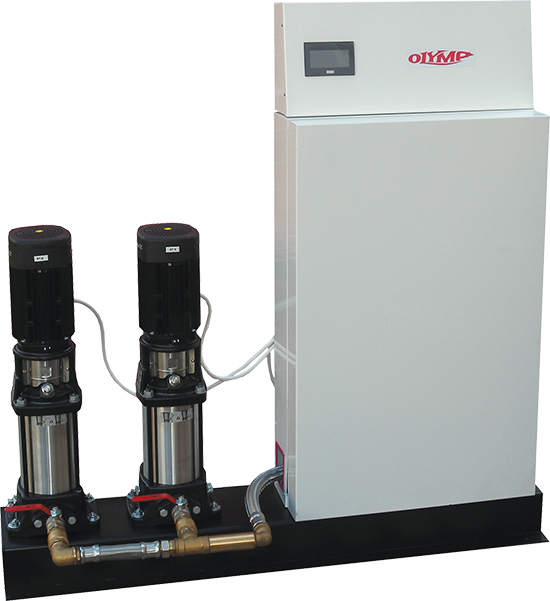

- Čerpadlové sestavy jsou tvořeny vertikálními jednotkami Grundfos řady CR paralelně řazenými v počtu 2 až 4 ks, které jsou umístěny na ocelovém rámu, mimo armaturové vany.
- Armaturové vany s patentovanou soustavou armatur a speciálních tvarovek jsou intregrovány s panelem řídicích jednotek v horním límci vany. Armatury a tvarovky jsou nejvyšší kvalitativní řady a tlakové odolnosti.
- Expanzní automaty řady OLYMP HC-MAXI jsou vybaveny řídicí jednotkou s dotykovou obrazovkou umožňující snadné programování a záznam všech událostí po dobu delší, než jeden rok. Vyhodnocení záznamů historie provozu bez použití PC usnadňuje případné servisní zásahy jak na expanzním automatu, tak na otopné soustavě. Obrazovka průběžně poskytuje údaje o datu a čase, termínu následujícího odplynění, aktuálním tlaku v soustavě, množství kapaliny v zásobnících a o provozním stavu jednotlivých komponent.
- Sestavami prvků řady OLYMP HC-MAXI lze řešit individuálně jak tepelné sítě sídlištních zdrojů tepla, tak i soustav CZT. Máme zkušenosti s bezchybným provozem i rozsáhlých CZT s vodním obsahem vyšším než 400 000 l, při použití sestavy zásobníků 3 x 5000 l. Je možná dálková signalizace řádného provozu, či případné poruchy, do velínu soustavy s možností zásahu přímo z velínu.
