Mimořádně efektivní vytápění a chlazení autosalonu se servisem

tepelná čerpadla

Autosalony BMW a MINI v Praze Čestlicích využívají pro vytápění a chlazení provozně  úsporný systém tepelných čerpadel IVT s vrty.

Tepelná čerpadla

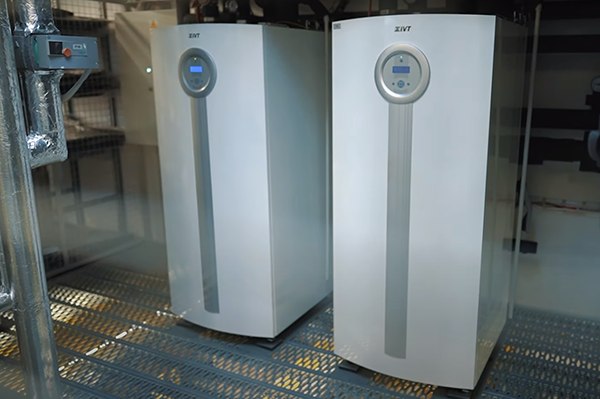

V budově jsou instalována dvě tepelná čerpadla IVT Greenline D 43 s výkonem 84 kW, doplněná záložním plynovým kotlem. Systém získává energii z vrtného pole tvořeného 12 vrty o hloubce 100 m.

Topný a chladicí systém

Budova je vytápěna a chlazena pomocí podlahového vytápění, doplněného pro pokrytí špiček vzduchotechnickými jednotkami. Okruh VZT je od podlahového vytápění oddělen přepínacím trojcestným ventilem a zdroj tepla tak topí do těchto okruhů střídavě. Díky tomu je zachován vysoký topný faktor tepelného čerpadla v hlavním okruhu podlahového vytápění.

Zdroj chladu

Systém zapojení umožňuje přímé pasivní chlazení z vrtů i aktivní chlazení pomocí kompresorů tepelného čerpadla. Odpadní teplo z chlazení je vraceno do vrtů, což následně výrazně zvyšuje topný faktor tepelného čerpadla v režimu vytápění.

Jaká je teplota ve vrtech po šesti letech provozu?

Data z února 2020 po 6 letech provozu:

• Minimální výstupní teplota z vrtu 6,5 °C
• Teplota topné vody cca 39 °C při venkovní teplotě 1–2 °C

Díky správně zapojenému a dimenzovanému topnému systému, mají tepelná čerpadla nízkou výstupní teplotu topné vody což zvyšuje topný faktor. Stejně tak je díky ukládání odpadního tepla z chlazení do vrtů výrazně vyšší teplota primárního okruhu, což opět zvyšuje topný faktor.

Tepelná čerpadla jsou zapojena nejlepším možným způsobem pro dosažení co nejnižší spotřeby elektřiny.
