Kondenzační kotel CerapurAcu Smart s integrovaným zásobníkem TV od Junkers

Cenově i prostorově příznivé řešení.

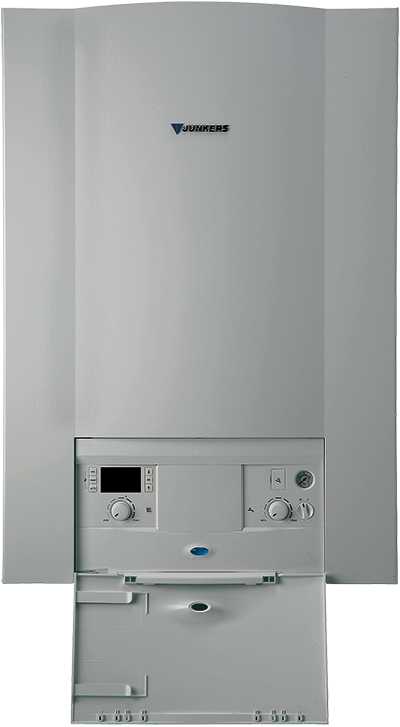

Firma Bosch Termotechnika, obchodní divize Junkers, uvedla na trh novinku plynový závěsný kondenzační kotel CerapurAcu Smart ZWSB 30-4A s integrovaným zásobníkem TV o objemu 48 litrů. Výkon kotle pro vytápění je plynule regulován v rozsahu 7 až 24 kW a při přípravě teplé vody až 30 kW.

Projektant ústředního vytápění a nakonec i řada topenářských firem je často postavena před úkol, kdy konečný zákazník požaduje při modernizaci vytápění vhodný kondenzační kotel. Kotel, který vyžaduje málo místa a zajistí vysoký komfort přípravy teplé vody s možností zásobování více odběrných míst současně, bez kolísání teploty teplé vody a s možností řízené cirkulace. Tyto požadavky splňuje i kondenzační kotel ve spojení s integrovaným zásobníkem o objemu cca 50 litrů. Neúprosná fyzika totiž potvrzuje, že větší zásobník má větší povrch a, i přes dobrou izolaci, nutně větší tepelnou ztrátu. Proto jsou kotle s menším integrovaným zásobníkem vhodným řešením.

Doposud bylo v těchto případech možné využít kondenzační kotel CerapurACU s vestavěným vrstveným nerezovým zásobníkem 42 litrů, což představovalo technicky špičkové a kompaktní řešení (šířka přístroje včetně manipulačního prostoru 700 mm). Vzhledem k použité technologii, a jí odpovídající ceně, se jevilo mnohým zájemcům jako nedostupné.

Nový kotel CerapurAcu Smart přináší ve stejných rozměrech jako CerapurAcu kombinaci špičkové kondenzační technologie a komfortní přípravy teplé vody s příznivější cenou, která se pohybuje na úrovni konkurenčních výrobků na českém trhu.

U CerapurAcu Smart jsou pro konečného uživatele, i pro montážní firmu, podstatné zejména tyto výhody:

• a) Kotel včetně zásobníku je dodáván jako jeden kus včetně všech ventilů, takže jej stačí jen připojit. A to buď horizontálně vzad, stejně jako u CerapurAcu, a nebo na klasickou vertikální lištu s pomocí připojovacího příslušenství č. 869 a č. 1195.
• b) V kotli je z výroby integrovaná i expanzní nádoba (objem 2 litry) pro vyrovnávání objemových změn zásobníku TV.
• c) Kotel má možnost dopouštění otopné soustavy pomocí zabudovaného kohoutu se zpětnou klapkou a současně má zabudován i vypouštěcí kohout.
• d) Kotel má možnost připojení zpátečky cirkulace TV přímo do kotle, popř. lze přímo připojit externí cirkulační čerpadlo pro napětí 230 V a s max. příkonem 100 W.
• e) Pod krytem kotle má spalovací komora další doplňkový kryt, který zásadně minimalizuje hlučnost.

CerapurAcu Smart je vybaven novou generací elektronické řídicí jednotky Bosch Heatronic IV. Hlavní výhodou oproti předchozí generaci je vestavěná ekvitermní regulace s digitálním displejem. Tu je třeba doplnit venkovním čidlem a spínacími hodinami, které umožní střídání ekvitermního režimu s režimem „protizámrazu“.

Tento způsob regulace je vhodný spíše do komerčních budov. Pro rodinné domy a byty se počítá s využitím prostorových nebo ekvitermních regulátorů. Ke kotli CerapurAcu Smart lze běžně využívat stávající regulace řady FR/ FW… a dálková ovládání stejné jako pro kotle CerapurAcu. Projektanti a instalatérské firmy mohou využít známých schémat z projekčních podkladů kondenzačních kotlů řady Cerapur. Ekvitermní regulaci typu FW… lze vestavět přímo do elektronické jednotky Bosch Heatronic nebo zavěsit na zeď mimo kotel. Samozřejmostí je možnost využití kompletní řady spínacích modulů IPM, ISM, IUM, popř. dálkového ovládání po telefonu Netcom 100.

CerapuAcu Smart umožňuje i práci v tzv. solárním módu, tzn., že na vstup studené pitné vody do integrovaného zásobníku TV je přivedena voda již předehřátá jiným zdrojem tepla, např. solárním systémem. Je však třeba zajistit, aby maximální teplota předehřáté vody byla pod 65 °C, (viz směšovací ventil TWM2), aby nedošlo k poruše či poškození kotle.

Integrovaná příprava teplé vody

Vestavěný smaltovaný zásobník o objemu 48 litrů s obvyklou topnou spirálou je ohříván automaticky otopnou vodou z kotle a nabízí dodávku až 16,5 litru TV/ minutu dle EN 13203, což je současně i průtočný výkon dle EN 625. Pro přípravu teplé vody využívá kotel výkon až 30 kW!

Integrovaný zásobník může být provozován v tzv. komfortním režimu (při poklesu teploty vody v zásobníku o 5 °K pod nastavenou teplotu kotel automaticky dohřeje zásobník a přejde buď do režimu vytápění, nebo se v letním provozu vypne). V ekonomickém režimu (po stisknutí tlačítka ECO) se na displeji zobrazí ECO začne kotel dohřívat zásobník až při poklesu o 10 °K pod nastavenou teplotu.

Oba režimy přípravy TV, stejně tak jako jejich časové nastavení, popř. omezení dohřívání zásobníku, lze nastavit na připojeném regulátoru FR 110 nebo na regulátorech řady FW…. Kombinací vhodného režimu přípravy TV v zásobníku lze dosáhnout optimálního nastavení pro stále se měnící nároky na množství a teplotu TV (např. dočasná změna počtu osob v objektu). K omezení výskytu bakterie Legionely se doporučuje tzv. teplotní dezinfekce, jejíž program lze nastavit v automatickém cyklu na připojeném regulátoru.

Odtah spalin a odvod kondenzátu

Oba jsou řešeny obvyklým příslušenstvím, které se běžně používá u kondenzačních kotlů Junkers. Detailní řešení jsou vždy uvedena v příslušných instalačních návodech.

---

Další informace najdete zde.
