Komplexní řešení nabíjení vyrovnávacích zásobníků a přípravy čerstvé teplé vody ve velkých solárních instalacích

příprava teplé vody

obnovitelné zdroje energie

Trendem posledních let v oblasti solárního ohřevu a přípravy teplé vody jsou bezesporu maximální účinnost a úspora energie, jednoduchá a rychlá instalace zařízení, bezpečnost uživatele, špičková technická úroveň a v neposlední řadě komplexnost nabízených řešení.

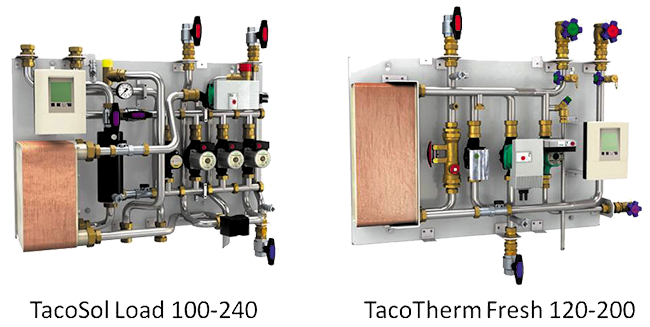

Taconova takové kombinované řešení nabízí, kdy v rámci jedné soustavy nabízí prostřednictvím výměníkových stanic současně řízené vrstvené nabíjení vyrovnávacích zásobníků a přípravu vždy pouze čerstvé teplé vody s ohledem na okamžitou potřebu uživatelů. V tomto příspěvku představíme podrobněji naše nové kompaktní nabíjecí stanice TacoSol Load 100-240 (do výkonu 240 kW, dále TSL) a stanice na přípravu teplé vody TacoTherm Fresh 120-200 (do odběru 200 l/min, dále TTF). Tato zařízení jsou určena pro velkokapacitní instalace v bytových domech, domovech, nemocnicích, správních budovách, hotelích, komerčních kuchyních, školách, tělocvičnách, akvaparcích, sportovních areálech, průmyslových objektech, kempech, tedy v objektech s vysokými požadavky na výkon solárního ohřevu a odběry teplé vody. Jedná se o projekty, pro které jednoduchá ucelená řešení na trhu zatím do značné míry chybí. Naše stanice byly vyvinuty a testovány špičkovými odborníky ve spolupráci s laboratořemi renomovaného Centra Integrované Techniky Staveb univerzity v Lucernu.

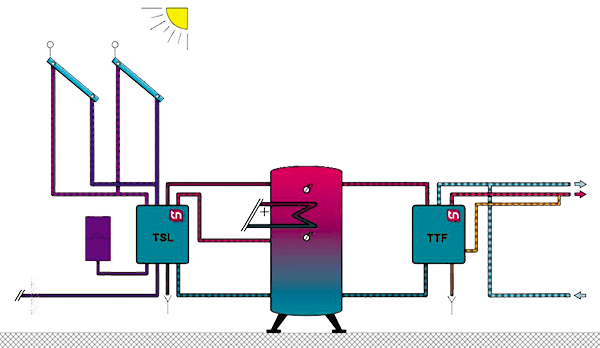

Stručné schéma kompletní soustavy ukazuje, jak lze do ní obě zařízení, tedy TSL a TTF, začlenit. Na straně solárního ohřevu čtyři oběhová čerpadla primárního okruhu nabíjecí stanice cirkulují glykolovou směs, zbavenou plynů účinným separátorem, z kolektorů, a tím dodávají teplo do nerez deskového výměníku. Čerpadla přitom spínají podle dodávaného výkonu – dvě čerpadla pracují do výkonu 100 kW, další čerpadlo sepne v rozmezí 100 až 170 kW a poslední v rozmezí 170 až 240 kW. Tyto výkonové hodnoty odpovídají ploše kolektorů zhruba do 165 m², resp. 280 m², resp. max. 400 m². Čerpadlo sekundárního okruhu cirkuluje ohřátou vodu, čímž dodává teplo do vyrovnávacího zásobníku. Integrovaný trojcestný přepínací ventil přitom zajišťuje ohřev zásobníku ve vrstvách, čímž se dosahuje maximálního využití dodané sluneční energie. Efektivní nabíjení je řízeno mozkem stanice – elektronickým diferenciálním regulátorem TSL240 s programovým vybavením umožňujícím mimo jiné monitorování dodaného tepla prostřednictvím vestavěného digitálního snímače průtoku a teploty, a tím i zajištění průkaznosti energetické bilance. Suchá hmotnost TSL je 122 kg.

Na straně přípravy teplé vody čerpadla, s plynulou regulací výkonu primárního okruhu stanice TTF, přivádějí předehřátou vodu z vyrovnávacího zásobníku opět do nerez deskového výměníku. Průtok, a tím i požadovaný tepelný příkon, se na přivaděči nastavuje osvědčeným regulačním ventilem TacoSetter Bypass s vizuálním průtokoměrem opatřeným stupnicí v l/min. V sekundárním okruhu, napájeném zpravidla z vodovodního řádu, je pro případ odběrového místa teplé vody, vzdáleného od stanice, volitelná cirkulace prostřednictvím vlastního programu, rezidentního v elektronickém diferen­ciálním regulátoru TTF200. Jeho programové vybavení umožňuje dále to, že teplá voda je k dispozici pouze tehdy, je-li zapotřebí, a je tudíž vždy čerstvá a hygienicky nezávadná, na rozdíl od standardních zásobníkových ohřívačů, v kterých, při delším uchovávání, může voda podléhat nežádoucím změnám. Omezovač teploty odebírané vody navíc zajišťuje ochranu spotřebitele před opařením, teplotní program umožňuje konstantní volitelnou teplotu vody s vysokou přesností regulace i při velmi nízkých odběrech pod 10 l/min. Prostřednictvím vestavěného snímače průtoku a teploty regulátor monitoruje a ukládá historii spotřebovaného množství tepla a vody. Suchá hmotnost stanice je 75 kg. V nabídce Taconova jsou podle požadavků uživatele tři základní varianty TTF pro odběry v rozmezí 1 až 120 l/min, 1 až 160 l/min a 1 až 200 l/min.

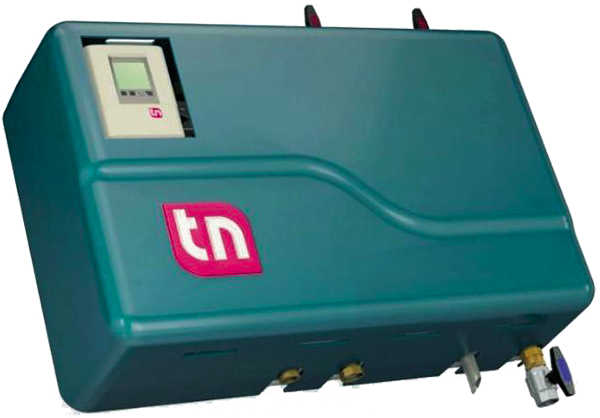

Jak TSL tak TTF jsou konstruovány pouze z těch nejkvalitnějších materiálů a komponent a s ohledem na maximální kompaktnost a estetiku provedení, jak je vidět na obrázku jedné ze stanic v izolačním pouzdře. Montáž na zeď je s montážním materiálem velmi jednoduchá a rychlá, s minimálním úsilím a technickým zázemím. Podobnost algoritmů softwarového vybavení a postupů programování a nastavení regulátorů obou stanic velmi usnadňuje obsluze jejich používání.

Naši konstruktéři věnovali nejvyšší úsilí sladění nejmodernějších trendů v oboru solárního ohřevu a přípravy čerstvé teplé vody s jednoduchostí ovládaní, instalace, komfortem a bezpečností uživatele a s požadavky na energetickou úspornost v jednom. Kromě základních verzí však stanice TSL a TTF nabízejí i širokou variabilitu provedení a možností. Naši odborníci jsou zájemcům schopni zpracovat i nestandardní, na míru šité řešení, zohledňující individuální požadavky a potřeby s ohledem na specifické využití. Neváhejte se proto na nás obrátit se svými požadavky. Rádi přitom vyhovíme i méně náročným zájemcům, pro něž máme v nabídce adekvátní alternativy pro menší objekty, jako jsou například rodinné a vícegenerační domy nebo školky, a to v podobě stanic TacoSol Load 25 pro výkony do 25 kW a TacoTherm Fresh 40 pro přípravu teplé vody do 40 l/min. Kvalitu, funkčnost, spolehlivost a dlouhou životnost výrobků Taconova, jakož i naše služby a přístup k zákazníkům, oceňuje mnoho spokojených uživatelů v celém světě. Další informace vám rádi poskytneme.

Váš obchodní kontakt: Taconova GmbH, prodejní kancelář Business Centrum, Kostelecká 879/59, CZ-19600 Praha 9, tel: +420 283 930 810, cesko-slovensko@taconova.com, www.taconova.cz
