K problematice samoregulačních schopností otopných ploch

otopné soustavy

Velkou výhodou podlahového vytápění je jeho schopnost relativně rychle snižovat nebo zvyšovat svůj výkon v závislosti na růstu nebo poklesu teploty vzduchu v dané místnosti. Autor tuto závislost analyzuje a uvádí konkrétní příklady.

Recenzent: Zdeněk Číhal

Propagátoři velkoplošných podlahových otopných soustav jako jednu z jejich velkých předností uvádí tzv. samoregulovatelnost výkonu podle teploty vzduchu v místnosti. Na čem tato vlastnost závisí a jak významná je?

Problematika vztahu výkonu otopných ploch a teploty vzduchu v místnosti byla podrobně popsána již v řadě publikací a závěry se opírají o praktické poznatky ověřené experimenty provedenými jak renomovanými výrobci, tak i univerzitními pracovišti. Příklad doporučené literatury je uveden na konci odpovědi.

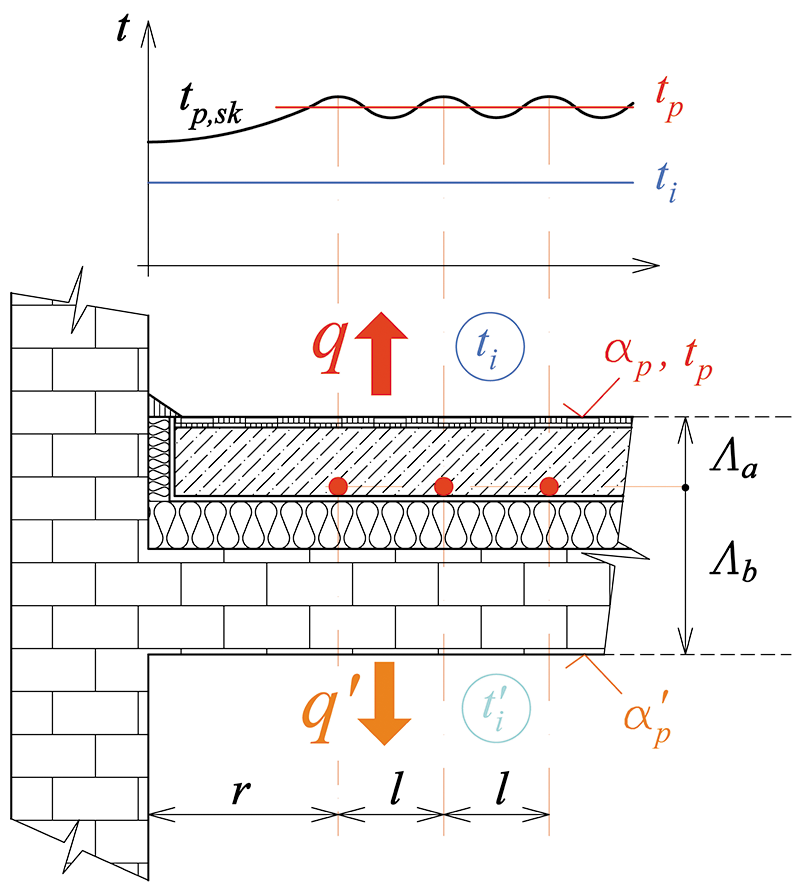

Schematický nákres podlahové otopné plochy

Samoregulační schopnost podlahové otopné soustavy lze vysledovat ze závislosti měrného tepelného výkonu q při fyziologicky přípustné střední povrchové teplotě podlahové plochy t_p a teplotě vzduchu t_i. Základní vztah je závislost teploty povrchu podlahy v závislosti na teplotě vzduchu, rozteči trubek a charakteristickém čísle podlahy. Výpočtový vztah lze vyjádřit jako [1]:

kde je

• t_p povrchová teplota podlahové plochy [°C],
• t_m střední teplota otopné vody [°C],
• t_i výpočtová vnitřní teplota [°C],
• m charakteristické číslo podlahy [m^-1],
• L_a tepelná propustnost vrstev nad trubkami [W·m²·K^–1],
• a_p celkový součinitel přestupu tepla na povrchu otopné plochy [W·m^–2·K^–1],
• L rozteč trubek [m].

Pro závislost měrného tepelného výkonu podlahové otopné plochy v závislosti na změně teploty vzduchu, lze pak odvodit vztah

kde je

• q měrný tepelný tok [W·m^–2].

Vyjdeme-li pro určení samoregulační schopnosti podlahové otopné plochy z upraveného vztahu používaného v certifikovaných laboratořích [2, 3]

lze uvažovat např. povrchovou teplotu podlahy t_p = 26 °C a pro teplotu vzduchu:

a) t_i = 20 °C pak je q = 64 W·m^–2, (100 %)

b) t_i = 21 °C pak je q = 52 W·m^–2, (81 %)

c) t_i = 22 °C pak je q = 41 W·m^–2, (64 %)

Z uvedeného příkladu je tak názorně vidět, že díky tzv. samoregulační schopnosti podlahové otopné plochy dojde ke snížení měrného tepelného výkonu, tj. tepla odebraného zdroji tepla, v případě zvýšení teploty vzduchu ve vytápěném prostoru. Pokud by se teplota povrchu podlahy t_pvyrovnala teplotě vzduchu v místnosti t_i, pak nebude zdroji tepla odebírán žádný tepelný výkon. To znamená, že po dobu, než se projeví odezva na regulační zásah (což jsou u mokrého způsobu pokládky řádově hodiny), je požadovaná hodnota regulované veličiny (teploty vzduchu) stále překračována [3].

V případě samoregulační schopnosti podlahového vytápění není zároveň ideální, když je tepelný výkon podlahové otopné soustavy řízen pouze ekvitermně (tj. kvalitativní regulace – změna teploty otopné vody v závislosti na venkovní teplotě). Vhodnější je do regulace zapojit i systémy, které mohou zohlednit skutečnou tepelně akumulační vlastnost konkrétní otopné soustavy a rovněž postihnout i vazbu na vnitřní teplotu vzduchu pro jednotlivé otopné plochy.

Princip tzv. samoregulační schopnosti se obecně netýká jen velkoplošných podlahových soustav. Tepelný výkon každé otopné plochy, tedy i otopných těles, stropního nebo stěnového vytápění klesá, pokud stoupá teplota vzduchu v místnosti. Míra poklesu výkonu je dána nejen rozdílem teplot, ale i specifickými vlastnostmi každého druhu tělesa, které teplo do místnosti předává.
