Pokračování nejúspěšnější řady tepelných čerpadel vzduch-voda na trhu od výrobce Mitsubishi Electric

16.12.2017 Autor: Ing. Jiří Hvižďala Firma: M-tech, s.r.o Časopis: 7/2017

Mitsubishi Electric, jako jeden z největších výrobců na trhu s tepelnými čerpadly, přichází opět pro sezonu 2017/2018 se dvěma kompletně inovovanými řadami tepelných čerpadel typu vzduch-voda s názvem Power Inverter a Zubadan Inverter – New Generation.

Tepelná čerpadla z řady Power Inverter jsou ideálním řešením pro použití v pasivních, nízkoenergetických a menších rodinných domech. Vyšší řada tepelných čerpadel s názvem Zubadan Inverter – New Generation je určena nejen pro novostavby, ale i pro rekonstrukce starších zástaveb a větších objektů.

Podle ErP (Energy related Product) všechna tepelná čerpadla z řady Power Inverter a Zubadan Inverter – New Generation dosahují nejvyšší možné energetické třídy A++/A++ (pro nízkoteplotní – podlahové vytápění/středně teplotní otopnou soustavou – radiátory). Dále se vyznačují nejnižší možnou hladinou akustického výkonu na trhu s hodnotou pouze 58 dB(A) dle EN 12 102.

S použitím speciálního zásobníku chladiva Power ­Receiver, výměníku HIC s novou konstrukcí a tří individuálně elektronicky řízených expanzních ventilů, pracují jednotky za každého provozního stavu vždy za optimálních podmínek. Optimalizace nového výparníku s tzv. Blue-fine povrchem má za následek vyšší energetickou účinnost v zimním období, kdy se venkovní teploty pohybují nejčastěji v rozmezí mezi 7 °C až –2 °C. Prostřednictvím konstrukčně vylepšeného Hermetic DC inverter scroll kompresoru s přímým vstřikováním chladiva pod hlavu kompresoru (Mitsubishi Electric Corporation), elektronicky řízeného odtávání je zabezpečen stálý potřebný výkon a mnohem vyšší účinnost zvláště při velmi nízkých venkovních teplotách vzduchu. Jsou tak nejen schopny stále zachovávat svůj topný výkon i při velmi nízkých venkovních teplotách až do –15 °C, ale dosahují i mnohem vyšší energetické účinnosti.

Díky možnosti dlouhého vedení chladiva a velmi nízké hladiny hluku je umožněno snadné umístění téměř kdekoli v okolí vytápěného objektu (max. vzdálenost mezi venkovní/vnitřní jednotkou tepelného čerpadla je až 75 m. Pomocí splitového provedení tepelného čerpadla s novým typem chladiva R410A, není potřeba žádné opatření proti zamrznutí.

Rozsah použití je velmi široký a je garantován od teploty venkovního vzduchu –28 °C do +35 °C s maximální výstupní teplotou otopné vody až 60 °C.

Díky elektronicky řízenému procesu odtávání jsou jednotky schopné poskytovat stálý potřebný výkon. Samotný proces odtávání je řízen v závislosti na okolních podmínkách a netrvá běžně déle než 3 minuty.

Inovovaná technologie má značný vliv i na rychlejší náběh teploty otopné vody. Jednotky jsou schopné ihned po startu ve velmi krátkém čase dodávat potřebný výkon. V porovnání s běžnými invertorovými jednotkami došlo ke zkrácení vlastní doby ohřevu vody až o polovinu.

Pomocí speciální konstrukce a upravení lopatek ventilátorů se navíc snížila hladina hluku a jedná se tak o nejtišší jednotku na trhu s maximální hladinou akustického výkonu 58 dB (A). Ve vzdálenosti 1 m od tepelného čerpadla dosahuje hladina akustického tlaku pouze 43 dB(A).

Zachováním jednotných příznivých rozměrů, které činí pouze (V x Š x H) 1020 x 1050 x 480 mm a svojí hmotností pouze do 128 kg, patří jednotky Power Inverter a Zubadan Inverter k nejkompaktnějším na trhu.

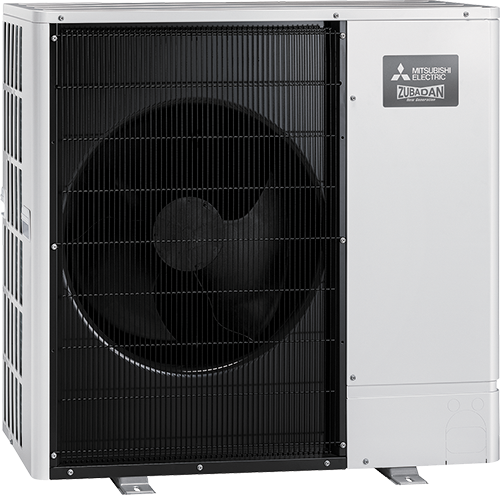

Image 0Obr. 1 • Venkovní jednotka tepelného čerpadla vzduch-voda s názvem Power Inverter a Zubadan Inverter – New Generation

Součástí všech nabízených vnitřních jednotek tzv. hydraulických modulů jsou již všechny nutné součásti pro rychlou a snadnou instalaci. Díky kompaktním rozměrům mohou být velmi snadno umístěny kdekoli uvnitř vytápěného objektu (v garáži, na chodbě, v koupelně apod.). Nabídka těchto vnitřních hydraulických modulů je velmi široká a nabízí kromě provedení s integrovaným 200litrovým nerezovým zásobníkem teplé vody, také rozměrově velmi úsporné provedení bez zásobníku teplé vody, které je určené pouze k montáži na stěnu.

Veškeré tyto nové vnitřní jednotky jsou vybaveny kvalitními oběhovými čerpadly Grundfos UPM2, která jsou frekvenčně řízena pomocí PWM signálu s vysokou provozní účinností a tudíž velmi nízkou spotřebou elektrické energie. Uvnitř každého hydraulického modulu je navíc záložní elektrická topná patrona o výkonu 3, 6 a 9 kW (ovládaná ve 3. stupních) pro možnost bivalentního provozu, nebo s možností nastavení pouze jako zálohy v případě výpadku nebo poruchy tepelného čerpadla. O přednostní přípravu teplé vody se stará již integrovaný třícestný přepínací ventil od výrobce ESBE a zásobník teplé vody z vysoce kvalitní nerezové oceli Duplex 2304 (EN 10088) o celkovém objemu 200 l.

U vnitřních jednotek bez integrovaného zásobníku teplé vody, lze pomocí externě dodaného třícestného přepínacího ventilu připojit libovolný externí zásobník teplé vody, který může být navíc kombinovaný např. se slunečními kolektory. Řídicí jednotka uvnitř každého hydraulického modulu standardně nabízí nezávislé řízení až dvou topných okruhů, jeden nesměšovaný (pro otopná tělesa) a druhý směšovaný (pro podlahové vytápění), přípravu teplé vody, případně chlazení. Díky této plnohodnotné regulaci tepelného čerpadla není zapotřebí instalace již žádné další externí řídicí elektroniky.

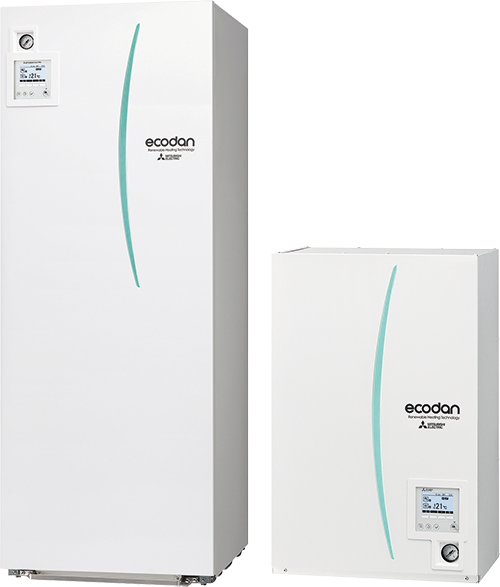

Image 1Obr. 2 • Vnitřní jednotky tepelných čerpadel

Standardní součástí všech vnitřních hydraulických modulů je již uživatelsky příjemné dálkové ovládání, kompletně v českém jazyce, které slouží pro nastavení požadované prostorové teploty pro vytápění, přípravu teplé vody, popřípadě chlazení. Zajímavou výhodou je možnost vyjmutí ovládání z předního krycího panelu a jeho využití i jako referenčního prostorového termostatu. Kromě standardního tzv. ekvitermního vytápění, lze tak využít nový tzv. auto-adaptabilní sy­stém řízení vytápění s možností automatické adaptace dle nastavené prostorové teploty. Hlavní předností nového designového dálkového ovládání je velmi kvalitní zpracování, intuitivní ovládání a snadno čitelný, modře podsvícený grafický displej v českém jazyce. Navíc umožňuje snadnou kontrolou měření a přehledné vyhodnocování veškeré elektrické spotřeby jak na vytápění, tak na přípravu teplé vody, popřípadě chlazení vč. režimu vlastní diagnostiky a podrobných poruchových hlášení. Novinkou je navíc podpora pro připojení chytré sítě (Smart Grid), nebo začlenění pod inteligentní systém pomocí externího ModBus adaptéru (RS-485).

Pro ještě snadnější přístup k ovládání a kontrole je k dispozici Wi-Fi modul a aplikace s názvem MELCloud, kterou lze nalézt volně ke stažení na stránkách www.melcloud.com. Aplikace s názvem MELCloud je nová generace ovládání, založená na systémech tzv. Cloud computing, která je kompletně v českém jazyce a poskytuje uživatelům snadné ovládání a kontrolu všech systémů od Mitsubishi Electric nezávisle na tom, kde se uživatel zrovna nachází – ať již ve městě na ulici, v práci, na dovolené nebo doma na pohovce. Aplikace nabízí kromě podrobného monitoringu, maximální flexibilitu a jednoduchost ovládání. Pokud je systém přihlášen k MELCloud, je možné snadno získávat vzdáleně informace o aktuální prostorové teplotě v domě, přehled o provozních režimech, nebo máte vždy u sebe kompletní přehled o spotřebované elektrické energii či podrobný protokol o poruchových a chybových hlášení s možností nastavení automatického odesílání e-mailových zpráv. Tuto vzdálenou správu lze zdarma využít prostřednictvím aplikace pro běžná zařízení, jako je např. telefon, tablet, počítač (iOS, Android, Windows), nebo pomocí jakéhokoliv standardního internetového prohlížeče.

Veškeré zařízení od výrobce Mitsubishi Electric má již nyní novou certifikaci s názvem KEYMARK a je zapsáno v seznamu výrobků a technologií SFŽP. Lze tak na veškeré zařízení žádat o dotaci z programů Nová zelená úsporám, nebo Kotlíkové dotace.

Image 2

Více informací najdete na oficiálních stránkách k tomuto sortimentu na www.zubadan.cz
